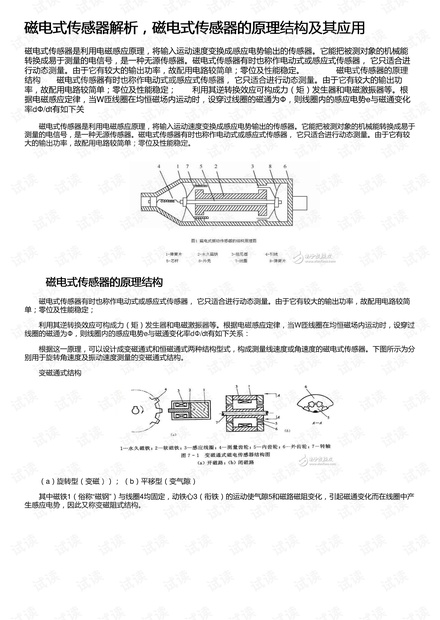

磁电式传感器解析，磁电式传感器的原理结构及其应用磁电式传感器解析，磁电式传感器的原理结构及其应用
磁电式传感器是利用电磁感应原理，将输入运动速度变换成感应电势输出的传感器。它能把被测对象的机械能
转换成易于测量的电信号，是一种无源传感器。磁电式传感器有时也称作电动式或感应式传感器， 它只适合进
行动态测量。由于它有较大的输出功率，故配用电路较简单；零位及性能稳定。 磁电式传感器的原理
结构 磁电式传感器有时也称作电动式或感应式传感器， 它只适合进行动态测量。由于它有较大的输出功
率，故配用电路较简单；零位及性能稳定； 利用其逆转换效应可构成力（矩）发生器和电磁激振器等。根
据电磁感应定律，当W匝线圈在均恒磁场内运动时，设穿过线圈的磁通为Φ，则线圈内的感应电势e与磁通变化
率dΦ/dt有如下关
磁电式传感器是利用电磁感应原理，将输入运动速度变换成感应电势输出的传感器。它能把被测对象的机械能转换成易于
测量的电信号，是一种无源传感器。磁电式传感器有时也称作电动式或感应式传感器， 它只适合进行动态测量。由于它有较
大的输出功率，故配用电路较简单；零位及性能稳定。
磁电式传感器的原理结构 磁电式传感器的原理结构
磁电式传感器有时也称作电动式或感应式传感器， 它只适合进行动态测量。由于它有较大的输出功率，故配用电路较简
单；零位及性能稳定；
利用其逆转换效应可构成力（矩）发生器和电磁激振器等。根据电磁感应定律，当W匝线圈在均恒磁场内运动时，设穿过
线圈的磁通为Φ，则线圈内的感应电势e与磁通变化率dΦ/dt有如下关系：

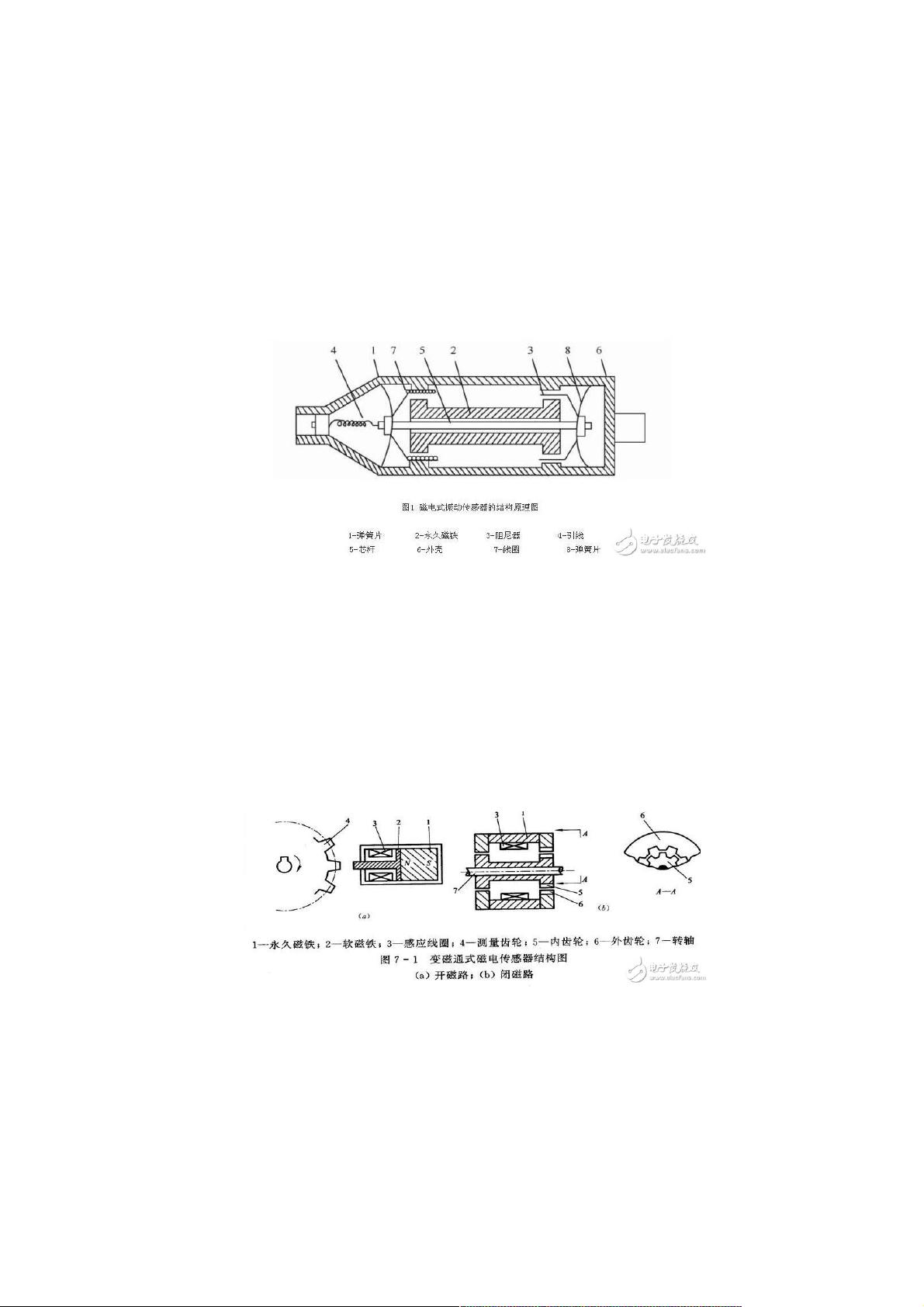

根据这一原理，可以设计成变磁通式和恒磁通式两种结构型式，构成测量线速度或角速度的磁电式传感器。下图所示为分
别用于旋转角速度及振动速度测量的变磁通式结构。
变磁通式结构
（a）旋转型（变磁））； （b）平移型（变气隙）
其中磁铁1（俗称“磁钢”）与线圈4均固定，动铁心3（衔铁）的运动使气隙5和磁路磁阻变化，引起磁通变化而在线圈中产
生感应电势，因此又称变磁阻式结构。
