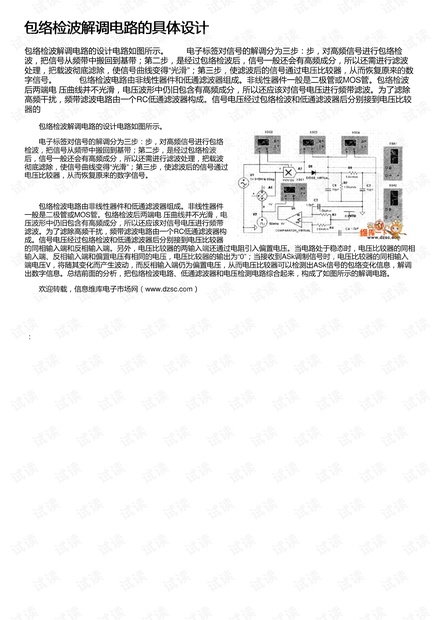

包络检波解调电路的具体设计包络检波解调电路的具体设计
包络检波解调电路的设计电路如图所示。 电子标签对信号的解调分为三步：步，对高频信号进行包络检
波，把信号从频带中搬回到基带；第二步，是经过包络检波后，信号一般还会有高频成分，所以还需进行滤波
处理，把载波彻底滤除，使信号曲线变得“光滑”；第三步，使滤波后的信号通过电压比较器，从而恢复原来的数
字信号。 包络检波电路由非线性器件和低通滤波器组成。非线性器件一般是二极管或MOS管。包络检波
后两端电 压曲线并不光滑，电压波形中仍旧包含有高频成分，所以还应该对信号电压进行频带滤波。为了滤除
高频干扰，频带滤波电路由一个RC低通滤波器构成。信号电压经过包络检波和低通滤波器后分别接到电压比较
器的
包络检波解调电路的设计电路如图所示。
电子标签对信号的解调分为三步：步，对高频信号进行包络
检波，把信号从频带中搬回到基带；第二步，是经过包络检波
后，信号一般还会有高频成分，所以还需进行滤波处理，把载波
彻底滤除，使信号曲线变得“光滑”；第三步，使滤波后的信号通过
电压比较器，从而恢复原来的数字信号。
包络检波电路由非线性器件和低通滤波器组成。非线性器件
一般是二极管或MOS管。包络检波后两端电 压曲线并不光滑，电
压波形中仍旧包含有高频成分，所以还应该对信号电压进行频带
滤波。为了滤除高频干扰，频带滤波电路由一个RC低通滤波器构
成。信号电压经过包络检波和低通滤波器后分别接到电压比较器
的同相输入端和反相输入端。另外，电压比较器的两输入端还通过电阻引入偏置电压。当电路处于稳态时，电压比较器的同相
输入端、反相输入端和偏置电压有相同的电压，电压比较器的输出为“0”；当接收到ASk调制信号时，电压比较器的同相输入
端电压V，将随其变化而产生波动，而反相输入端仍为偏置电压，从而电压比较器可以检测出ASk信号的包络变化信息，解调
出数字信息。总结前面的分析，把包络检波电路、低通滤波器和电压检测电路综合起来，构成了如图所示的解调电路。
