如何分辨NPN和PNP
接近开关的接线都是棕正蓝负黑信号，这个是没有疑问的，他们的区别在于这很黑色线，黑色线输出24V为PNP接近开关，反之为
NPN，这也就是判断接近开关是NPN还是 PNP基础的怎么和PLC接线
和PLC的接线要先看下PLC采集数字量的规则，那就是要保证有电流流出或者流入PLC（这就涉及到源型和漏型，这里不做过多展
开，防止混淆）PNP接近开关的接法是电流 流入输入点，NPN接法是流出输入点，也就是1M（西门子1200为例）的接法上的区别
了。
PNP接近开关要求1M接24v，NPN要求1M接0V
PNP和NPN型传感器如何与PLC接线
传感器分为两线制和三线制两种，其中三线制区分出NPN和PNP两种，这两种的在控制系统中运行方式是相反的，所以在接线的
时候一定要注意。

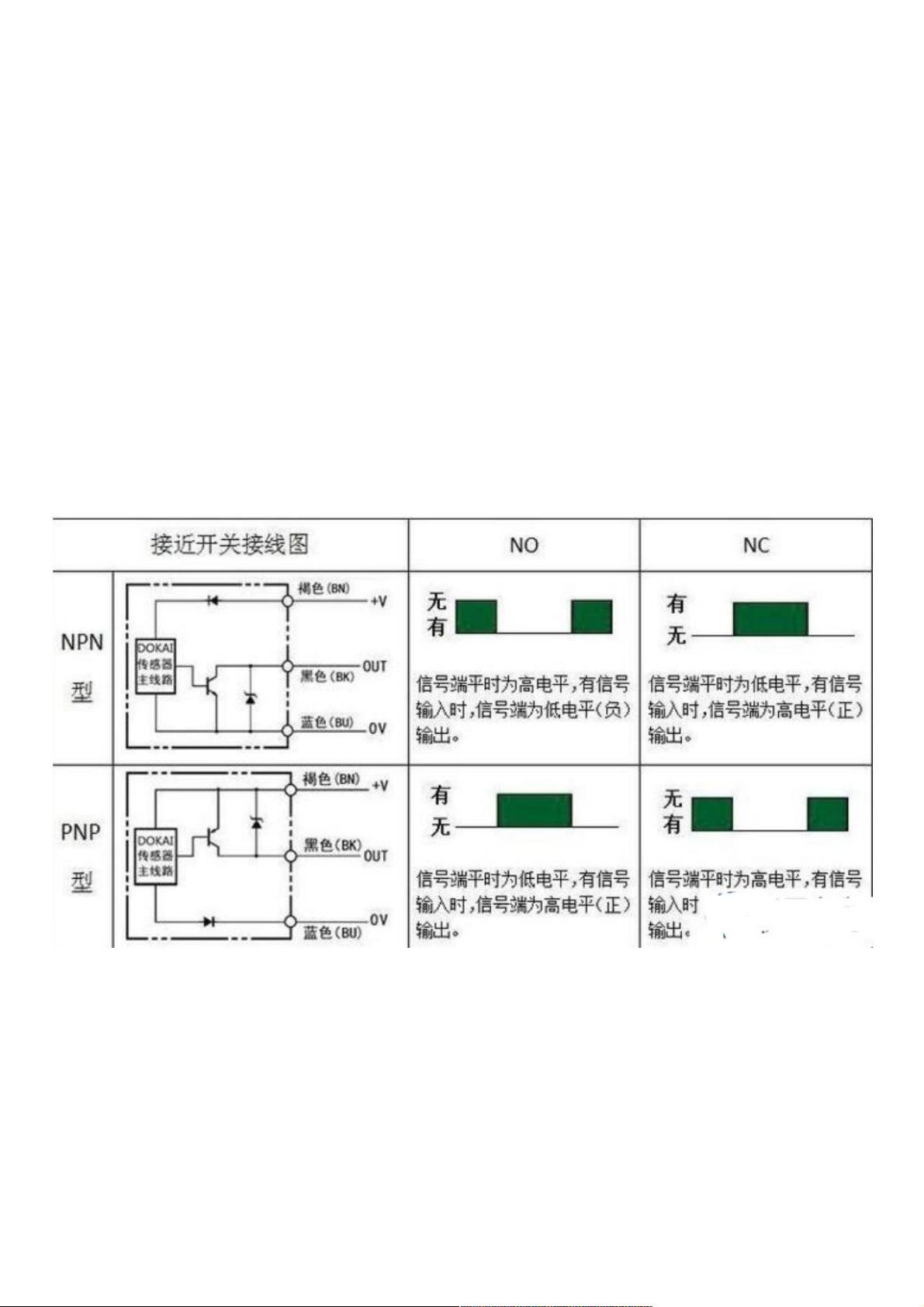

如何区分NPN和PNP
除了在购买的时候会提供明确标识以外，还有几个方法可以用来区分传感器类型，传感器开关无论是NPN还是PNP的接线方法都
是棕正蓝负黑信号，电源等级一般都为24VDC，所以区别在于输出的黑色线OUT。
把传感器棕Vcc、蓝GND，接入开关电源中的24V+、0V，开启电源用万用表电压档测量黑色线输出电压，如果在无工作状态下输
出24V+，工作状态下输出为0，那就是NPN型低电平，如果在无工作状态下输出0V，工作状态下输出为24V+，那就是PNP型高电
平，其中传感器还有常开常闭型，就不展开讲了。
如何与PLC接线
漏型和源型
PLC的输入和输出都会区分出源型和漏型，双向二极管的作用就是用来实现这个功能的，如果把S/S接入24V时，那么信号就需要
从X输入点流出，然后再流入S/S，这种方式称为漏型，相反S/S接入0V，称为源型。
传感器与PLC接线方式都是棕色点连接24V+，蓝色线连接0V，黑色线为输出信号线，连接PLC的输入端子，形成回路，达到控制
的目的。
