光模块概述 光模块概述
光模块（opTIcalmodule）由光电子器件、功能电路和光接口等组成，光电子器件包括发射和接收两部分。发射部分是：
输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器（LD）或发光二极管（LED）发射出相应速率的调制光信
号，其内部带有光功率自动控制电路，使输出的光信号功率保持稳定。接收部分是：一定码率的光信号输入模块后由光探测二
极管转换为电信号。经前置放大器后输出相应码率的电信号。
简单的说，光模块的作用就是光电转换，发送端把电信号转换成光信号，通过光纤传送后，接收端再把光信号转换成电信
号。
单模光模块含义与应用 单模光模块含义与应用
光模块中的单模，实际上只指光纤种类。单模光模块是与单模光纤一起使用的光模块，采用LD或光谱线较窄的LED作为
光源，可以传输极高带宽的数据信号，因此传输距离很远。在单模光模块上的标识是“SM”，光纤为黄色，主要以1310nm和
1550nm窗口附近的波长为主。
单模光模块中单模的带宽潜力使其成为高速和长距离数据传输的选择，多用于LR、ER/ZR等远距离的传输，传输速率相
对较高的线路中，如长途干线传输，城域网建设等。应用领域广泛，包括电信、有线电视、铁路、军事、金融证券、海关、民
航、海运、电力、水利及油田等各种宽带数据网及要求高可靠性数据传输或组建IP数据传输专网的领域，是宽带校园网、宽带
有线电视网及智能化宽带小区光纤到楼、光纤到户的理想应用设备。
多模光模块概述 多模光模块概述

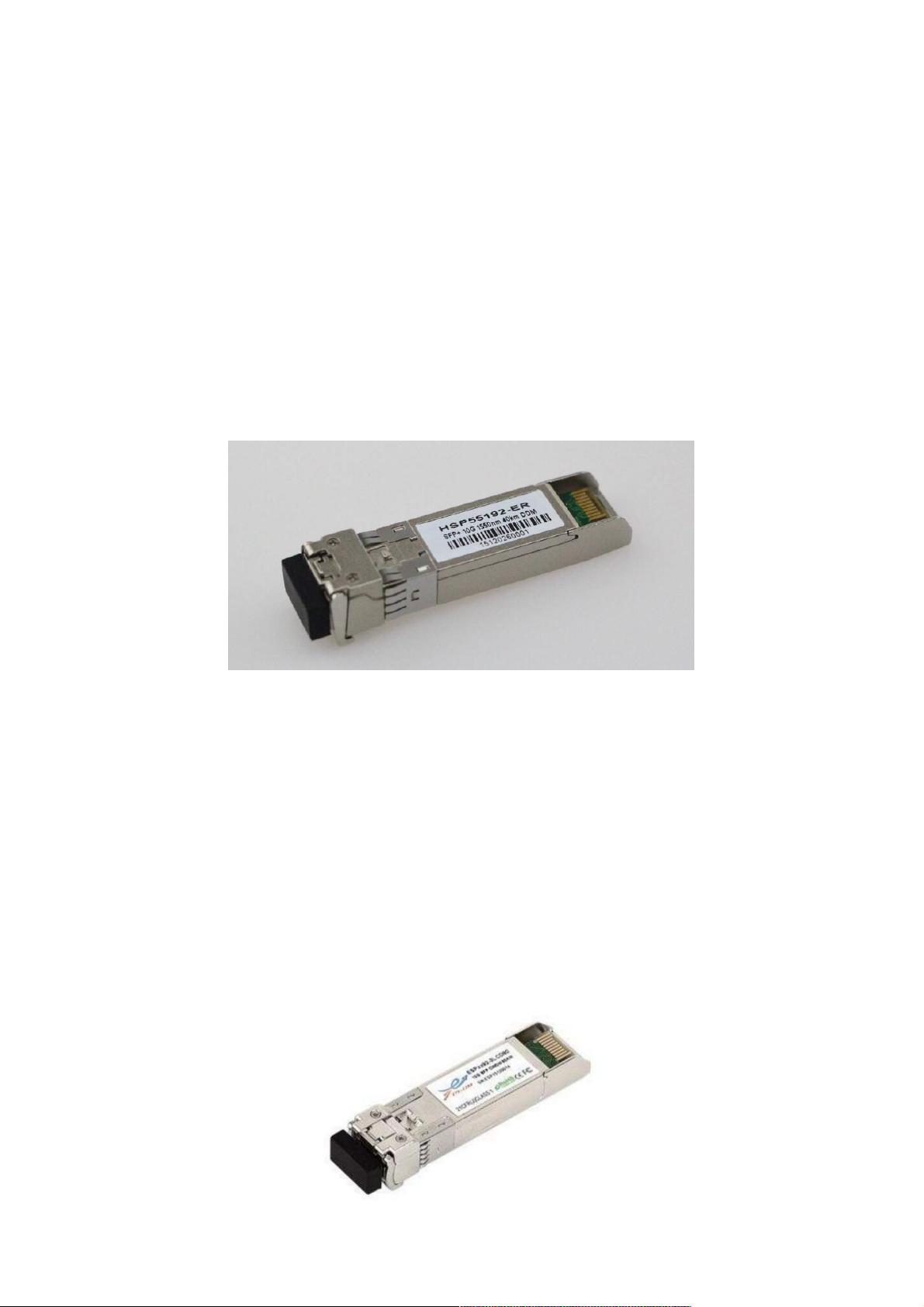

采用的光器件与多模光纤配合能够获得传输特性的这种光模块被称为多模光模块，它可以传输多种模式的光，外观如下图
所示。多模光模块由于模间色散较大而限制了传输数字信号的频率，所以一般用于短距离传输。
