DMX512数字灯光系统协议介绍数字灯光系统协议介绍

引言　　基于DMX512控制协议进行调光控制的灯光系统叫做数字灯光系统。目前，包括电脑灯在内的各种舞台效果灯、调光控制器、

控制台、换色器、电动吊杆等各种舞台灯光设备，以其对DMX512协议的全面支持，已全面实现调光控制的数字化，并在此基础上，逐

渐趋于电脑化、网络化。因此，对于影视灯光设计与操作人员，理解DMX512控制协议的程序结构、控制原理及其应用要点是十分必要

的。　　1 DMX512灯光控制协议　　DMX是Digital MultipleX的缩写，意为多路数字传输。DMX512控制协议是美国舞台灯光协会

（usITT）于1990年发布的灯光控制器与灯具设备进行数据传输的工业标准

　　引言引言

　　基于DMX512控制协议进行调光控制的灯光系统叫做数字灯光系统。目前，包括电脑灯在内的各种舞台效果灯、调光控制器、控制台、换色器、电动

吊杆等各种舞台灯光设备，以其对DMX512协议的全面支持，已全面实现调光控制的数字化，并在此基础上，逐渐趋于电脑化、网络化。因此，对于影视

灯光设计与操作人员，理解DMX512控制协议的程序结构、控制原理及其应用要点是十分必要的。

　　1 DMX512灯光控制协议灯光控制协议

　　DMX是Digital MultipleX的缩写，意为多路数字传输。DMX512控制协议是美国舞台灯光协会（usITT）于1990年发布的灯光控制器与灯具设备进行

数据传输的工业标准，全称是USITT DMX512（1990），包括电气特性、数据协议、数据格式等方面的内容。

　　每一个DMX控制字节叫做一个指令帧，称作一个控制通道，可以控制灯光设备的一个或几个功能。一个DMX指令帧由1个开始位、8个数据位和2个

结束位共ll位构成，采用单向异步串行传输，如图1所示。

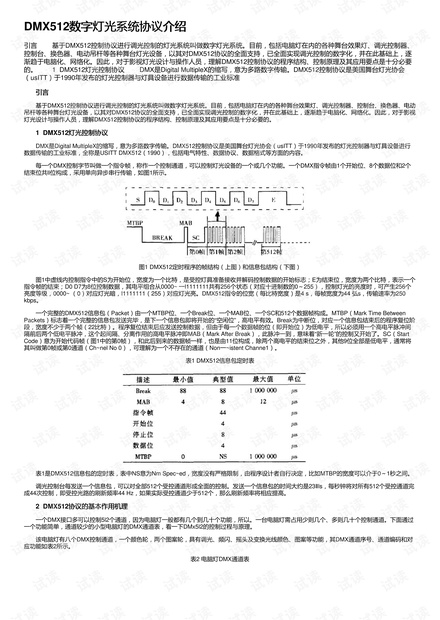

图1 DMX512定时程序的帧结构（上图）和信息包结构（下图）

　　图1中虚线内控制指令中的S为开始位，宽度为一个比特，是受控灯具准备接收并解码控制数据的开始标志；E为结束位，宽度为两个比特，表示一个

指令帧的结束；D0 D7为8位控制数据，其电平组合从0000~ 一l1111111共有256个状态（对应十进制数的0～255），控制灯光的亮度时，可产生256个

亮度等级，0000~ （0）对应灯光暗，l1111111（255）对应灯光亮。DMX512指令的位宽（每比特宽度）是4 s，每帧宽度为44 弘s，传输速率为250

kbps。

　　一个完整的DMX512信息包（Packet）由一个MTBP位、一个Break位、一个MAB位、一个SC和512个数据帧构成。MTBP（Mark Time Between

Packets）标志着一个完整的信息包发送完毕，是下一个信息包即将开始的“空闲位”，高电平有效。Break为中断位，对应一个信息包结束后的程序复位阶

段，宽度不少于两个帧（22比特）。程序复位结束后应发送控制数据，但由于每一个数据帧的位（即开始位）为低电平，所以必须用一个高电平脉冲间

隔前后两个低电平脉冲，这个起间隔、分离作用的高电平脉冲即MAB（Mark After Break），此脉冲一到，意味着“新一轮”的控制又开始了。SC（Start

Code）意为开始代码帧（图1中的第0帧），和此后到来的数据帧一样，也是由11位构成，除两个高电平的结束位之外，其他9位全部是低电平，通常将

其叫做第0帧或第0通道（Ch~nel No 0），可理解为一个不存在的通道（Non一~istent Channe1）。

表1 DMX512信息包定时表

　　表1是DMX512信息包的定时表，表中NS意为Nm Spec~ed，宽度没有严格限制，由程序设计者自行决定，比如MTBP的宽度可以介于0～1秒之间。

　　调光控制台每发送一个信息包，可以对全部512个受控通道形成全面的控制。发送一个信息包的时间大约是23Ⅱls，每秒钟将对所有512个受控通道完

成44次控制，即受控光路的刷新频率44 Hz，如果实际受控通道少于512个，那么刷新频率将相应提高。

　　2 DMX512协议的基本作用机理协议的基本作用机理

　　一个DMX接口多可以控制5l2个通道，因为电脑灯一般都有几个到几十个功能，所以。一台电脑灯需占用少则几个、多则几十个控制通道。下面通过

一个功能简单，通道较少的小型电脑灯的DMX通道表，看一下DMx5l2的控制过程与原理。

　　该电脑灯有八个DMX控制通道，一个颜色轮，两个图案轮，具有调光、频闪、摇头及变换光线颜色、图案等功能，其DMX通道序号、通道编码和对

应功能如表2所示。

表2 电脑灯DMX通道表

本内容试读结束，登录后可阅读更多

下载后可阅读完整内容，剩余2页未读，立即下载
