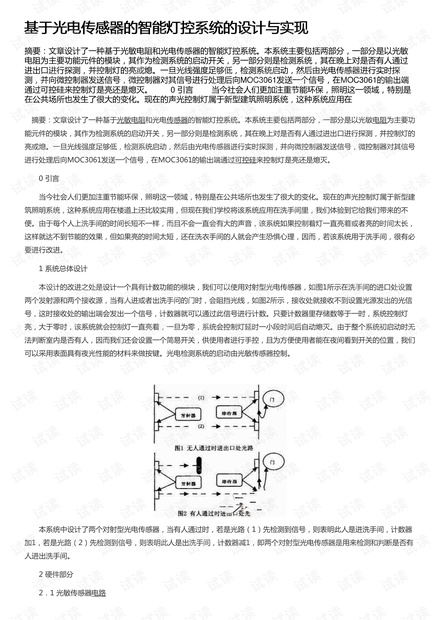

基于光电传感器的智能灯控系统的设计与实现基于光电传感器的智能灯控系统的设计与实现
摘要：文章设计了一种基于光敏电阻和光电传感器的智能灯控系统。本系统主要包括两部分，一部分是以光敏
电阻为主要功能元件的模块，其作为检测系统的启动开关，另一部分则是检测系统，其在晚上对是否有人通过
进出口进行探测，并控制灯的亮或熄。一旦光线强度足够低，检测系统启动，然后由光电传感器进行实时探
测，并向微控制器发送信号，微控制器对其信号进行处理后向MOC3061发送一个信号，在MOC3061的输出端
通过可控硅来控制灯是亮还是熄灭。 0 引言 当今社会人们更加注重节能环保，照明这一领域，特别是
在公共场所也发生了很大的变化。现在的声光控制灯属于新型建筑照明系统，这种系统应用在
摘要：文章设计了一种基于光敏电阻和光电传感器的智能灯控系统。本系统主要包括两部分，一部分是以光敏电阻为主要功
能元件的模块，其作为检测系统的启动开关，另一部分则是检测系统，其在晚上对是否有人通过进出口进行探测，并控制灯的
亮或熄。一旦光线强度足够低，检测系统启动，然后由光电传感器进行实时探测，并向微控制器发送信号，微控制器对其信号
进行处理后向MOC3061发送一个信号，在MOC3061的输出端通过可控硅来控制灯是亮还是熄灭。
0 引言
当今社会人们更加注重节能环保，照明这一领域，特别是在公共场所也发生了很大的变化。现在的声光控制灯属于新型建
筑照明系统，这种系统应用在楼道上还比较实用，但现在我们学校将该系统应用在洗手间里，我们体验到它给我们带来的不
便。由于每个人上洗手间的时间长短不一样，而且不会一直会有大的声音，该系统如果控制着灯一直亮着或者亮的时间太长，
这样就达不到节能的效果，但如果亮的时间太短，还在洗衣手间的人就会产生恐惧心理，因而，若该系统用于洗手间，很有必
要进行改进。
1 系统总体设计

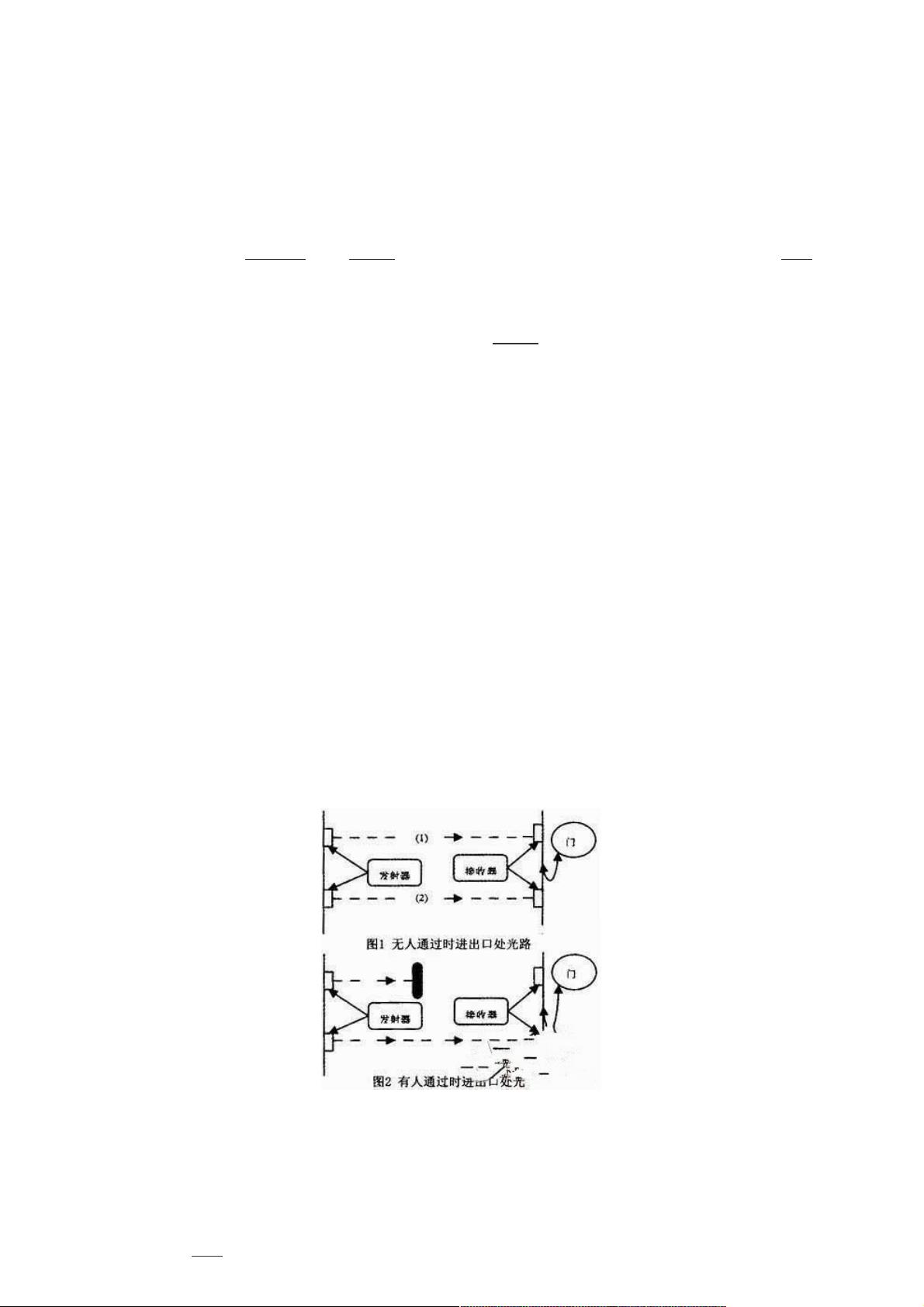

本设计的改进之处是设计一个具有计数功能的模块，我们可以使用对射型光电传感器，如图1所示在洗手间的进口处设置
两个发射源和两个接收源，当有人进或者出洗手问的门时，会阻挡光线，如图2所示，接收处就接收不到设置光源发出的光信
号，这时接收处的输出端会发出一个信号，计数器就可以通过此信号进行计数。只要计数器里存储数等于一时，系统控制灯
亮，大于零时，该系统就会控制灯一直亮着，一旦为零，系统会控制灯延时一小段时间后自动熄灭。由于整个系统初启动时无
法判断室内是否有人，因而我们还会设置一个简易开关，供使用者进行手控，且为方便使用者能在夜间看到开关的位置，我们
可以采用表面具有夜光性能的材料来做按键。光电检测系统的启动由光敏传感器控制。
本系统中设计了两个对射型光电传感器，当有人通过时，若是光路（1）先检测到信号，则表明此人是进洗手间，计数器
加1，若是光路（2）先检测到信号，则表明此人是出洗手间，计数器减1，即两个对射型光电传感器是用来检测和判断是否有
人进出洗手间。
2 硬件部分
2．1 光敏传感器电路
