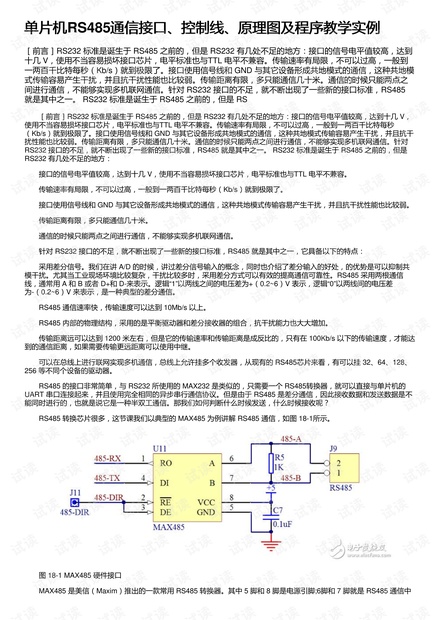

单片机单片机RS485通信接口、控制线、原理图及程序教学实例通信接口、控制线、原理图及程序教学实例
［前言］RS232 标准是诞生于 RS485 之前的，但是 RS232 有几处不足的地方：接口的信号电平值较高，达到
十几 V，使用不当容易损坏接口芯片，电平标准也与TTL 电平不兼容。传输速率有局限，不可以过高，一般到
一两百千比特每秒（Kb/s）就到极限了。接口使用信号线和 GND 与其它设备形成共地模式的通信，这种共地模
式传输容易产生干扰，并且抗干扰性能也比较弱。传输距离有限，多只能通信几十米。通信的时候只能两点之
间进行通信，不能够实现多机联网通信。针对 RS232 接口的不足，就不断出现了一些新的接口标准，RS485
就是其中之一。 RS232 标准是诞生于 RS485 之前的，但是 RS
［前言］RS232 标准是诞生于 RS485 之前的，但是 RS232 有几处不足的地方：接口的信号电平值较高，达到十几 V，
使用不当容易损坏接口芯片，电平标准也与TTL 电平不兼容。传输速率有局限，不可以过高，一般到一两百千比特每秒
（Kb/s）就到极限了。接口使用信号线和 GND 与其它设备形成共地模式的通信，这种共地模式传输容易产生干扰，并且抗干
扰性能也比较弱。传输距离有限，多只能通信几十米。通信的时候只能两点之间进行通信，不能够实现多机联网通信。针对
RS232 接口的不足，就不断出现了一些新的接口标准，RS485 就是其中之一。 RS232 标准是诞生于 RS485 之前的，但是
RS232 有几处不足的地方：
接口的信号电平值较高，达到十几 V，使用不当容易损坏接口芯片，电平标准也与TTL 电平不兼容。
传输速率有局限，不可以过高，一般到一两百千比特每秒（Kb/s）就到极限了。
接口使用信号线和 GND 与其它设备形成共地模式的通信，这种共地模式传输容易产生干扰，并且抗干扰性能也比较弱。
传输距离有限，多只能通信几十米。
通信的时候只能两点之间进行通信，不能够实现多机联网通信。
针对 RS232 接口的不足，就不断出现了一些新的接口标准，RS485 就是其中之一，它具备以下的特点：
采用差分信号。我们在讲 A/D 的时候，讲过差分信号输入的概念，同时也介绍了差分输入的好处，的优势是可以抑制共
模干扰。尤其当工业现场环境比较复杂，干扰比较多时，采用差分方式可以有效的提高通信可靠性。RS485 采用两根通信
线，通常用 A 和 B 或者 D+和 D-来表示。逻辑“1”以两线之间的电压差为+（0.2~6）V 表示，逻辑“0”以两线间的电压差
为-（0.2~6）V 来表示，是一种典型的差分通信。
RS485 通信速率快，传输速度可以达到 10Mb/s 以上。
RS485 内部的物理结构，采用的是平衡驱动器和差分接收器的组合，抗干扰能力也大大增加。
传输距离远可以达到 1200 米左右，但是它的传输速率和传输距离是成反比的，只有在 100Kb/s 以下的传输速度，才能达
到的通信距离，如果需要传输更远距离可以使用中继。
可以在总线上进行联网实现多机通信，总线上允许挂多个收发器，从现有的 RS485芯片来看，有可以挂 32、64、128、
256 等不同个设备的驱动器。
RS485 的接口非常简单，与 RS232 所使用的 MAX232 是类似的，只需要一个 RS485转换器，就可以直接与单片机的
UART 串口连接起来，并且使用完全相同的异步串行通信协议。但是由于 RS485 是差分通信，因此接收数据和发送数据是不
能同时进行的，也就是说它是一种半双工通信。那我们如何判断什么时候发送，什么时候接收呢？
RS485 转换芯片很多，这节课我们以典型的 MAX485 为例讲解 RS485 通信，如图 18-1所示。
图 18-1 MAX485 硬件接口
MAX485 是美信（Maxim）推出的一款常用 RS485 转换器。其中 5 脚和 8 脚是电源引脚;6脚和 7 脚就是 RS485 通信中
