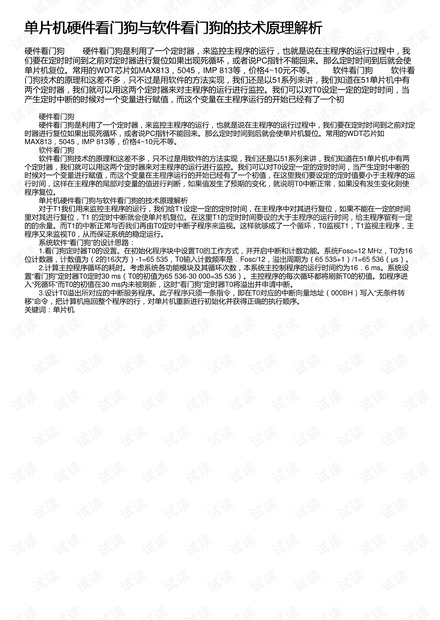

单片机硬件看门狗与软件看门狗的技术原理解析单片机硬件看门狗与软件看门狗的技术原理解析
硬件看门狗 硬件看门狗是利用了一个定时器，来监控主程序的运行，也就是说在主程序的运行过程中，我
们要在定时时间到之前对定时器进行复位如果出现死循环，或者说PC指针不能回来。那么定时时间到后就会使
单片机复位。常用的WDT芯片如MAX813，5045，IMP 813等，价格4~10元不等。 软件看门狗 软件看
门狗技术的原理和这差不多，只不过是用软件的方法实现，我们还是以51系列来讲，我们知道在51单片机中有
两个定时器，我们就可以用这两个定时器来对主程序的运行进行监控。我们可以对T0设定一定的定时时间，当
产生定时中断的时候对一个变量进行赋值，而这个变量在主程序运行的开始已经有了一个初
硬件看门狗
硬件看门狗是利用了一个定时器，来监控主程序的运行，也就是说在主程序的运行过程中，我们要在定时时间到之前对定
时器进行复位如果出现死循环，或者说PC指针不能回来。那么定时时间到后就会使单片机复位。常用的WDT芯片如
MAX813，5045，IMP 813等，价格4~10元不等。
软件看门狗
软件看门狗技术的原理和这差不多，只不过是用软件的方法实现，我们还是以51系列来讲，我们知道在51单片机中有两
个定时器，我们就可以用这两个定时器来对主程序的运行进行监控。我们可以对T0设定一定的定时时间，当产生定时中断的
时候对一个变量进行赋值，而这个变量在主程序运行的开始已经有了一个初值，在这里我们要设定的定时值要小于主程序的运
行时间，这样在主程序的尾部对变量的值进行判断，如果值发生了预期的变化，就说明T0中断正常，如果没有发生变化则使
程序复位。
单片机硬件看门狗与软件看门狗的技术原理解析
对于T1我们用来监控主程序的运行，我们给T1设定一定的定时时间，在主程序中对其进行复位，如果不能在一定的时间
里对其进行复位，T1 的定时中断就会使单片机复位。在这里T1的定时时间要设的大于主程序的运行时间，给主程序留有一定
的的余量。而T1的中断正常与否我们再由T0定时中断子程序来监视。这样就够成了一个循环，T0监视T1，T1监视主程序，主
程序又来监视T0，从而保证系统的稳定运行。
系统软件“看门狗”的设计思路：
1.看门狗定时器T0的设置。在初始化程序块中设置T0的工作方式，并开启中断和计数功能。系统Fosc=12 MHz，T0为16
位计数器，计数值为（2的16次方）-1=65 535，T0输入计数频率是．Fosc/12，溢出周期为（65 535+1）/1=65 536（μs）。
2.计算主控程序循环的耗时。考虑系统各功能模块及其循环次数，本系统主控制程序的运行时间约为16．6 ms。系统设
置“看门狗”定时器T0定时30 ms（T0的初值为65 536-30 000=35 536）。主控程序的每次循环都将刷新T0的初值。如程序进
入“死循环”而T0的初值在30 ms内未被刷新，这时“看门狗”定时器T0将溢出并申请中断。
3.设计T0溢出所对应的中断服务程序。此子程序只须一条指令，即在T0对应的中断向量地址（000BH）写入“无条件转
移”命令，把计算机拖回整个程序的行，对单片机重新进行初始化并获得正确的执行顺序。
关键词：单片机
