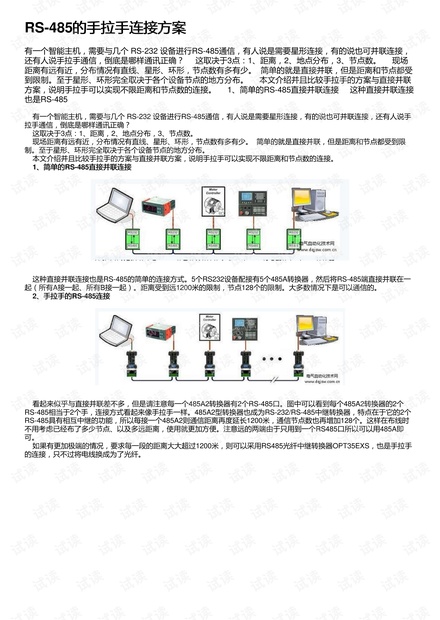

RS-485的手拉手连接方案的手拉手连接方案
有一个智能主机，需要与几个 RS-232 设备进行RS-485通信，有人说是需要星形连接，有的说也可并联连接，
还有人说手拉手通信，倒底是哪样通讯正确？ 这取决于3点：1、距离，2、地点分布，3、节点数。 现场
距离有远有近，分布情况有直线、星形、环形，节点数有多有少。 简单的就是直接并联，但是距离和节点都受
到限制。至于星形、环形完全取决于各个设备节点的地方分布。 本文介绍并且比较手拉手的方案与直接并联
方案，说明手拉手可以实现不限距离和节点数的连接。 1、简单的RS-485直接并联连接 这种直接并联连接
也是RS-485
有一个智能主机，需要与几个 RS-232 设备进行RS-485通信，有人说是需要星形连接，有的说也可并联连接，还有人说手
拉手通信，倒底是哪样通讯正确？
这取决于3点：1、距离，2、地点分布，3、节点数。
现场距离有远有近，分布情况有直线、星形、环形，节点数有多有少。 简单的就是直接并联，但是距离和节点都受到限
制。至于星形、环形完全取决于各个设备节点的地方分布。
本文介绍并且比较手拉手的方案与直接并联方案，说明手拉手可以实现不限距离和节点数的连接。
1、简单的、简单的RS-485直接并联连接直接并联连接

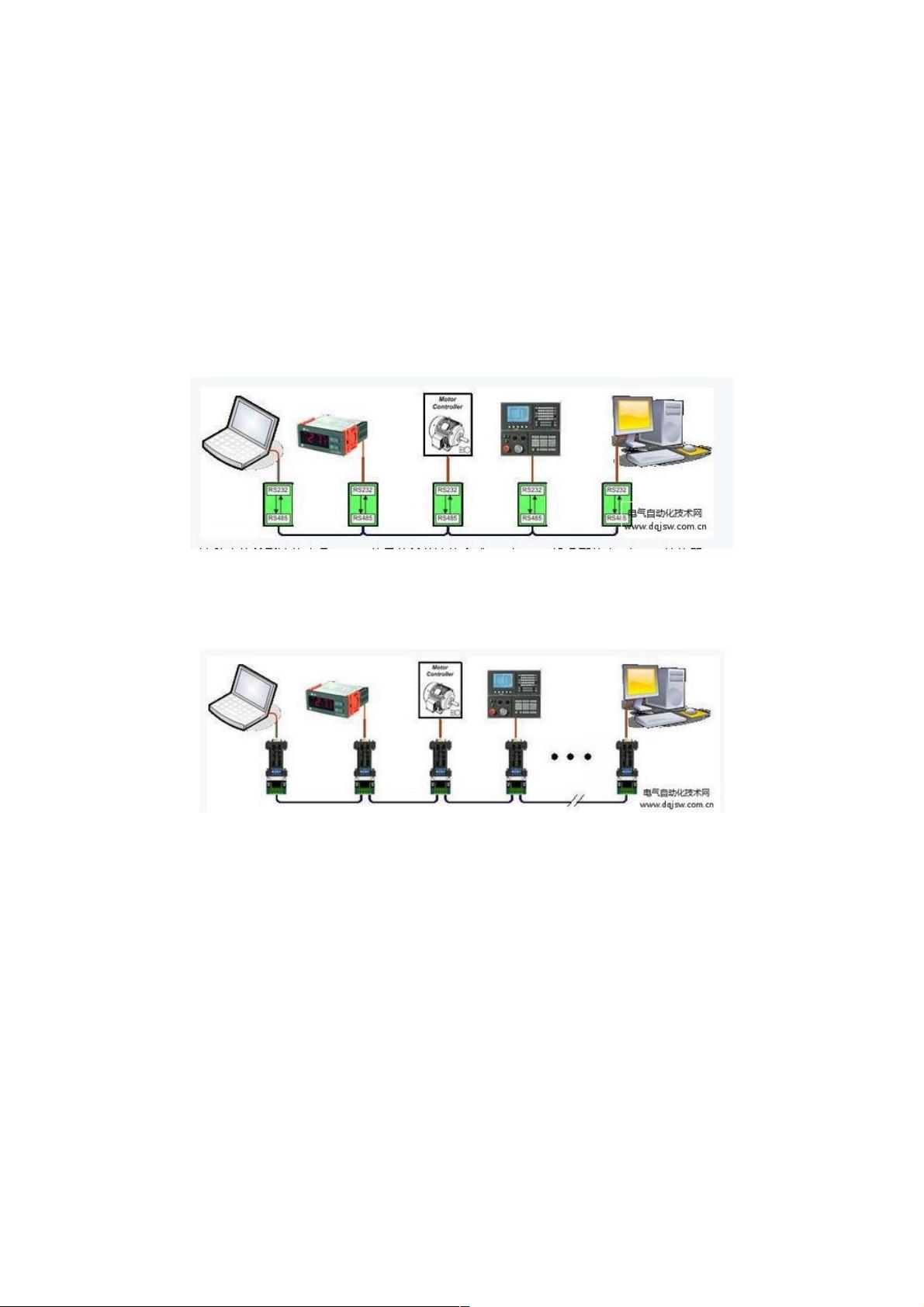

这种直接并联连接也是RS-485的简单的连接方式。5个RS232设备配接有5个485A转换器，然后将RS-485端直接并联在一
起（所有A接一起、所有B接一起）。距离受到远1200米的限制，节点128个的限制。大多数情况下是可以通信的。
2、手拉手的、手拉手的RS-485连接连接
看起来似乎与直接并联差不多，但是请注意每一个485A2转换器有2个RS-485口。图中可以看到每个485A2转换器的2个
RS-485相当于2个手，连接方式看起来像手拉手一样。485A2型转换器也成为RS-232/RS-485中继转换器，特点在于它的2个
RS-485具有相互中继的功能，所以每接一个485A2则通信距离再度延长1200米，通信节点数也再增加128个。这样在布线时
不用考虑已经布了多少节点、以及多远距离，使用就更加方便。注意远的两端由于只用到一个RS485口所以可以用485A即
可。
如果有更加极端的情况，要求每一段的距离大大超过1200米，则可以采用RS485光纤中继转换器OPT35EXS，也是手拉手
的连接，只不过将电线换成为了光纤。
