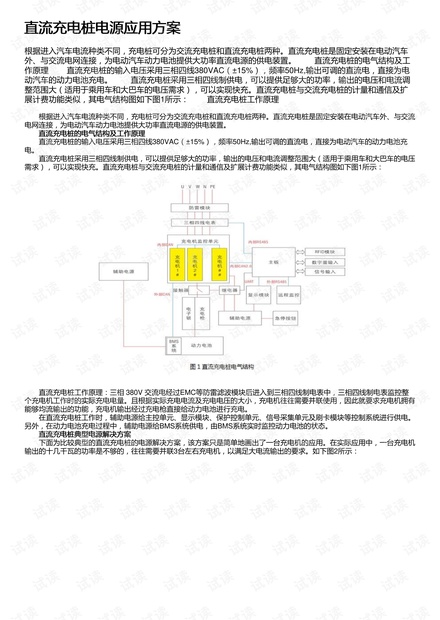

直流充电桩电源应用方案直流充电桩电源应用方案
根据进入汽车电流种类不同，充电桩可分为交流充电桩和直流充电桩两种。直流充电桩是固定安装在电动汽车
外、与交流电网连接，为电动汽车动力电池提供大功率直流电源的供电装置。 直流充电桩的电气结构及工
作原理 直流充电桩的输入电压采用三相四线380VAC（±15%），频率50Hz,输出可调的直流电，直接为电
动汽车的动力电池充电。 直流充电桩采用三相四线制供电，可以提供足够大的功率，输出的电压和电流调
整范围大（适用于乘用车和大巴车的电压需求），可以实现快充。直流充电桩与交流充电桩的计量和通信及扩
展计费功能类似，其电气结构图如下图1所示： 直流充电桩工作原理
根据进入汽车电流种类不同，充电桩可分为交流充电桩和直流充电桩两种。直流充电桩是固定安装在电动汽车外、与交流
电网连接，为电动汽车动力电池提供大功率直流电源的供电装置。
直流充电桩的电气结构及工作原理直流充电桩的电气结构及工作原理
直流充电桩的输入电压采用三相四线380VAC（±15%），频率50Hz,输出可调的直流电，直接为电动汽车的动力电池充
电。
直流充电桩采用三相四线制供电，可以提供足够大的功率，输出的电压和电流调整范围大（适用于乘用车和大巴车的电压

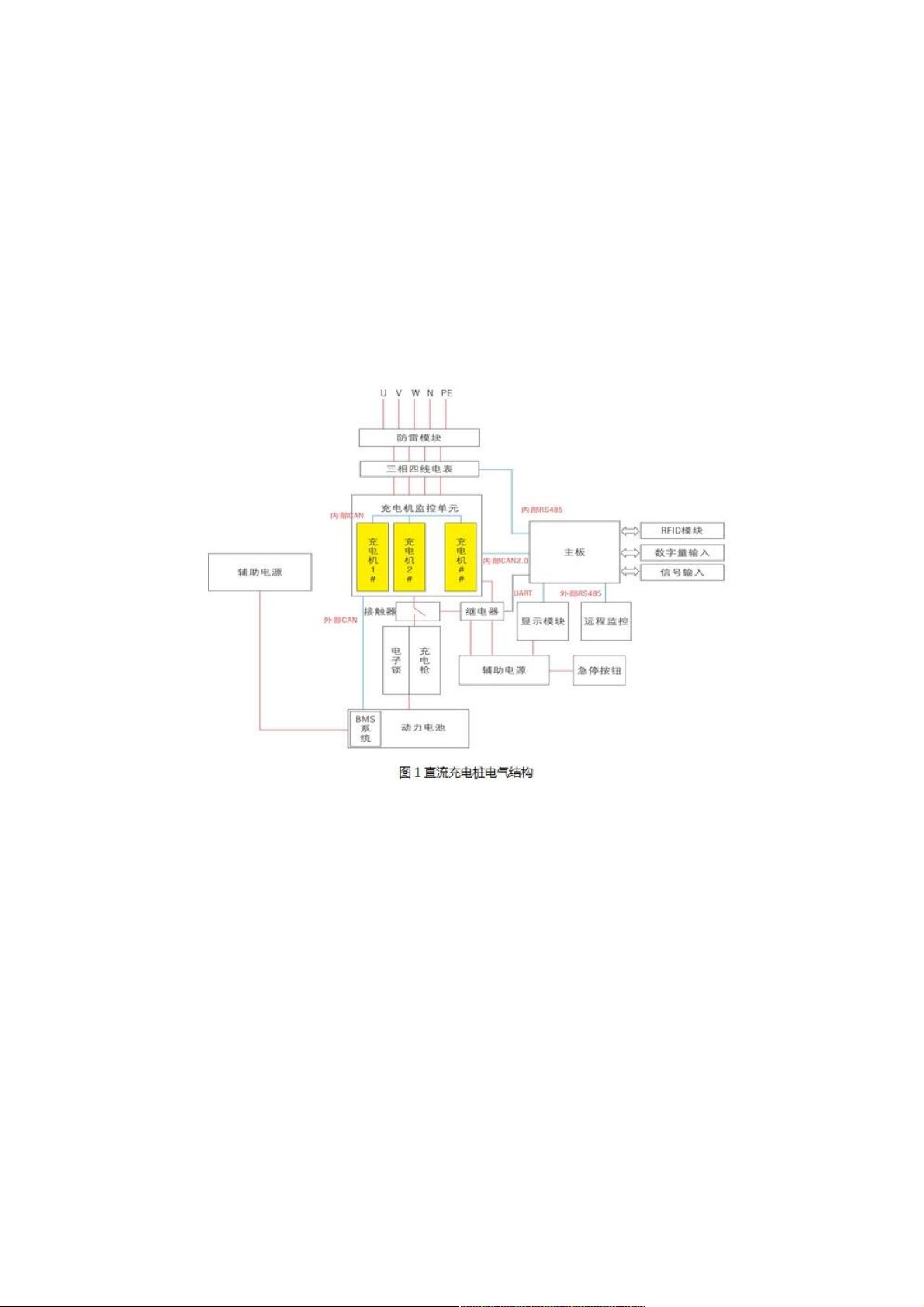

需求），可以实现快充。直流充电桩与交流充电桩的计量和通信及扩展计费功能类似，其电气结构图如下图1所示：
直流充电桩工作原理：三相 380V 交流电经过EMC等防雷滤波模块后进入到三相四线制电表中，三相四线制电表监控整
个充电机工作时的实际充电电量。且根据实际充电电流及充电电压的大小，充电机往往需要并联使用，因此就要求充电机拥有
能够均流输出的功能，充电机输出经过充电枪直接给动力电池进行充电。
在直流充电桩工作时，辅助电源给主控单元、显示模块、保护控制单元、信号采集单元及刷卡模块等控制系统进行供电。
另外，在动力电池充电过程中，辅助电源给BMS系统供电，由BMS系统实时监控动力电池的状态。
直流充电桩典型电源解决方案直流充电桩典型电源解决方案
下面为比较典型的直流充电桩的电源解决方案，该方案只是简单地画出了一台充电机的应用。在实际应用中，一台充电机
输出的十几千瓦的功率是不够的，往往需要并联3台左右充电机，以满足大电流输出的要求。如下图2所示：
