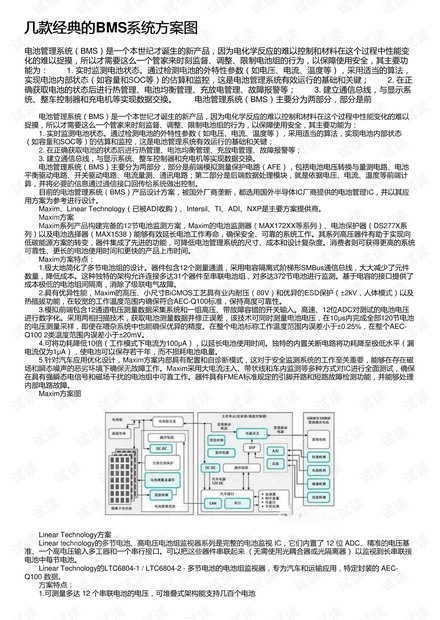

电池管理系统（BMS）是一个本世纪才诞生的新产品，因为电化学反应的难以控制和材料在这个过程中性能变
化的难以捉摸，所以才需要这么一个管家来时刻监督、调整、限制电池组的行为，以保障使用安全，其主要功
能为： 1. 实时监测电池状态。通过检测电池的外特性参数（如电压、电流、温度等），采用适当的算法，
实现电池内部状态（如容量和SOC等）的估算和监控，这是电池管理系统有效运行的基础和关键； 2. 在正
确获取电池的状态后进行热管理、电池均衡管理、充放电管理、故障报警等； 3. 建立通信总线，与显示系
统、整车控制器和充电机等实现数据交换。 电池管理系统（BMS）主要分为两部分，部分是前
电池管理系统（BMS）是一个本世纪才诞生的新产品，因为电化学反应的难以控制和材料在这个过程中性能变化的难以
捉摸，所以才需要这么一个管家来时刻监督、调整、限制电池组的行为，以保障使用安全，其主要功能为：
1. 实时监测电池状态。通过检测电池的外特性参数（如电压、电流、温度等），采用适当的算法，实现电池内部状态
（如容量和SOC等）的估算和监控，这是电池管理系统有效运行的基础和关键；
2. 在正确获取电池的状态后进行热管理、电池均衡管理、充放电管理、故障报警等；
3. 建立通信总线，与显示系统、整车控制器和充电机等实现数据交换。
电池管理系统（BMS）主要分为两部分，部分是前端模拟测量保护电路（AFE），包括电池电压转换与量测电路、电池
平衡驱动电路、开关驱动电路、电流量测、通讯电路；第二部分是后端数据处理模块，就是依据电压、电流、温度等前端计
算，并将必要的信息通过通信接口回传给系统做出控制。
目前的电池管理系统（BMS）产品设计方案，被国外厂商垄断，都选用国外半导体IC厂商提供的电池管理IC，并以其应
用方案为参考进行设计。
Maxim、Linear Technology（已被ADI收购）、Intersil、TI、ADI、NXP是主要方案提供商。
Maxim方案
Maxim系列产品构建完备的12节电池监测方案，Maxim的电池监测器（MAX172XX等系列）、电池保护器（DS277X系
列）以及电池选择器（MAX1538）能够有效延长电池工作寿命，确保安全、可靠的系统工作。其系列高压器件有助于实现向
低碳能源方案的转变，器件集成了先进的功能，可降低电池管理系统的尺寸、成本和设计复杂度。消费者则可获得更高的系统
可靠性、更长的电池使用时间和更快的产品上市时间。
Maxim方案特点：
1.极大地简化了多节电池组的设计。器件包含12个测量通道，采用电容隔离式阶梯形SMBus通信总线，大大减少了元件
数量，降低成本。这种独特的架构允许连接多达31个器件至串联电池组，对多达372节电池进行监测。基于电容的接口提供了
成本极低的电池组间隔离，消除了级联电气故障。
2.具有优异性能，Maxim的高压、小尺寸BiCMOS工艺具有业内耐压（80V）和优异的ESD保护（±2kV，人体模式）以及
热插拔功能，在较宽的工作温度范围内确保符合AEC-Q100标准，保持高度可靠性。
3.模拟前端包含12通道电压测量数据采集系统和一组高压、带故障容错的开关输入。高速、12位ADC对测试的电池电压
进行数字化。采用两相扫描技术，获取电池测量数据并修正误差，该技术可同时测量电池电压，在10μs内完成全部120节电池
的电压测量采样，即使在嘈杂系统中也能确保优异的精度。在整个电池标称工作温度范围内误差小于±0.25%，在整个AEC-
Q100 2类温度范围内误差小于±20mV。
4.可将功耗降低10倍（工作模式下电流为100μA），以延长电池使用时间。独特的内置关断电路将功耗降至极低水平（漏
电流仅为1μA），使电池可以保存若干年，而不损耗电池电量。
5.针对汽车应用优化设计，Maxim方案内部具有配置和自诊断模式，这对于安全监测系统的工作至关重要，能够在存在磁
场和瞬态噪声的恶劣环境下确保无故障工作。Maxim采用大电流注入、带状线和车内监测等多种方式对IC进行全面测试，确保
在具有强瞬态电信号和磁场干扰的电池组中可靠工作。器件具有FMEA标准规定的引脚开路和短路故障检测功能，并能够处理
内部电路故障。
Maxim方案图
Linear Technology方案
Linear technology的多节电池、高电压电池组监视器系列是完整的电池监视 IC，它们内置了 12 位 ADC、精准的电压基
准、一个高电压输入多工器和一个串行接口。可以把这些器件串联起来 （无需使用光耦合器或光隔离器） 以监视到长串联接
电池中每节电池。
Linear Technology的LTC6804-1 / LTC6804-2 - 多节电池的电池组监视器，专为汽车和运输应用，特定封装的 AEC-
Q100 数据。
方案特点：
1.可测量多达 12 个串联电池的电压，可堆叠式架构能支持几百个电池
