在带变压器的开关电源拓扑中,开关管关断时,电压和电流的重叠引起的损耗是开关电源损耗的主要部分,同时,由于电
路中存在杂散电感和杂散电容,在功率开关管关断时,电路中也会出现过电压并且产生振荡。如果尖峰电压过高,就会损坏开
关管。同时,振荡的存在也会使输出纹波增大。为了降低关断损耗和尖峰电压,需要在开关管两端并联缓冲电路以改善电路的
性能。
缓冲电路的主要作用有:一是减少导通或关断损耗;二是降低电压或电流尖峰;三是降低dV/dt或dI/dt。由于MOSFET
管的电流下降速度很快,所以它的关断损耗很小。虽然MOSFET管依然使用关断缓冲电路,但它的作用不是减少关断损耗,
而是降低变压器漏感尖峰电压。本文主要针对MOSFET管的关断缓冲电路来进行讨论。
1 RC缓冲电路设计缓冲电路设计

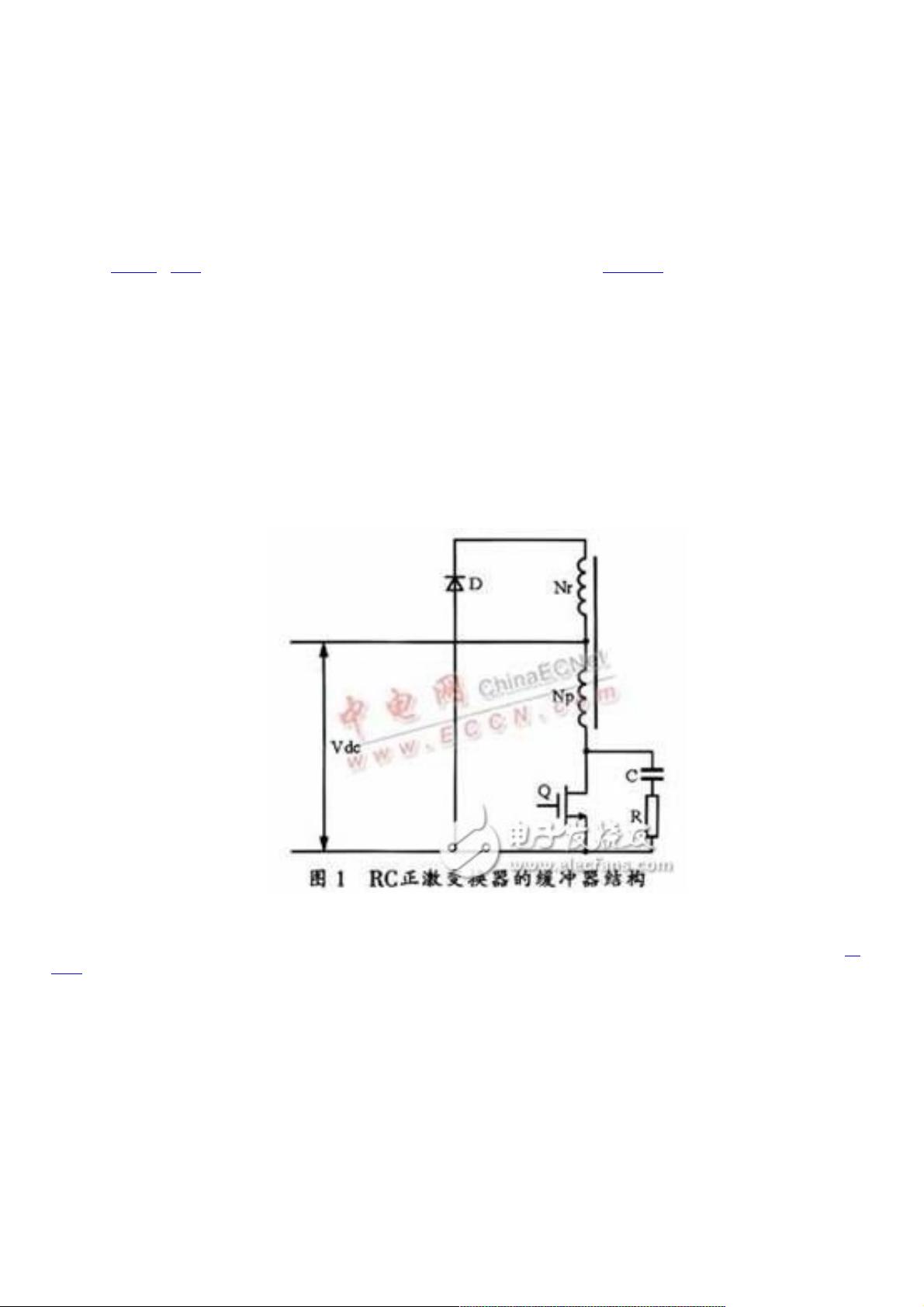

在设计RC缓冲电路时,必须熟悉主电路所采用的拓扑结构情况。图l所示是由RC组成的正激变换器的缓冲电路。图中,
当Q关断时,集电极电压开始上升到2Vdc,而电容C限制了集电极电压的上升速度,同时减小了上升电压和下降电流的重叠,
从而减低了开关管Q的损耗。而在下次开关关断之前,C必须将已经充满的电压2Vdc放完,放电路径为C、Q、R。
假设开关管没带缓冲电路,图1所示的正激变换器的复位绕组和初级绕组匝数相同。这样,当Q关断瞬间,储存在励磁电感
和漏感中的能量释放,初级绕组两端电压极性反向,正激变换器的开关管集电极电压迅速上升到2Vdc。同时,励磁电流经二
极管D流向复位绕组,减小到零,此时Q两端电压下降到Vdc。图2所示是开关管集电极电流和电压波形。可见,开关管不带缓
冲电路时,在Q关断时,其两端的漏感电压尖峰很大,产生的关断损耗也很大,严重时很可能会烧坏开关管,因此,必须给开
关管加上缓冲电路。
