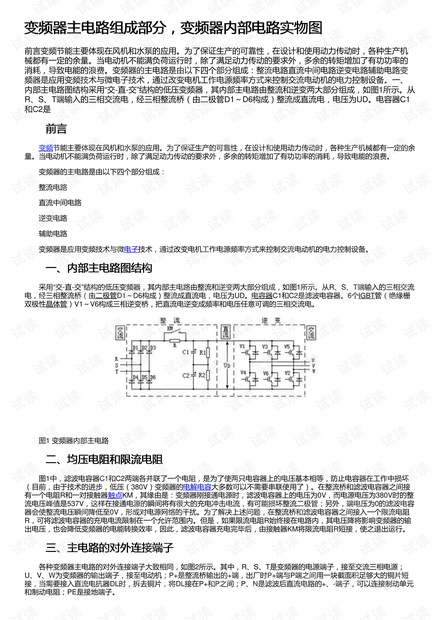

变频节能主要体现在风机和水泵的应用。为了保证生产的可靠性，在设计和使用动力传动时，各种生产机械都有一定的余
量。当电动机不能满负荷运行时，除了满足动力传动的要求外，多余的转矩增加了有功功率的消耗，导致电能的浪费。
变频器的主电路是由以下四个部分组成：
整流电路
直流中间电路
逆变电路
辅助电路
变频器是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。
一、内部主电路图结构一、内部主电路图结构
采用“交-直-交”结构的低压变频器，其内部主电路由整流和逆变两大部分组成，如图1所示。从R、S、T端输入的三相交流
电，经三相整流桥（由二极管D1～D6构成）整流成直流电，电压为UD。电容器C1和C2是滤波电容器。6个IGBT管（绝缘栅
双极性晶体管）V1～V6构成三相逆变桥，把直流电逆变成频率和电压任意可调的三相交流电。

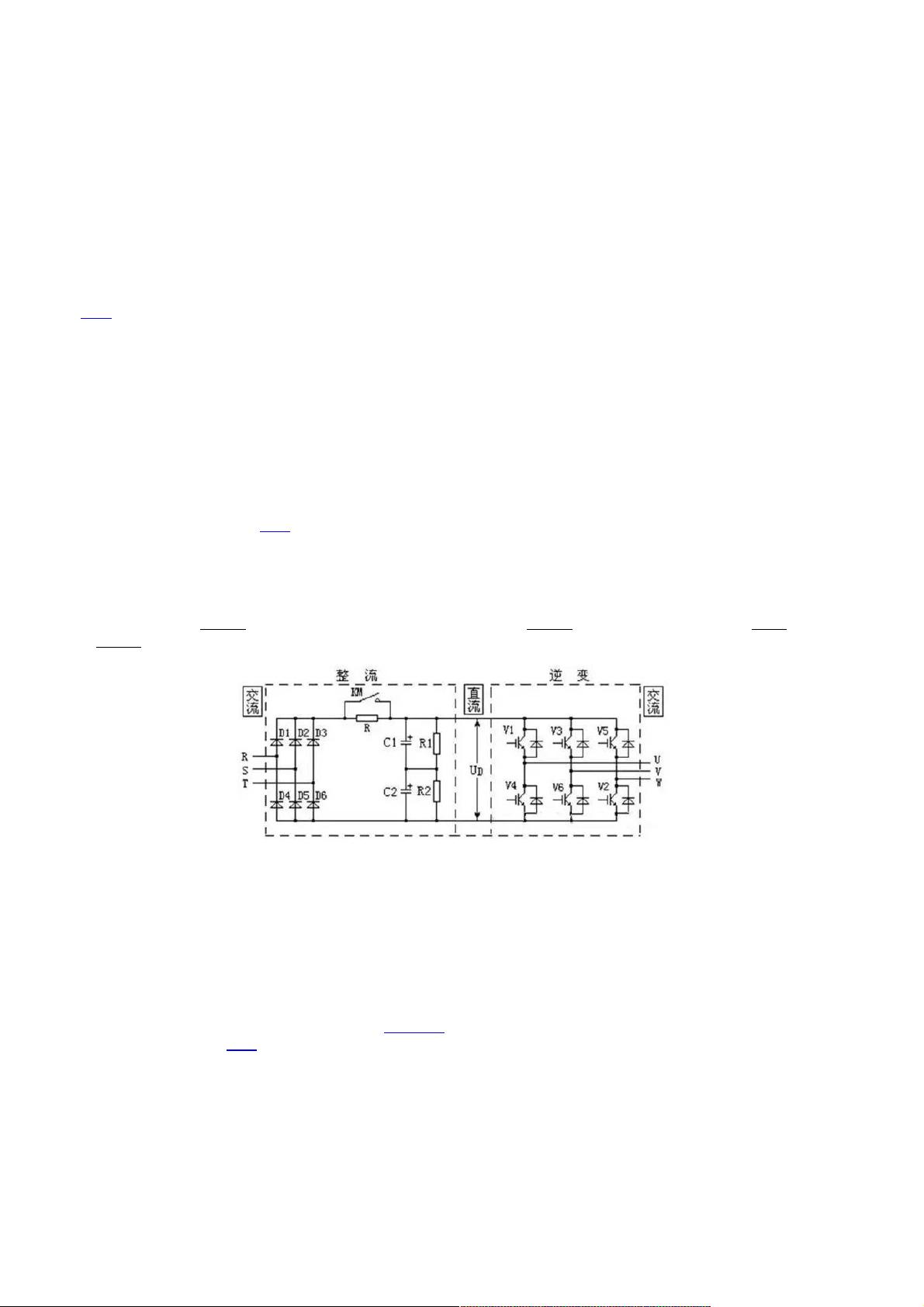

图1 变频器内部主电路
二、均压电阻和限流电阻二、均压电阻和限流电阻
图1中，滤波电容器C1和C2两端各并联了一个电阻，是为了使两只电容器上的电压基本相等，防止电容器在工作中损坏
（目前，由于技术的进步，低压（380V）变频器的电解电容大多数可以不需要串联使用了）。在整流桥和滤波电容器之间接
有一个电阻R和一对接触器触点KM，其缘由是：变频器刚接通电源时，滤波电容器上的电压为0V，而电源电压为380V时的整
流电压峰值是537V，这样在接通电源的瞬间将有很大的充电冲击电流，有可能损坏整流二极管；另外，端电压为0的滤波电容
器会使整流电压瞬间降低至0V，形成对电源网络的干扰。为了解决上述问题，在整流桥和滤波电容器之间接入一个限流电阻
R，可将滤波电容器的充电电流限制在一个允许范围内。但是，如果限流电阻R始终接在电路内，其电压降将影响变频器的输
出电压，也会降低变频器的电能转换效率，因此，滤波电容器充电完毕后，由接触器KM将限流电阻R短接，使之退出运行。
三、主电路的对外连接端子三、主电路的对外连接端子
各种变频器主电路的对外连接端子大致相同，如图2所示。其中，R、S、T是变频器的电源端子，接至交流三相电源；
U、V、W为变频器的输出端子，接至电动机；P+是整流桥输出的+端，出厂时P+端与P端之间用一块截面积足够大的铜片短
接，当需要接入直流电抗器DL时，拆去铜片，将DL接在P+和P之间；P、N是滤波后直流电路的+、-端子，可以连接制动单元
和制动电阻；PE是接地端子。
