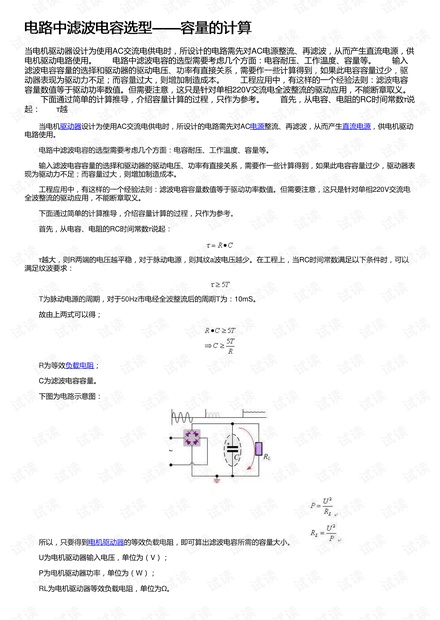

电路中滤波电容选型电路中滤波电容选型——容量的计算容量的计算
当电机驱动器设计为使用AC交流电供电时，所设计的电路需先对AC电源整流、再滤波，从而产生直流电源，供
电机驱动电路使用。 电路中滤波电容的选型需要考虑几个方面：电容耐压、工作温度、容量等。 输入
滤波电容容量的选择和驱动器的驱动电压、功率有直接关系，需要作一些计算得到，如果此电容容量过少，驱
动器表现为驱动力不足；而容量过大，则增加制造成本。 工程应用中，有这样的一个经验法则：滤波电容
容量数值等于驱动功率数值。但需要注意，这只是针对单相220V交流电全波整流的驱动应用，不能断章取义。
下面通过简单的计算推导，介绍容量计算的过程，只作为参考。 首先，从电容、电阻的RC时间常数τ说
起： τ越
当电机驱动器设计为使用AC交流电供电时，所设计的电路需先对AC电源整流、再滤波，从而产生直流电源，供电机驱动
电路使用。
电路中滤波电容的选型需要考虑几个方面：电容耐压、工作温度、容量等。
输入滤波电容容量的选择和驱动器的驱动电压、功率有直接关系，需要作一些计算得到，如果此电容容量过少，驱动器表
现为驱动力不足；而容量过大，则增加制造成本。
工程应用中，有这样的一个经验法则：滤波电容容量数值等于驱动功率数值。但需要注意，这只是针对单相220V交流电
全波整流的驱动应用，不能断章取义。
下面通过简单的计算推导，介绍容量计算的过程，只作为参考。
首先，从电容、电阻的RC时间常数τ说起：
τ越大，则R两端的电压越平稳，对于脉动电源，则其纹a波电压越少。在工程上，当RC时间常数满足以下条件时，可以
满足纹波要求：
T为脉动电源的周期，对于50Hz市电经全波整流后的周期T为：10mS。
故由上两式可以得；
R为等效负载电阻；
C为滤波电容容量。

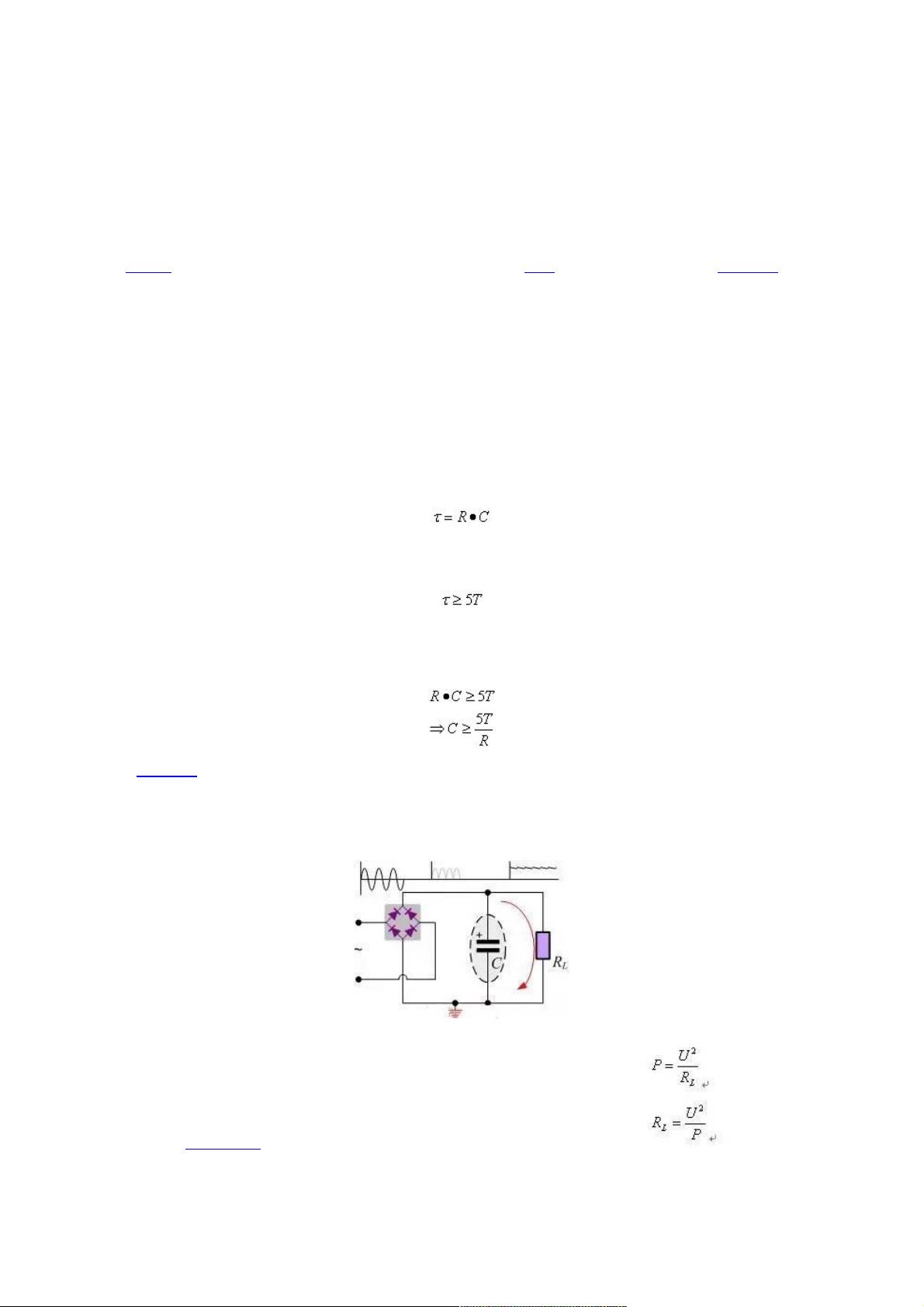

下图为电路示意图：
所以，只要得到电机驱动器的等效负载电阻，即可算出滤波电容所需的容量大小。
U为电机驱动器输入电压，单位为（V）；
P为电机驱动器功率，单位为（W）；
RL为电机驱动器等效负载电阻，单位为Ω。
