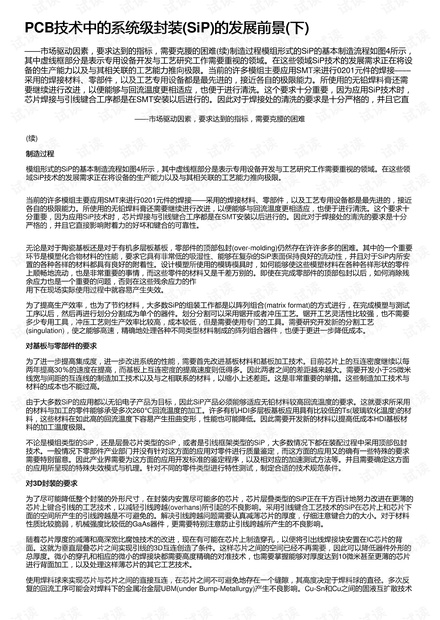

PCB技术中的系统级封装技术中的系统级封装(SiP)的发展前景的发展前景(下下)
——市场驱动因素，要求达到的指标，需要克腰的困难(续)制造过程模组形式的SiP的基本制造流程如图4所示，
其中虚线框部分是表示专用设备开发与工艺研究工作需要重视的领域。在这些领域SiP技术的发展需求正在将设
备的生产能力以及与其相关联的工艺能力推向极限。当前的许多模组主要应用SMT来进行0201元件的焊接——
采用的焊接材料、零部件，以及工艺专用设备都是最先进的，接近各自的极限能力。所使用的无铅焊料膏还需
要继续进行改进，以便能够与回流温度更相适应，也便于进行清洗。这个要求十分重要，因为应用SiP技术时，
芯片焊接与引线键合工序都是在SMT安装以后进行的。因此对于焊接处的清洗的要求是十分严格的，并且它直
——市场驱动因素，要求达到的指标，需要克腰的困难
(续)
制造过程制造过程
模组形式的SiP的基本制造流程如图4所示，其中虚线框部分是表示专用设备开发与工艺研究工作需要重视的领域。在这些领
域SiP技术的发展需求正在将设备的生产能力以及与其相关联的工艺能力推向极限。
当前的许多模组主要应用SMT来进行0201元件的焊接——采用的焊接材料、零部件，以及工艺专用设备都是最先进的，接近
各自的极限能力。所使用的无铅焊料膏还需要继续进行改进，以便能够与回流温度更相适应，也便于进行清洗。这个要求十
分重要，因为应用SiP技术时，芯片焊接与引线键合工序都是在SMT安装以后进行的。因此对于焊接处的清洗的要求是十分
严格的，并且它直接影响附着力的好坏和键合的可靠性。
无论是对于陶瓷基板还是对于有机多层板基板，零部件的顶部包封(over-molding)仍然存在许许多多的困难。其中的一个重要
环节是模塑化合物材料的性能，要求它具有非常低的吸湿性、能够在复杂的SiP表面保持良好的流动性，并且对于SiP内所安
置的各种各样的材料都具有良好的附着性。设计模塑所使用的模铸模具时，如何能够使这些模塑材料在各种各样形状的零件
上顺畅地流动，也是非常重要的事情，而这些零件的材料又是千差万别的。即使在完成零部件的顶部包封以后，如何消除残
余应力也是一个重要的问题，否则在这些残余应力的作
用下在现场实际使用过程中就容易产生失效。
为了提高生产效率，也为了节约材料，大多数SiP的组装工作都是以阵列组合(matrix format)的方式进行，在完成模塑与测试
工序以后，然后再进行划分分割成为单个的器件。划分分割可以采用锯开或者冲压工艺。锯开工艺灵活性比较强，也不需要
多少专用工具，冲压工艺则生产效率比较高，成本较低，但是需要使用专门的工具。需要研究开发新的分割工艺
(singulation)，使之能够高速，精确地处理各种不同类型材料制成的阵列组合器件，也便于更进一步降低成本。
对基板与零部件的要求对基板与零部件的要求
为了进一步提高集成度，进一步改进系统的性能，需要首先改进基板材料和基板加工技术。目前芯片上的互连密度继续以每
两年提高30％的速度在提高，而基板上互连密度的提高速度则低得多。因此两者之间的差距越来越大。需要开发小于25微米
线宽与间距的互连线的制造加工技术以及与之相联系的材料，以缩小上述差距。这是非常重要的举措。这些制造加工技术与
材料的成本也不能过高。
由于大多数SiP的应用都以无铅电子产品为目标，因此SiP产品必须能够适应无铅材料较高回流温度的要求。这就要求所采用
的材料与加工的零件能够承受多次260℃回流温度的加工。许多有机HDI多层板基板应用具有比较低的Ts(玻璃软化温度)的材
料，这些材料在如此高的回流温度下容易产生扭曲变形，性能也可能降低。因此需要开发新的材料以提高低成本HDI基板材
料的加工温度极限。
不论是模组类型的SiP，还是层叠芯片类型的SiP，或者是引线框架类型的SiP，大多数情况下都在装配过程中采用顶部包封
技术。一般情况下零部件产业部门并没有针对这方面的应用对零件进行质量鉴定，而这方面的应用又的确有一些特殊的要求
需要特别留意。因此产业界需要为这方面的应用开发标准的鉴定程序，以及相对应的加速测试方法等。并且需要确定这方面
的应用所呈现的特殊失效模式与机理。针对不同的零件类型进行特性测试，制定合适的技术规范条件。
对对3D封装的要求封装的要求
为了尽可能降低整个封装的外形尺寸，在封装内安置尽可能多的芯片，芯片层叠类型的SiP正在千方百计地努力改进在更薄的
芯片上键合引线的工艺技术，以减轻引线跨越(overhans)所引起的不良影响。采用引线键合工艺技术的SiP在芯片上和芯片下
面的空间所产生的引线跨越是不可避免的。解决引线跨越问题需要认真减薄芯片的厚度，仔细注意键合力的大小。对于材料
性质比较脆弱，机械强度比较低的GaAs器件，更需要特别注意防止引线跨越所产生的不良影响。
随着芯片厚度的减薄和高深宽比腐蚀技术的改进，现在有可能在芯片上制造穿孔，以便将引出线焊接块安置在IC芯片的背
面。这就为垂直层叠芯片之间实现引线的3D互连创造了条件。这样芯片之间的空间已经不再需要，因此可以降低器件外形的
总厚度。微小的穿孔和相应的微小的焊接块都需要高度精确的对准技术，也需要掌握能够对厚度达到10微米甚至更薄的芯片
进行背面加工，以及处理这样薄芯片的其它工艺技术。
使用焊料球来实现芯片与芯片之间的直接互连，在芯片之间不可避免地存在一个缝隙，其高度决定于焊料球的直径。多次反
复的回流工序可能会对焊料下的金属冶金层UBM(under Bump-Metallurgy)产生不良影响。Cu-Sn和Cu之间的固液互扩散技术
