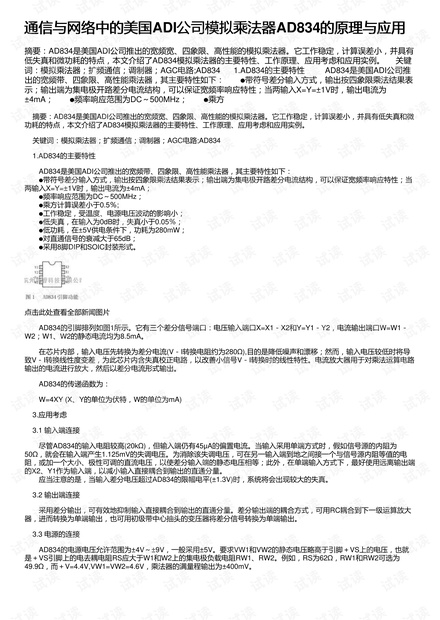

摘要：AD834是美国ADI公司推出的宽频宽、四象限、高性能的模拟乘法器。它工作稳定，计算误差小，并具有低失真和微
功耗的特点，本文介绍了AD834模拟乘法器的主要特性、工作原理、应用考虑和应用实例。
关键词：模拟乘法器；扩频通信；调制器；AGC电路;AD834
1.AD834的主要特性
AD834是美国ADI公司推出的宽频带、四象限、高性能乘法器，其主要特性如下：
●带符号差分输入方式，输出按四象限乘法结果表示；输出端为集电极开路差分电流结构，可以保证宽频率响应特性；当
两输入X=Y=±1V时，输出电流为±4mA；
●频率响应范围为DC～500MHz；
●乘方计算误差小于0.5％;
●工作稳定，受温度、电源电压波动的影响小；
●低失真，在输入为0dB时，失真小于0.05％；
●低功耗，在±5V供电条件下，功耗为280mW；
●对直通信号的衰减大于65dB；
●采用8脚DIP和SOIC封装形式。
点击此处查看全部新闻图片
AD834的引脚排列如图1所示。它有三个差分信号端口：电压输入端口X=X1－X2和Y=Y1－Y2，电流输出端口W=W1－
W2；W1、W2的静态电流均为8.5mA。
在芯片内部，输入电压先转换为差分电流(V－I转换电阻约为280Ω),目的是降低噪声和漂移；然而，输入电压较低时将导
致V－I转换线性度变差，为此芯片内含失真校正电路，以改善小信号V－I转换时的线性特性。电流放大器用于对乘法运算电路
输出的电流进行放大，然后以差分电流形式输出。
AD834的传递函数为：
W=4XY (X、Y的单位为伏特，W的单位为mA)
3.应用考虑
3.1 输入端连接
尽管AD834的输入电阻较高(20kΩ)，但输入端仍有45μA的偏置电流。当输入采用单端方式时，假如信号源的内阻为
50Ω，就会在输入端产生1.125mV的失调电压。为消除该失调电压，可在另一输入端到地之间接一个与信号源内阻等值的电
阻，或加一个大小、极性可调的直流电压，以使差分输入端的静态电压相等；此外，在单端输入方式下，最好使用远离输出端
的X2、Y1作为输入端，以减小输入直接耦合到输出的直通分量。
应当注意的是，当输入差分电压超过AD834的限幅电平(±1.3V)时，系统将会出现较大的失真。
3.2 输出端连接
采用差分输出，可有效地抑制输入直接耦合到输出的直通分量。差分输出端的耦合方式，可用RC耦合到下一级运算放大
器，进而转换为单端输出，也可用初级带中心抽头的变压器将差分信号转换为单端输出。
3.3 电源的连接
AD834的电源电压允许范围为±4V～±9V，一般采用±5V。要求VW1和VW2的静态电压略高于引脚＋VS上的电压，也就
是＋VS引脚上的电去耦电阻RS应大于W1和W2上的集电极负载电阻RW1、RW2。例如，RS为62Ω，RW1和RW2可选为
49.9Ω，而＋V=4.4V,VW1=VW2=4.6V，乘法器的满量程输出为±400mV。
