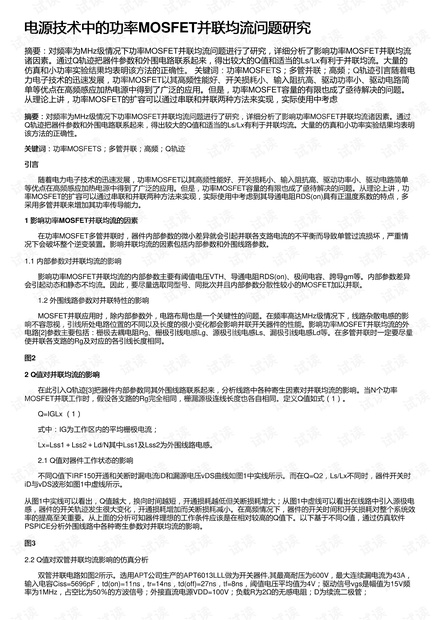

电源技术中的功率电源技术中的功率MOSFET并联均流问题研究并联均流问题研究
摘要：对频率为MHz级情况下功率MOSFET并联均流问题进行了研究，详细分析了影响功率MOSFET并联均流
诸因素。通过Q轨迹把器件参数和外围电路联系起来，得出较大的Q值和适当的Ls/Lx有利于并联均流。大量的
仿真和小功率实验结果均表明该方法的正确性。 关键词：功率MOSFETS；多管并联；高频；Q轨迹引言随着电
力电子技术的迅速发展，功率MOSFET以其高频性能好、开关损耗小、输入阻抗高、驱动功率小、驱动电路简
单等优点在高频感应加热电源中得到了广泛的应用。但是，功率MOSFET容量的有限也成了亟待解决的问题。
从理论上讲，功率MOSFET的扩容可以通过串联和并联两种方法来实现，实际使用中考虑
摘要：摘要：对频率为MHz级情况下功率MOSFET并联均流问题进行了研究，详细分析了影响功率MOSFET并联均流诸因素。通过
Q轨迹把器件参数和外围电路联系起来，得出较大的Q值和适当的Ls/Lx有利于并联均流。大量的仿真和小功率实验结果均表明
该方法的正确性。
关键词：关键词：功率MOSFETS；多管并联；高频；Q轨迹
引言引言
随着电力电子技术的迅速发展，功率MOSFET以其高频性能好、开关损耗小、输入阻抗高、驱动功率小、驱动电路简单
等优点在高频感应加热电源中得到了广泛的应用。但是，功率MOSFET容量的有限也成了亟待解决的问题。从理论上讲，功
率MOSFET的扩容可以通过串联和并联两种方法来实现，实际使用中考虑到其导通电阻RDS(on)具有正温度系数的特点，多
采用多管并联来增加其功率传导能力。
1 影响功率影响功率MOSFET并联均流的因素并联均流的因素
在功率MOSFET多管并联时，器件内部参数的微小差异就会引起并联各支路电流的不平衡而导致单管过流损坏，严重情
况下会破坏整个逆变装置。影响并联均流的因素包括内部参数和外围线路参数。
1.1 内部参数对并联均流的影响
影响功率MOSFET并联均流的内部参数主要有阈值电压VTH、导通电阻RDS(on)、极间电容、跨导gm等。内部参数差异
会引起动态和静态不均流。因此，要尽量选取同型号、同批次并且内部参数分散性较小的MOSFET加以并联。
1.2 外围线路参数对并联特性的影响
MOSFET并联应用时，除内部参数外，电路布局也是一个关键性的问题。在频率高达MHz级情况下，线路杂散电感的影
响不容忽视，引线所处电路位置的不同以及长度的很小变化都会影响并联开关器件的性能。影响功率MOSFET并联均流的外
电路[2]参数主要包括：栅极去耦电阻Rg、栅极引线电感Lg、源极引线电感Ls、漏极引线电感Ld等。在多管并联时一定要尽量
使并联各支路的Rg及对应的各引线长度相同。
图图2
2 Q值对并联均流的影响值对并联均流的影响
在此引入Q轨迹[3]把器件内部参数同其外围线路联系起来，分析线路中各种寄生因素对并联均流的影响。当N个功率
MOSFET并联工作时，假设各支路的Rg完全相同，栅漏源极连线长度也各自相同。定义Q值如式（1）。
Q=IGLx （1）
式中：IG为工作区内的平均栅极电流；
Lx=Lss1＋Lss2＋Ld/N其中Lss1及Lss2为外围线路电感。
2.1 Q值对器件工作状态的影响
不同Q值下IRF150开通和关断时漏电流iD和漏源电压vDS曲线如图1中实线所示。而在Q=Q2，Ls/Lx不同时，器件开关时
iD与vDS波形如图1中虚线所示。
从图1中实线可以看出，Q值越大，换向时间越短，开通损耗越低但关断损耗增大；从图1中虚线可以看出在线路中引入源极电
感，器件的开关轨迹发生很大变化，开通损耗增加而关断损耗减小。在高频情况下，器件的开关时间和开关损耗对整个系统效
率的提高至关重要。从上面的分析可知器件理想的工作条件应该是在相对较高的Q值下。以下基于不同Q值，通过仿真软件
PSPICE分析外围线路中各种寄生参数对并联均流的影响。
图图3
2.2 Q值对双管并联均流影响的仿真分析
双管并联电路如图2所示。选用APT公司生产的APT6013LLL做为开关器件,其最高耐压为600V，最大连续漏电流为43A，
输入电容Ciss=5696pF，td(on)=11ns，tr=14ns，td(off)=27ns，tf=8ns，阈值电压平均值为4V；驱动信号vgs是幅值为15V频
率为1MHz，占空比为50％的方波信号；外接直流电源VDD=100V；负载R为2Ω的无感电阻；D为续流二极管；
