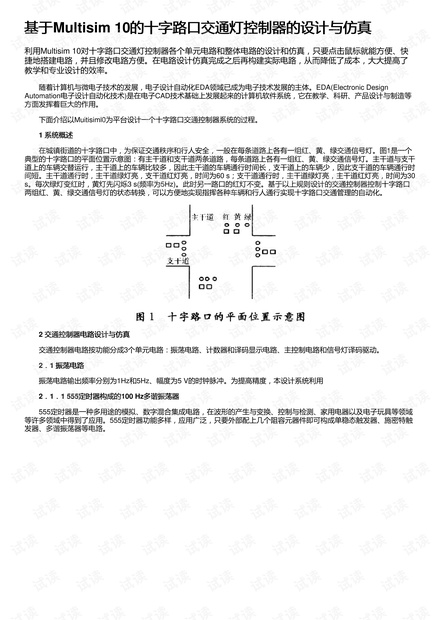

基于基于Multisim 10的十字路口交通灯控制器的设计与仿真的十字路口交通灯控制器的设计与仿真
利用Multisim 10对十字路口交通灯控制器各个单元电路和整体电路的设计和仿真，只要点击鼠标就能方便、快
捷地搭建电路，并且修改电路方便。在电路设计仿真完成之后再构建实际电路，从而降低了成本，大大提高了
教学和专业设计的效率。
随着计算机与微电子技术的发展，电子设计自动化EDA领域已成为电子技术发展的主体。EDA(Electronic Design
Automation电子设计自动化技术)是在电子CAD技术基础上发展起来的计算机软件系统，它在教学、科研、产品设计与制造等
方面发挥着巨大的作用。
下面介绍以Muitisiml0为平台设计一个十字路口交通控制器系统的过程。
1 系统概述系统概述

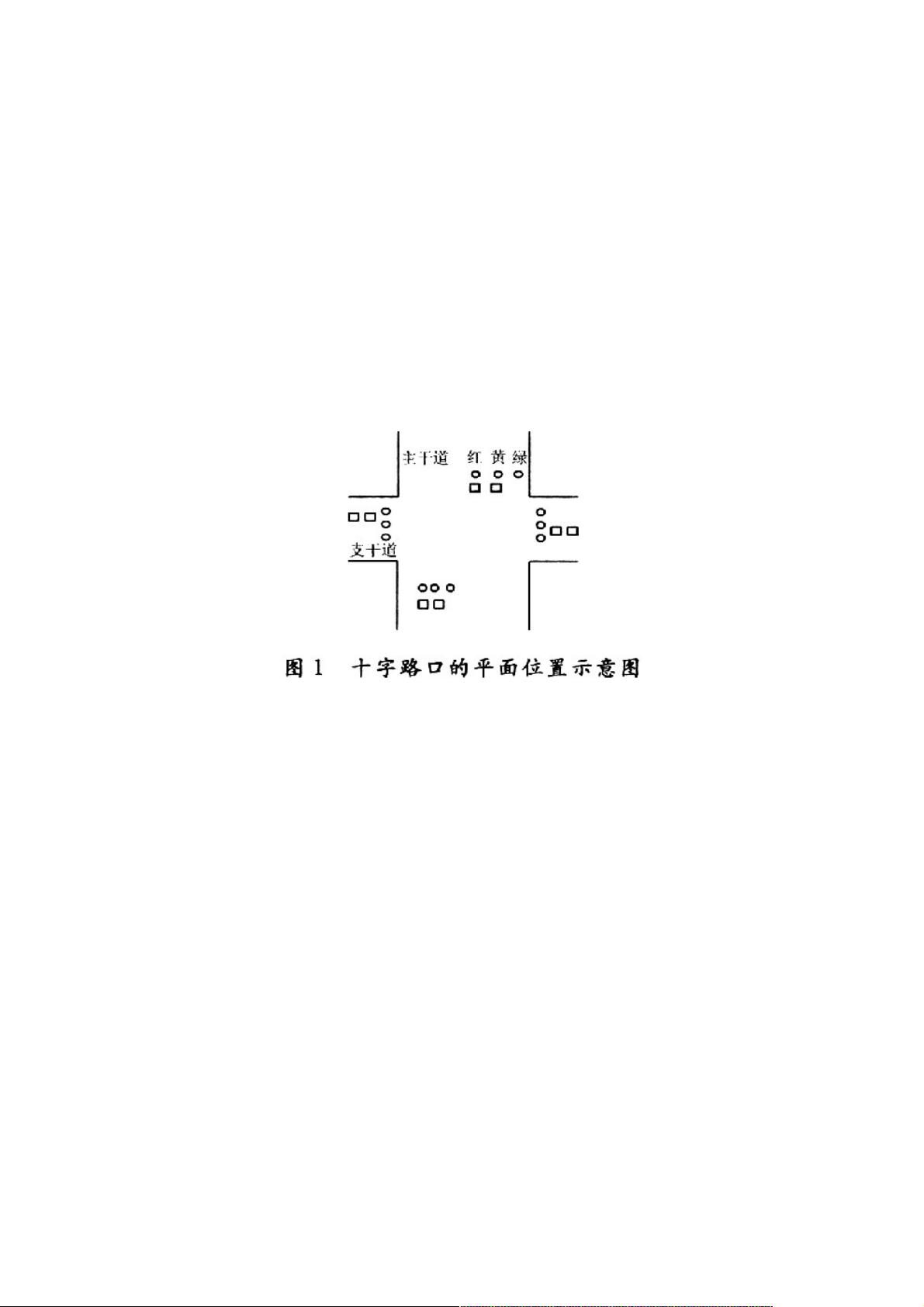

在城镇街道的十字路口中，为保证交通秩序和行人安全，一般在每条道路上各有一组红、黄、绿交通信号灯。图1是一个
典型的十字路口的平面位置示意图：有主干道和支干道两条道路，每条道路上各有一组红、黄、绿交通信号灯。主干道与支干
道上的车辆交替运行，主干道上的车辆比较多，因此主干道的车辆通行时间长，支干道上的车辆少，因此支干道的车辆通行时
间短。主干道通行时，主干道绿灯亮，支干道红灯亮，时间为60 s；支干道通行时，主干道绿灯亮，主干道红灯亮，时间为30
s。每次绿灯变红时，黄灯先闪烁3 s(频率为5Hz)。此时另一路口的红灯不变。基于以上规则设计的交通控制器控制十字路口
两组红、黄、绿交通信号灯的状态转换，可以方便地实现指挥各种车辆和行人通行实现十字路口交通管理的自动化。
2 交通控制器电路设计与仿真交通控制器电路设计与仿真
交通控制器电路按功能分成3个单元电路：振荡电路、计数器和译码显示电路、主控制电路和信号灯译码驱动。
2．．1 振荡电路振荡电路
振荡电路输出频率分别为1Hz和5Hz、幅度为5 V的时钟脉冲。为提高精度，本设计系统利用
2．．1．．1 555定时器构成的定时器构成的100 Hz多谐振荡器多谐振荡器
555定时器是一种多用途的模拟、数字混合集成电路，在波形的产生与变换、控制与检测、家用电器以及电子玩具等领域
等许多领域中得到了应用。555定时器功能多样，应用广泛，只要外部配上几个阻容元器件即可构成单稳态触发器、施密特触
发器、多谐振荡器等电路。
