基础电子中的驻极体话筒的连接方法电路图
1.2k 浏览量
更新于2023-05-28
评论 1
收藏 48KB PDF 举报

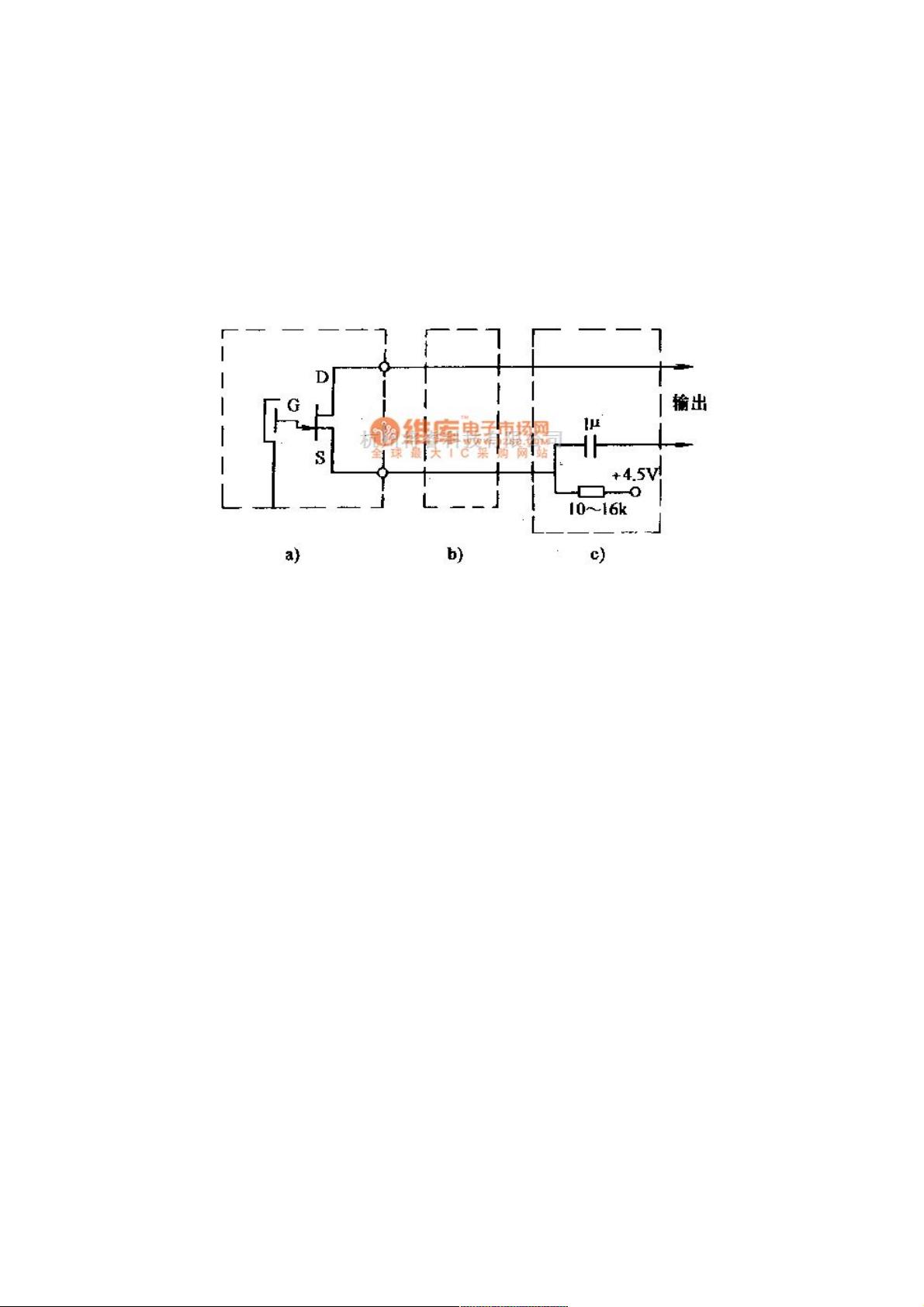

驻极体振膜与背极靠得很近,它们之间的电容约3OpF。由于容量小,该电容话筒输出阻抗很高,约几十兆欧,所以使用时必须采用阻抗变换器。目前大都采用场效应晶体管(一般都用3DJ型)接成源极输出电路,如图所示。图中,部分为传声器组件(一般场效应晶体管与驻极体话筒同装在一个外壳内);b部分为连接插头c;部分为阻抗变换元件(一般都装在被控制的设备中),经过变换后的阻抗为1000Ω左右。场效应晶体管用的电源电压由控制设备中取出。 图:驻极体话筒的连接方法
资源详情
资源评论
资源推荐

基础电子中的驻极体话筒的连接方法电路图基础电子中的驻极体话筒的连接方法电路图
驻极体振膜与背极靠得很近,它们之间的电容约3OpF。由于容量小,该电容话筒输出阻抗很高,约几十兆欧,
所以使用时必须采用阻抗变换器。目前大都采用场效应晶体管(一般都用3DJ型)接成源极输出电路,如图所示。
图中,部分为传声器组件(一般场效应晶体管与驻极体话筒同装在一个外壳内);b部分为连接插头c;部分为阻抗变
换元件(一般都装在被控制的设备中),经过变换后的阻抗为1000Ω左右。场效应晶体管用的电源电压由控制设备
中取出。 图:驻极体话筒的连接方法
驻极体振膜与背极靠得很近,它们之间的电容约3OpF。由于容量小,该电容话筒输出阻抗很高,约几十兆欧,所以使用
时必须采用阻抗变换器。目前大都采用场效应晶体管(一般都用3DJ型)接成源极输出电路,如图所示。图中,部分为传声器组
件(一般场效应晶体管与驻极体话筒同装在一个外壳内);b部分为连接插头c;部分为阻抗变换元件(一般都装在被控制的设备中),
经过变换后的阻抗为1000Ω左右。场效应晶体管用的电源电压由控制设备中取出。
图:驻极体话筒的连接方法
