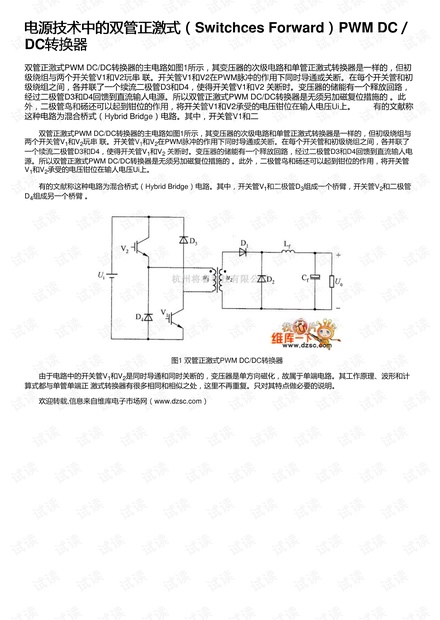

电源技术中的双管正激式（电源技术中的双管正激式（Switchces Forward））PWM DC／／
DC转换器转换器
双管正激式PWM DC/DC转换器的主电路如图1所示，其变压器的次级电路和单管正激式转换器是一样的，但初
级绕组与两个开关管V1和V2玩串 联。开关管V1和V2在PWM脉冲的作用下同时导通或关断。在每个开关管和初
级绕组之间，各并联了一个续流二极管D3和D4，使得开关管V1和V2 关断时。变压器的储能有一个释放回路，
经过二极管D3和D4回馈到直流输人电源。所以双管正激式PWM DC/DC转换器是无须另加磁复位措施的 。此
外，二极管鸟和砀还可以起到钳位的作用，将开关管V1和V2承受的电压钳位在输人电压Ui上。 有的文献称
这种电路为混合桥式（Hybrid Bridge）电路。其中，开关管V1和二
双管正激式PWM DC/DC转换器的主电路如图1所示，其变压器的次级电路和单管正激式转换器是一样的，但初级绕组与
两个开关管V
1
和V
2
玩串 联。开关管V
1
和V
2
在PWM脉冲的作用下同时导通或关断。在每个开关管和初级绕组之间，各并联了
一个续流二极管D3和D4，使得开关管V
1
和V
2
关断时。变压器的储能有一个释放回路，经过二极管D3和D4回馈到直流输人电
源。所以双管正激式PWM DC/DC转换器是无须另加磁复位措施的 。此外，二极管鸟和砀还可以起到钳位的作用，将开关管
V
1
和V
2
承受的电压钳位在输人电压Ui上。
有的文献称这种电路为混合桥式（Hybrid Bridge）电路。其中，开关管V
1
和二极管D
3
组成一个桥臂，开关管V
2
和二极管
D
4
组成另一个桥臂 。

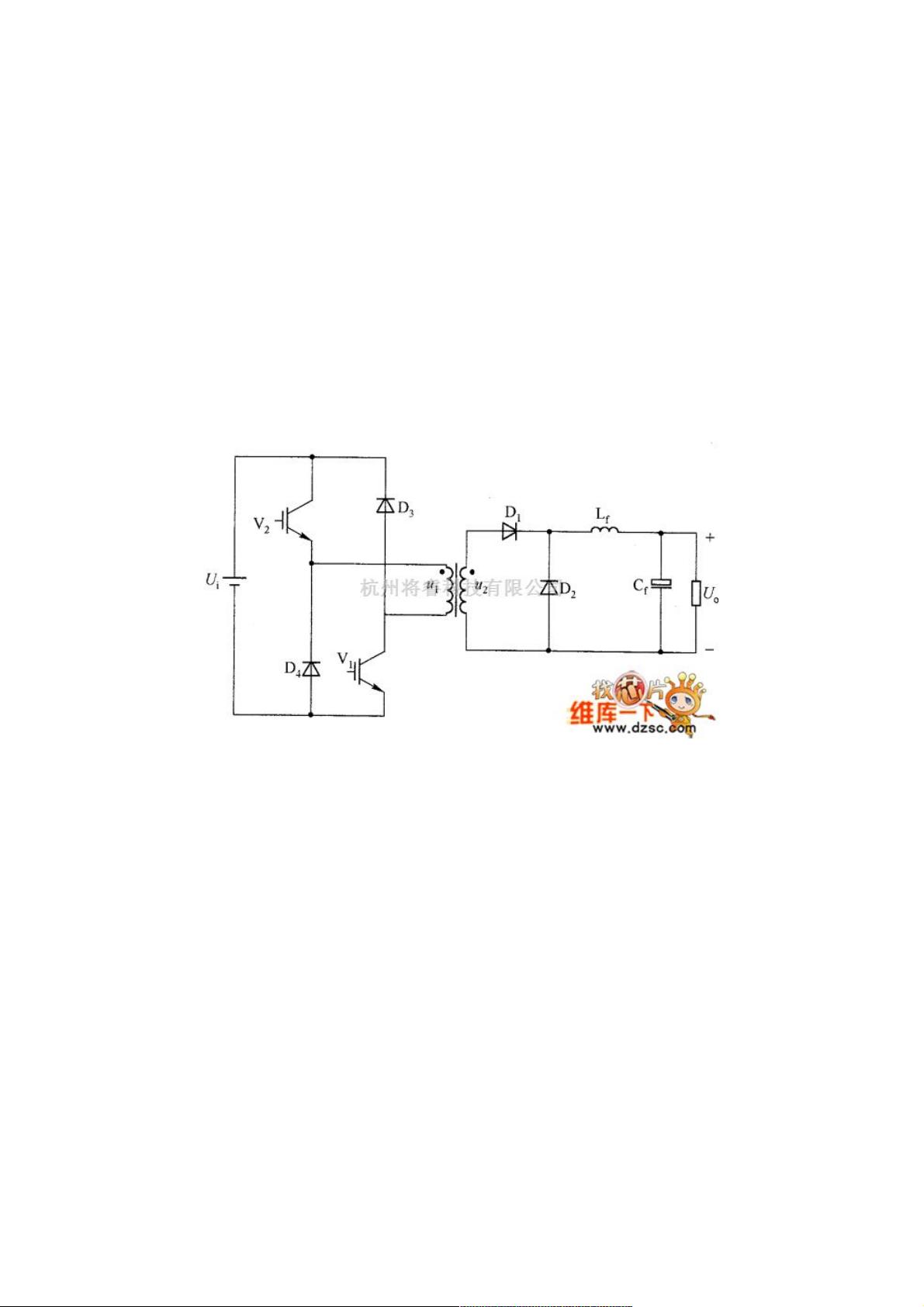

图1 双管正激式PWM DC/DC转换器
由于电路中的开关管V
1
和V
2
是同时导通和同时关断的，变压器是单方向磁化，故属于单端电路。其工作原理、波形和计
算式都与单管单端正 激式转换器有很多相同和相似之处，这里不再重复。只对其特点做必要的说明。
