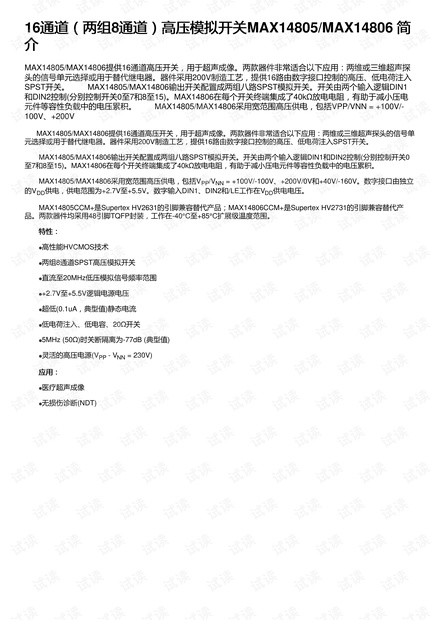

16通道（两组通道（两组8通道）高压模拟开关通道）高压模拟开关MAX14805/MAX14806 简简
介介
MAX14805/MAX14806提供16通道高压开关，用于超声成像。两款器件非常适合以下应用：两维或三维超声探
头的信号单元选择或用于替代继电器。器件采用200V制造工艺，提供16路由数字接口控制的高压、低电荷注入
SPST开关。 MAX14805/MAX14806输出开关配置成两组八路SPST模拟开关。开关由两个输入逻辑DIN1
和DIN2控制(分别控制开关0至7和8至15)。MAX14806在每个开关终端集成了40kΩ放电电阻，有助于减小压电
元件等容性负载中的电压累积。 MAX14805/MAX14806采用宽范围高压供电，包括VPP/VNN = +100V/-
100V、+200V
MAX14805/MAX14806提供16通道高压开关，用于超声成像。两款器件非常适合以下应用：两维或三维超声探头的信号单
元选择或用于替代继电器。器件采用200V制造工艺，提供16路由数字接口控制的高压、低电荷注入SPST开关。
MAX14805/MAX14806输出开关配置成两组八路SPST模拟开关。开关由两个输入逻辑DIN1和DIN2控制(分别控制开关0
至7和8至15)。MAX14806在每个开关终端集成了40kΩ放电电阻，有助于减小压电元件等容性负载中的电压累积。
MAX14805/MAX14806采用宽范围高压供电，包括V
PP
/V
NN
= +100V/-100V、+200V/0V和+40V/-160V。数字接口由独立
的V
DD
供电，供电范围为+2.7V至+5.5V。数字输入DIN1、DIN2和/LE工作在V
DD
供电电压。
MAX14805CCM+是Supertex HV2631的引脚兼容替代产品；MAX14806CCM+是Supertex HV2731的引脚兼容替代产
品。两款器件均采用48引脚TQFP封装，工作在-40°C至+85°C扩展级温度范围。
特性：特性：
●高性能HVCMOS技术
●两组8通道SPST高压模拟开关
●直流至20MHz低压模拟信号频率范围
●+2.7V至+5.5V逻辑电源电压
●超低(0.1uA，典型值)静态电流
●低电荷注入、低电容、20Ω开关
●5MHz (50Ω)时关断隔离为-77dB (典型值)
●灵活的高压电源(V
PP
- V
NN
= 230V)
应用：应用：
●医疗超声成像
●无损伤诊断(NDT)
