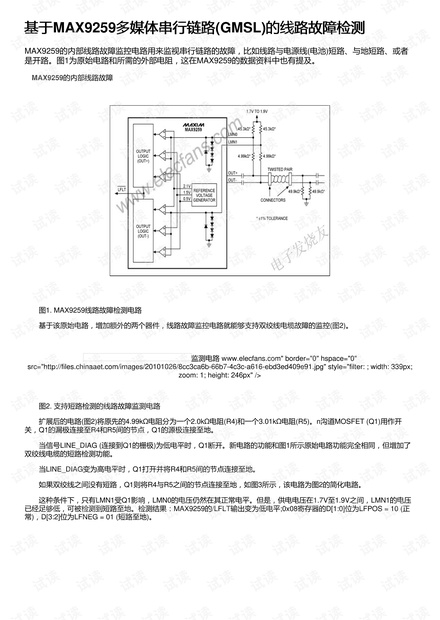

基于基于MAX9259多媒体串行链路多媒体串行链路(GMSL)的线路故障检测的线路故障检测
MAX9259的内部线路故障监控电路用来监视串行链路的故障，比如线路与电源线(电池)短路、与地短路、或者
是开路。图1为原始电路和所需的外部电阻，这在MAX9259的数据资料中也有提及。
MAX9259的内部线路故障

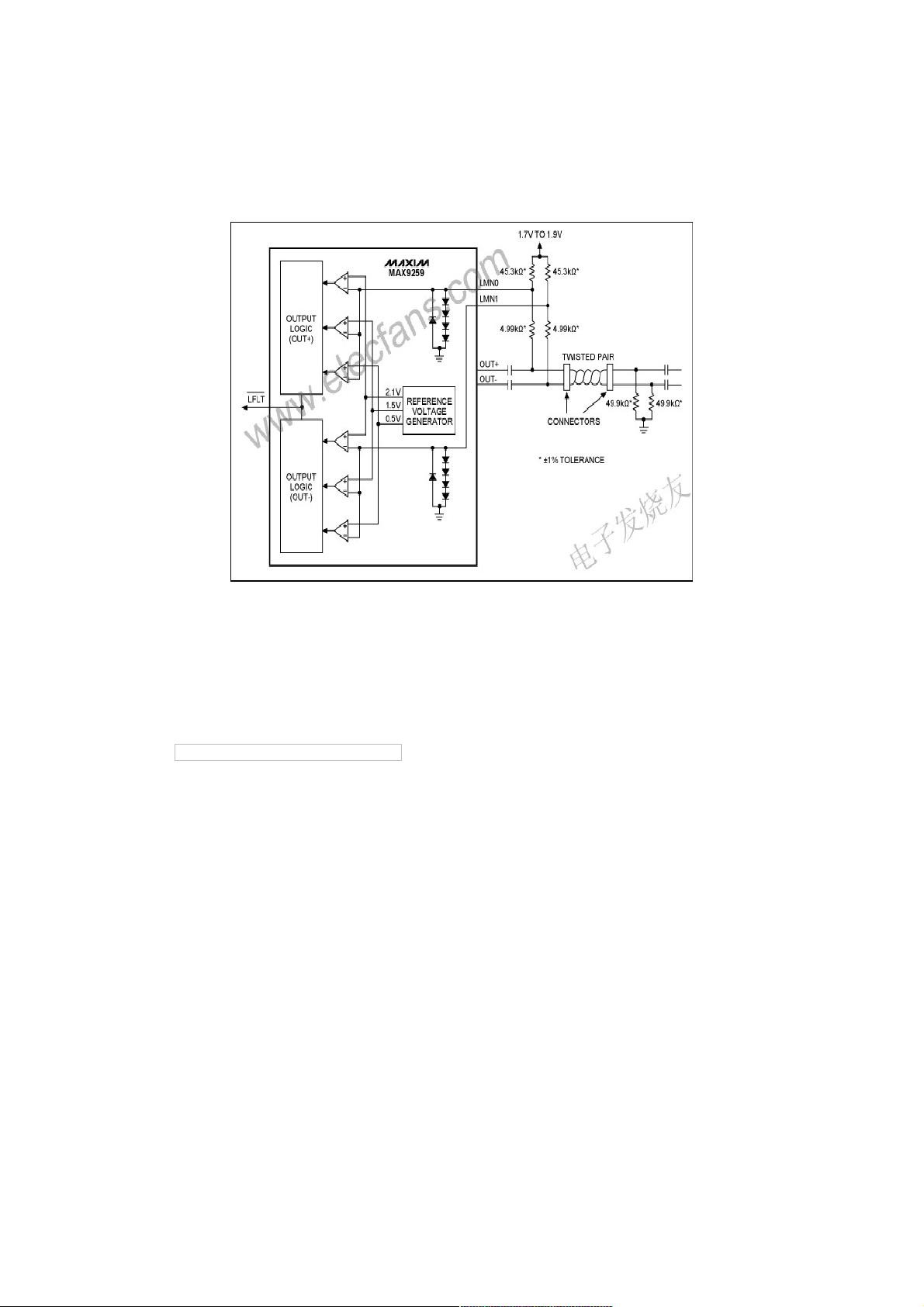

图1. MAX9259线路故障检测电路
基于该原始电路，增加额外的两个器件，线路故障监控电路就能够支持双绞线电缆故障的监控(图2)。
监测电路 www.elecfans.com" border="0" hspace="0"
src="http://files.chinaaet.com/images/20101026/8cc3ca6b-66b7-4c3c-a616-ebd3ed409e91.jpg" style="filter: ; width: 339px;
zoom: 1; height: 246px" />
图2. 支持短路检测的线路故障监测电路
扩展后的电路(图2)将原先的4.99kΩ电阻分为一个2.0kΩ电阻(R4)和一个3.01kΩ电阻(R5)。n沟道MOSFET (Q1)用作开
关，Q1的漏极连接至R4和R5间的节点，Q1的源极连接至地。
当信号LINE_DIAG (连接到Q1的栅极)为低电平时，Q1断开。新电路的功能和图1所示原始电路功能完全相同，但增加了
双绞线电缆的短路检测功能。
当LINE_DIAG变为高电平时，Q1打开并将R4和R5间的节点连接至地。
如果双绞线之间没有短路，Q1则将R4与R5之间的节点连接至地，如图3所示，该电路为图2的简化电路。
这种条件下，只有LMN1受Q1影响，LMN0的电压仍然在其正常电平。但是，供电电压在1.7V至1.9V之间，LMN1的电压
已经足够低，可被检测到短路至地。检测结果：MAX9259的/LFLT输出变为低电平;0x08寄存器的D[1:0]位为LFPOS = 10 (正
常)，D[3:2]位为LFNEG = 01 (短路至地)。
