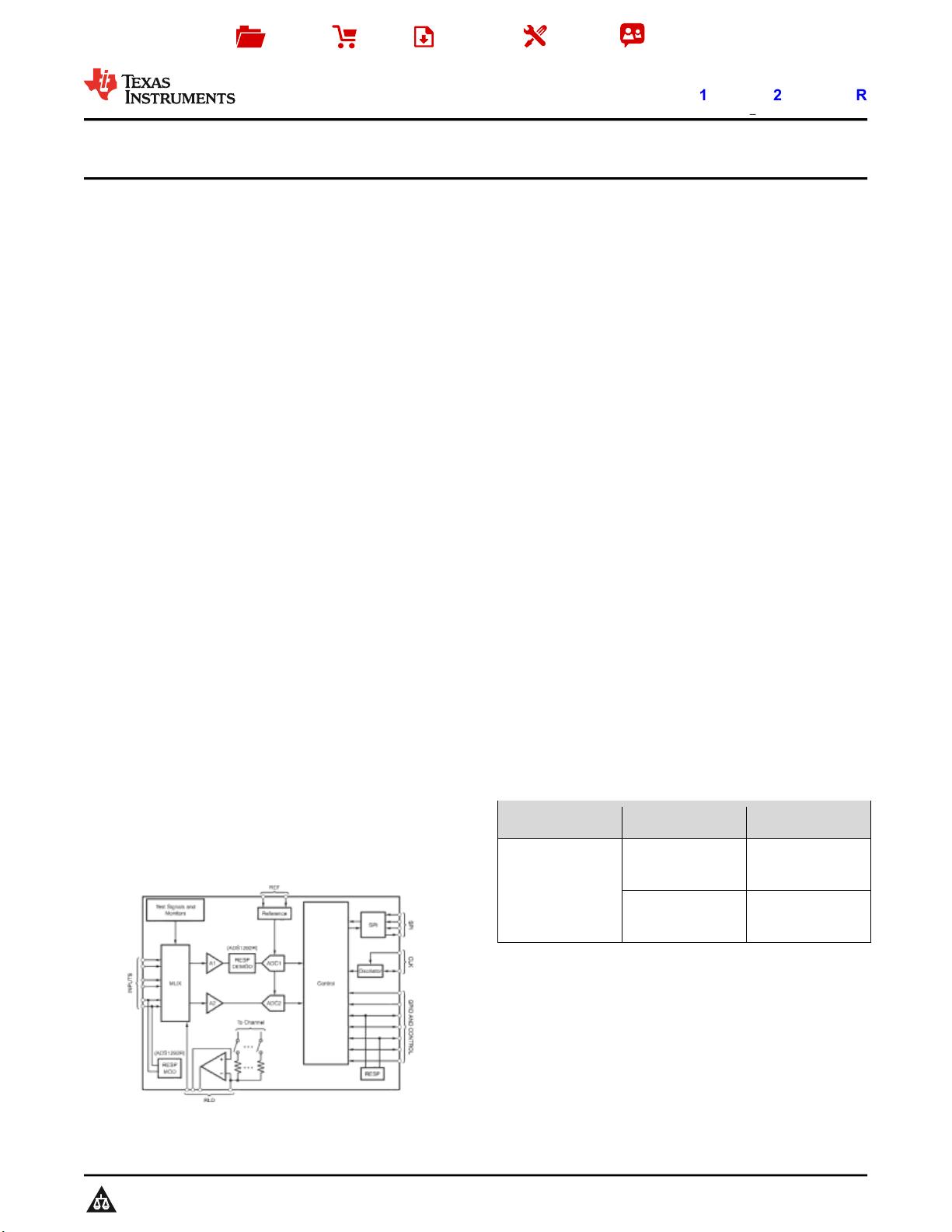

ADS129x 24

1 个

1 • 两个低噪声 PGA 和两个增益 ADC

（ADS1292 和 ADS1292R ）

• 低功耗：335 μ W / 通道

• 输入侧参考噪声：8 μ V

（150Hz 带宽，G = 6 ）

• 输入额定电流：200pA

• 数据速率：125SPS 至 8kSPS

• 共模抑制比：120dB

• 可编程增益：1 ，2 ，3 ，4 ，6 ，8 或 12

• 电源：单极或者双极

– 模拟：2.7V 至 5.25V

– 数字：1.7V 至 3.6V

• 内置右腿驱动放大器，持续断线检测，测试信号

• 集成型呼吸阻抗测量（ADS1292R）

• 内置振荡器和基准

• 灵活的断电，待机模式

• SPI™ 兼容串行接口

• 工作温度范围：–40°C 至+ 85°C

• 医疗仪器（ECG）包括：

– 患者监护：动态心电图（心电图），事件，压力

和生命体征，包括心电图，AED 和远程医疗

– 个人护理和健身监视器

（心率，呼吸和 ECG ）

• 先进，同步，多通道数据采集

1个

ADS1291 ，ADS1292 和 ADS1292R 是多通道同步采

样 24 位 Δ - Σ 模数转换器（ADC），它们具有内置的增

益放大器（PGA），内部基准和板载振荡器。

ADS1291 ，ADS1292 和 ADS1292R 包含便携式低功

耗医疗心电图（ECG），体育和健身应用通常所需的所

有功能。

具备高集成度和出色的性能，ADS1291 ，ADS1292

和 ADS1292R 可在显着减小尺寸，体积和总体成本的

替代下创建可扩展的医疗仪器系统。

ADS1291 ，ADS1292 和 ADS1292R 每通道具有灵活

的输入多路替代器，此多路替代器可独立连接至内部

生成的信号，实现测试，温度和持续断线检测。一配

置生成右腿驱动（RLD）输出信号。ADS1291 ，

ADS1292 和 ADS1292R 工作时的数据速率高达

8kSPS 。通过器件内部激励灌电流或拉电流，可在器

件内部执行持续断线检测。ADS1292R 版本包括一个

完全集成的呼吸阻抗测量功能。

这些器件采用 5 毫米×5 毫米，32 引脚薄型四方扁平封

装（TQFP）和 4mm x 4mm 的，32 引脚无引线四方

扁平

封装（VQFN）。额定工作温度范围–40°C 至+ 85°C 。

（1）

ADS129x

TQFP（32）

5.00 毫米×5.00 毫

米

VQFN（32）

4.00 毫米×4.00 毫

米

（1）如需了解所有可用封装，请参见数据表末尾的可订购产品附

录。

1 ................................................. .........................

2 ............................................................... ............

............. 1

3 ................................................................ ...........

.............. 1

本文档旨在为方便起见，提供有关 TI 产品中文版本的信息，以确认产品的概要。有关适用的官方英文版本的最新信息，访问请 www.ti.com ，其内容始终优先。TI 不保证翻译的精确

和有效性。在实际设计之前，请重新参考最新版本的英文版本。

英文数据表：SBAS502
