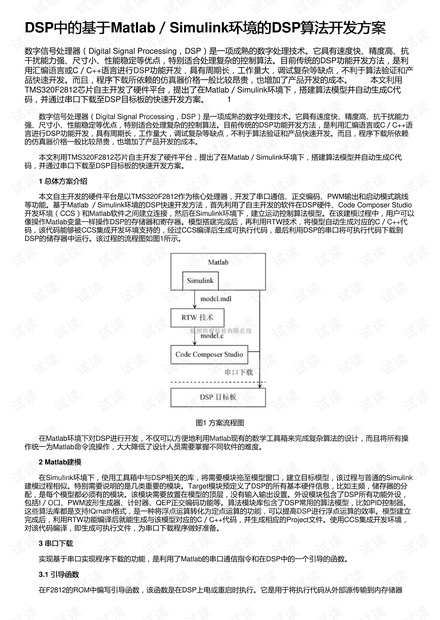

DSP中的基于中的基于Matlab／／Simulink环境的环境的DSP算法开发方案算法开发方案
数字信号处理器（Digital Signal Processing，DSP）是一项成熟的数字处理技术。它具有速度快、精度高、抗
干扰能力强、尺寸小、性能稳定等优点，特别适合处理复杂的控制算法。目前传统的DSP功能开发方法，是利
用汇编语言或C／C++语言进行DSP功能开发，具有周期长，工作量大，调试复杂等缺点，不利于算法验证和产
品快速开发。而且，程序下载所依赖的仿真器价格一般比较昂贵，也增加了产品开发的成本。 本文利用
TMS320F2812芯片自主开发了硬件平台，提出了在Matlab／Simulink环境下，搭建算法模型并自动生成C代
码，并通过串口下载至DSP目标板的快速开发方案。 1
数字信号处理器（Digital Signal Processing，DSP）是一项成熟的数字处理技术。它具有速度快、精度高、抗干扰能力
强、尺寸小、性能稳定等优点，特别适合处理复杂的控制算法。目前传统的DSP功能开发方法，是利用汇编语言或C／C++语
言进行DSP功能开发，具有周期长，工作量大，调试复杂等缺点，不利于算法验证和产品快速开发。而且，程序下载所依赖
的仿真器价格一般比较昂贵，也增加了产品开发的成本。
本文利用TMS320F2812芯片自主开发了硬件平台，提出了在Matlab／Simulink环境下，搭建算法模型并自动生成C代
码，并通过串口下载至DSP目标板的快速开发方案。
1 总体方案介绍总体方案介绍
本文自主开发的硬件平台是以TMS320F2812作为核心处理器，开发了串口通信、正交编码、PWM输出和启动模式跳线
等功能。基于Matlab ／Simulink环境的DSP快速开发方法，首先利用了自主开发的软件在DSP硬件、Code Composer Studio
开发环境（CCS）和Matlab软件之间建立连接，然后在Simulink环境下，建立运动控制算法模型。在该建模过程中，用户可以
像操作Matlab变量一样操作DSP的存储器和寄存器。模型搭建完成后，再利用RTW技术，将模型自动生成对应的C／C++代
码，该代码能够被CCS集成开发环境支持的，经过CCS编译后生成可执行代码，最后利用DSP的串口将可执行代码下载到

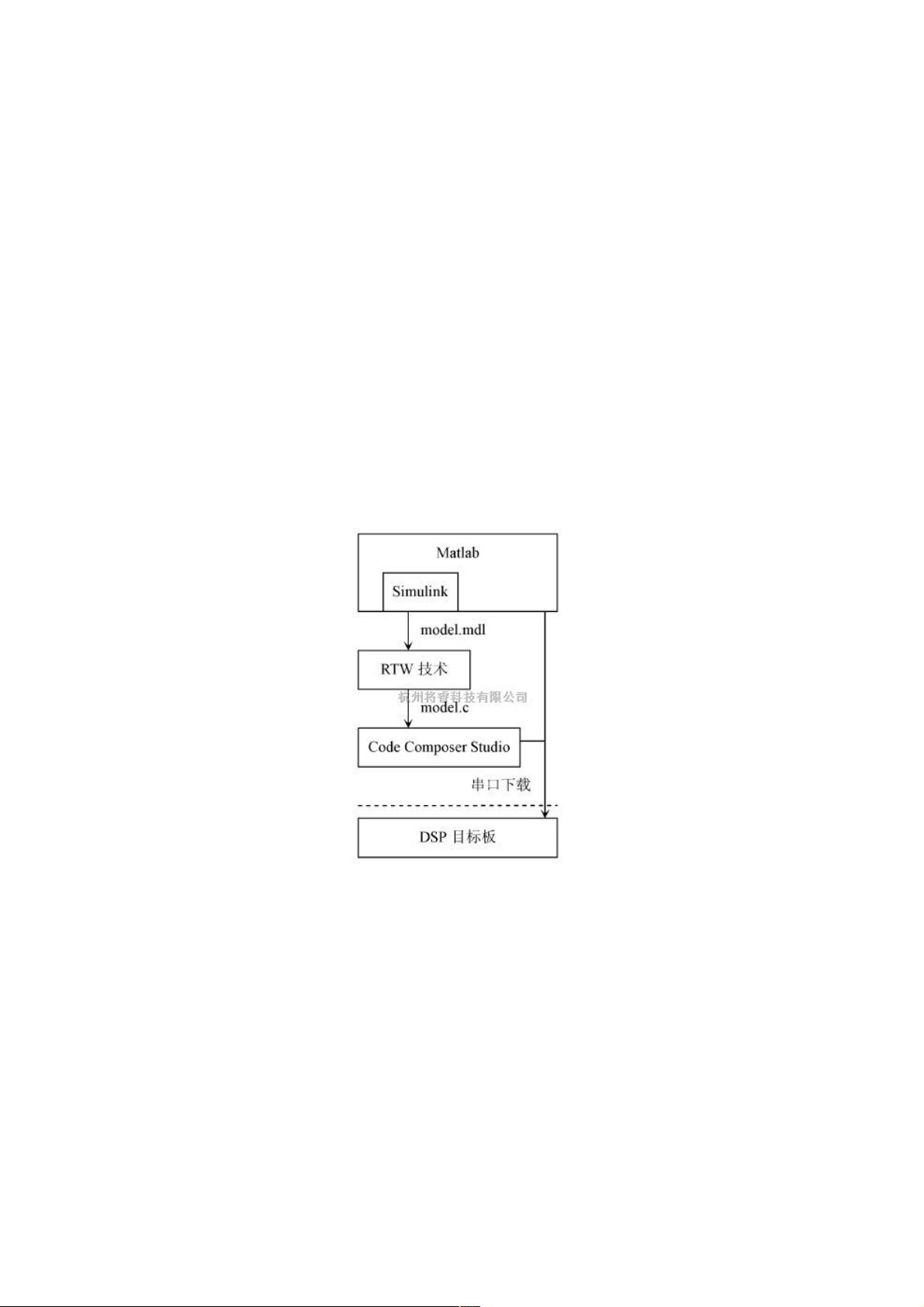

DSP的储存器中运行。该过程的流程图如图1所示。
图1 方案流程图
在Matlab环境下对DSP进行开发，不仅可以方便地利用Matlab现有的数学工具箱来完成复杂算法的设计，而且将所有操
作统一为Matlab命令流操作，大大降低了设计人员需要掌握不同软件的难度。
2 Matlab建模建模
在SimuIink环境下，使用工具箱中与DSP相关的库，将需要模块拖至模型窗口，建立目标模型，该过程与普通的Simulink
建模过程相似。特别需要说明的是几类重要的模块。Target模块预定义了DSP的所有基本硬件信息，比如主频，储存器的分
配，是每个模型都必须有的模块。该模块需要放置在模型的顶层，没有输入输出设置。外设模块包含了DSP所有功能外设，
包括I／O口、PWM波形生成器、计时器、QEP正交编码功能等。算法模块库包含了DSP常用的算法模型，比如PID控制器。
这些算法库都是支持IQrnath格式，是一种将浮点运算转化为定点运算的功能，可以提高DSP进行浮点运算的效率。模型建立
完成后，利用RTW功能编译后就能生成与该模型对应的C／C++代码，并生成相应的Project文件。使用CCS集成开发环境，
对该代码编译，即生成可执行文件，为串口下载程序做好准备。
3 串口下载串口下载
实现基于串口实现程序下载的功能，是利用了Matlab的串口通信指令和在DSP中的一个引导的函数。
3.1 引导函数引导函数
在F2812的ROM中编写引导函数，该函数是在DSP上电或重启时执行。它是用于将执行代码从外部源传输到内存储器
