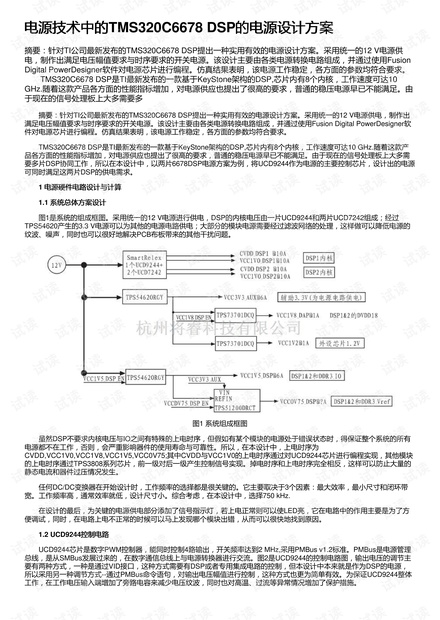

电源技术中的电源技术中的TMS320C6678 DSP的电源设计方案的电源设计方案
摘要：针对TI公司最新发布的TMS320C6678 DSP提出一种实用有效的电源设计方案。采用统一的12 V电源供
电，制作出满足电压幅值要求与时序要求的开关电源。该设计主要由各类电源转换电路组成，并通过使用Fusion
Digital PowerDesigner软件对电源芯片进行编程。仿真结果表明，该电源工作稳定，各方面的参数均符合要求。
TMS320C6678 DSP是TI最新发布的一款基于KeyStone架构的DSP,芯片内有8个内核，工作速度可达10
GHz.随着这款产品各方面的性能指标增加，对电源供应也提出了很高的要求，普通的稳压电源早已不能满足。由
于现在的信号处理板上大多需要多
摘要：针对TI公司最新发布的TMS320C6678 DSP提出一种实用有效的电源设计方案。采用统一的12 V电源供电，制作出
满足电压幅值要求与时序要求的开关电源。该设计主要由各类电源转换电路组成，并通过使用Fusion Digital PowerDesigner软
件对电源芯片进行编程。仿真结果表明，该电源工作稳定，各方面的参数均符合要求。
TMS320C6678 DSP是TI最新发布的一款基于KeyStone架构的DSP,芯片内有8个内核，工作速度可达10 GHz.随着这款产
品各方面的性能指标增加，对电源供应也提出了很高的要求，普通的稳压电源早已不能满足。由于现在的信号处理板上大多需
要多片DSP协同工作，所以在本设计中，以两片6678DSP电源方案为例，将UCD9244作为电源的主要控制芯片，设计出的电源
可同时满足这两片DSP的供电需求。
1 电源硬件电路设计与计算电源硬件电路设计与计算
1.1 系统总体方案设计系统总体方案设计
图1是系统的组成框图。采用统一的12 V电源进行供电，DSP的内核电压由一片UCD9244和两片UCD7242组成；经过
TPS54620产生的3.3 V电源可以为其他的电源电路供电；大部分的模块电源需要经过滤波网络的处理，这样做可以降低电源的
纹波、噪声，同时也可以很好地解决PCB布板带来的其他干扰问题。

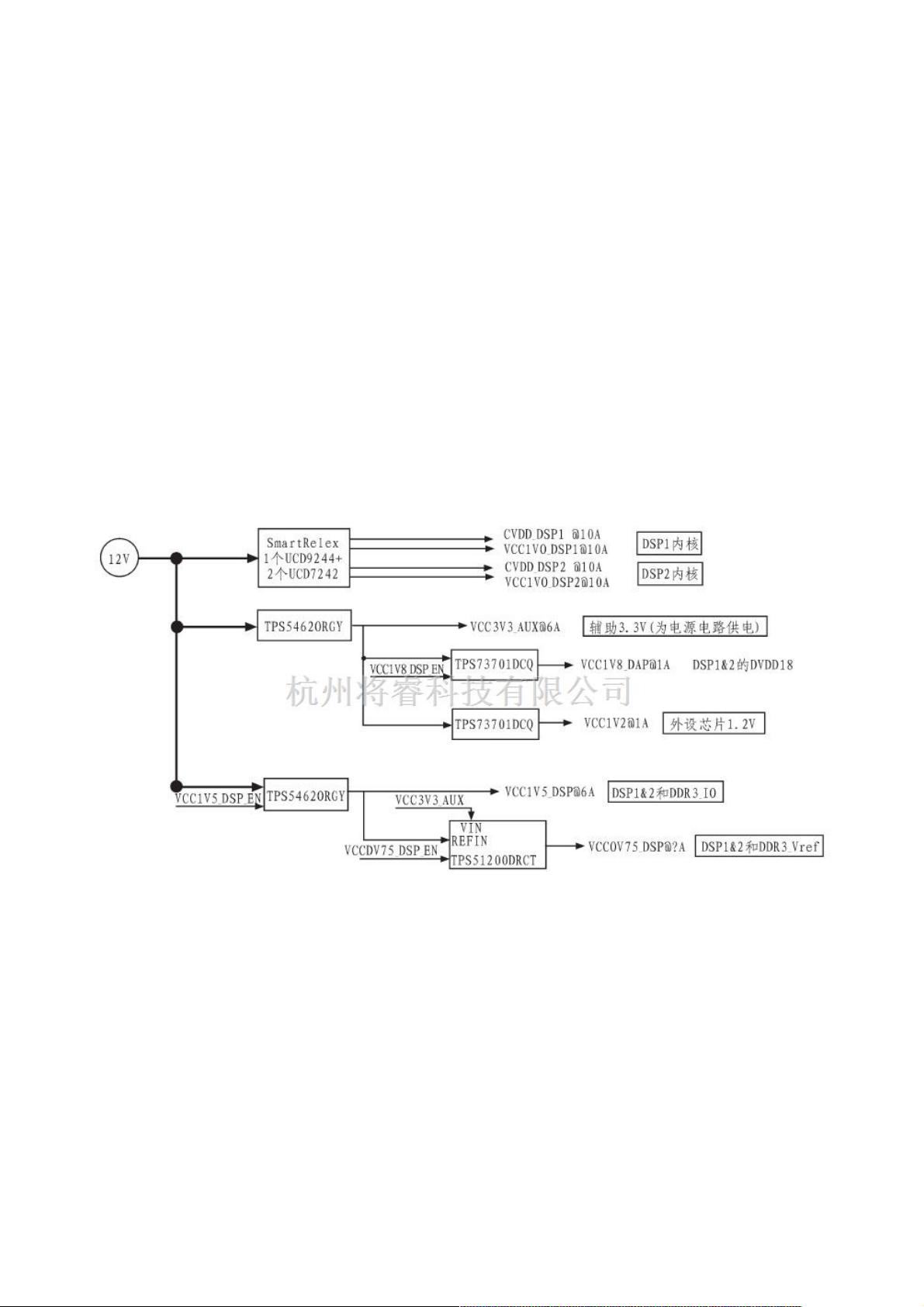

图1 系统组成框图
虽然DSP不要求内核电压与IO之间有特殊的上电时序，但假如有某个模块的电源处于错误状态时，得保证整个系统的所有
电源都不在工作，否则，会严重影响器件的使用寿命与可靠性。所以，在本设计中，上电时序为
CVDD,VCC1V0,VCC1V8,VCC1V5,VCC0V75;其中CVDD与VCC1V0的上电时序通过对UCD9244芯片进行编程实现，其他模块
的上电时序通过TPS3808系列芯片，前一级对后一级产生控制信号实现。掉电时序和上电时序完全相反，这样可以防止大量的
静态电流和器件过压情况发生。
任何DC/DC变换器在开始设计时，工作频率的选择都是很关键的。它主要取决于3个因素：最大效率，最小尺寸和闭环带
宽。工作频率高，通常效率就低，设计尺寸小。综合考虑，在本设计中，选择750 kHz.
在设计的最后，为关键的电源供电部分添加了信号指示灯，若上电正常则可以使LED亮，它在电路中的作用主要是为了方
便调试，同时，在电路上电不正常的时候可以马上发现哪个模块出错，从而可以很快地找到原因。
1.2 UCD9244控制电路控制电路
UCD9244芯片是数字PWM控制器，能同时控制4路输出，开关频率达到2 MHz,采用PMBus v1.2标准。PMBus是电源管理
总线，是从SMBus发展过来的，在数字通信总线上与电源转换器进行交流。图2是UCD9244的控制电路图，输出电压的调节主
要有两种方式，一种是通过VID接口，这种方式需要有DSP或者专用集成电路的控制，但本设计中本来就是作为DSP的电源，
所以采用另一种调节方式--通过PMBus命令语句，对输出电压幅值进行控制，这种方式也更为简单有效。为保证UCD9244整体
工作，在工作电压输入端增加了旁路电容来减少电压纹波，同时也对高温、过流等异常情况增加了保护措施。
