基于基于Zigbee技术的温室大棚监控系统技术的温室大棚监控系统
近年来在国内外的市场上出现了众多采用GPRS技术的温室大棚监控设备，该技术和设备具有传输信息量大、可
远程操控及具有较高的可靠性，但其设备造价和通信费都较高，因而很难得到广泛推广。因此笔者开发了一种
基于Zigbee技术的温室大棚监控系统，该系统具有低功耗、低成本、高可靠性、低复杂度、安装维护简单和扩
展性强等优点，为温室大棚监控系统的推广提供了一个不可多得的平台。
Zigbee技术的温室大棚监控系统，该系统具有低功耗、低成本、高可靠性、低复杂度、安装维护简单和扩展性强等优点，为
温室大棚监控系统的推广提供了一个不可多得的平台。
1 Zigbee无线通信技术系统结构
Zigbee是符合IEEE 802.15.4标准的新兴无线网络通信协议，其发起组织Zigbee联盟于2004年底发布了最早的1.0版本规
范，之后相继推出了Zigbee2006和Zigbee PRO两个升级版本。有关Zigbee的产品还大多处于研究阶段，但鉴于其众多的优
点，相信不久，基于
1.1 Zigbee技术的主要特点
1)低功耗。在低耗电待机模式下，2节5号干电池可支持1个节点工作6～24个月，甚至更长。
2)低成本。通过大幅简化协议(不到蓝牙的1/10)，降低了对通信控制器的要求。
3)低速率。在2.4 GHz的工作频率下可提供250 kbps的原始数据吞吐率，满足低速率传输数据的应用需求。
4)近距离。相邻节点之间传输范围一般介于10～100 m之间，在增加RF发射功率后，亦可增加到1～3 km。
5)短时延。Zigbee的响应速度较快，一般从睡眠转入工作状态只需15 ms，节点连接进入网络只需30 ms，进一步节省了
电能。
6)高容量。Zigbee可采用星状、片状和网状网络结构，一个主节点可管理多达254个子节点。
7)高安全。Zigbee提供了三级安全模式。
8)免执照频段。采用直接序列扩频在工业科学医疗(ISM)频段。
1.2 Zigbee协议的系统结构

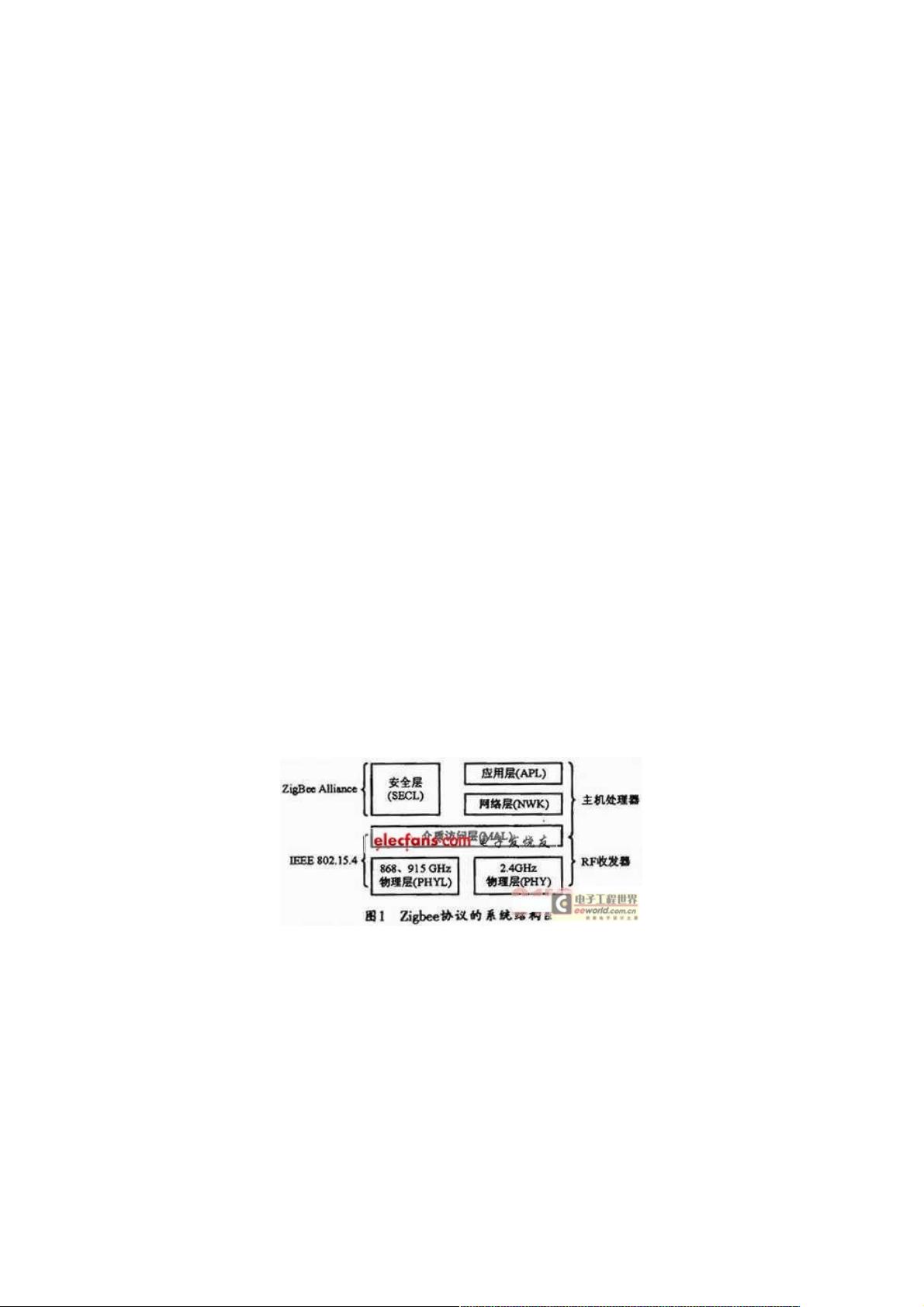

Zigbee协议的系统结构如图1所示。
本设计所采用的主控制器是由美国TI公司生产的CC2430无线单片机，该单片机承载了Zigbee技术的片上系统(SoC)，属
增强型的51单片机，是高度整合了的系统级射频收发器，其主要特点如下：
1)芯片内部已经集成了相关的RF电路，因此外围接口电路比较简单。
2)该芯片为增强型8051微处理器，内置看门狗、AD转换等模块，因此功能强大。
3)该芯片价格低廉，外围电路简单，因此具有较低的开发成本。
2 系统硬件组成
在本系统中，根据功能硬件组成可分为传感器终端设备和中央控制设备两大部分，终端设备实现对监控点的数据采集和滴
灌开关、遮光板角度调节步进电机、日光灯和通风设备控制;中央控制设备则实现对各终端收集的数据进行处理比对和控制输
出。
2.1 传感器终端
