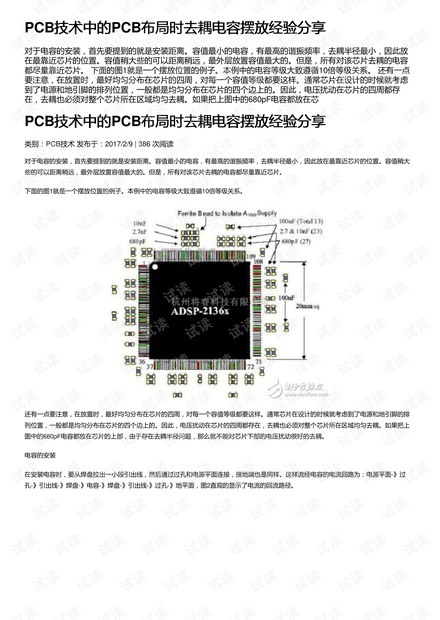

PCB技术中的技术中的PCB布局时去耦电容摆放经验分享布局时去耦电容摆放经验分享
类别：PCB技术 发布于：2017/2/9 | 386 次阅读
对于电容的安装，首先要提到的就是安装距离。容值最小的电容，有最高的谐振频率，去耦半径最小，因此放在最靠近芯片的位置。容值稍大
些的可以距离稍远，最外层放置容值最大的。但是，所有对该芯片去耦的电容都尽量靠近芯片。

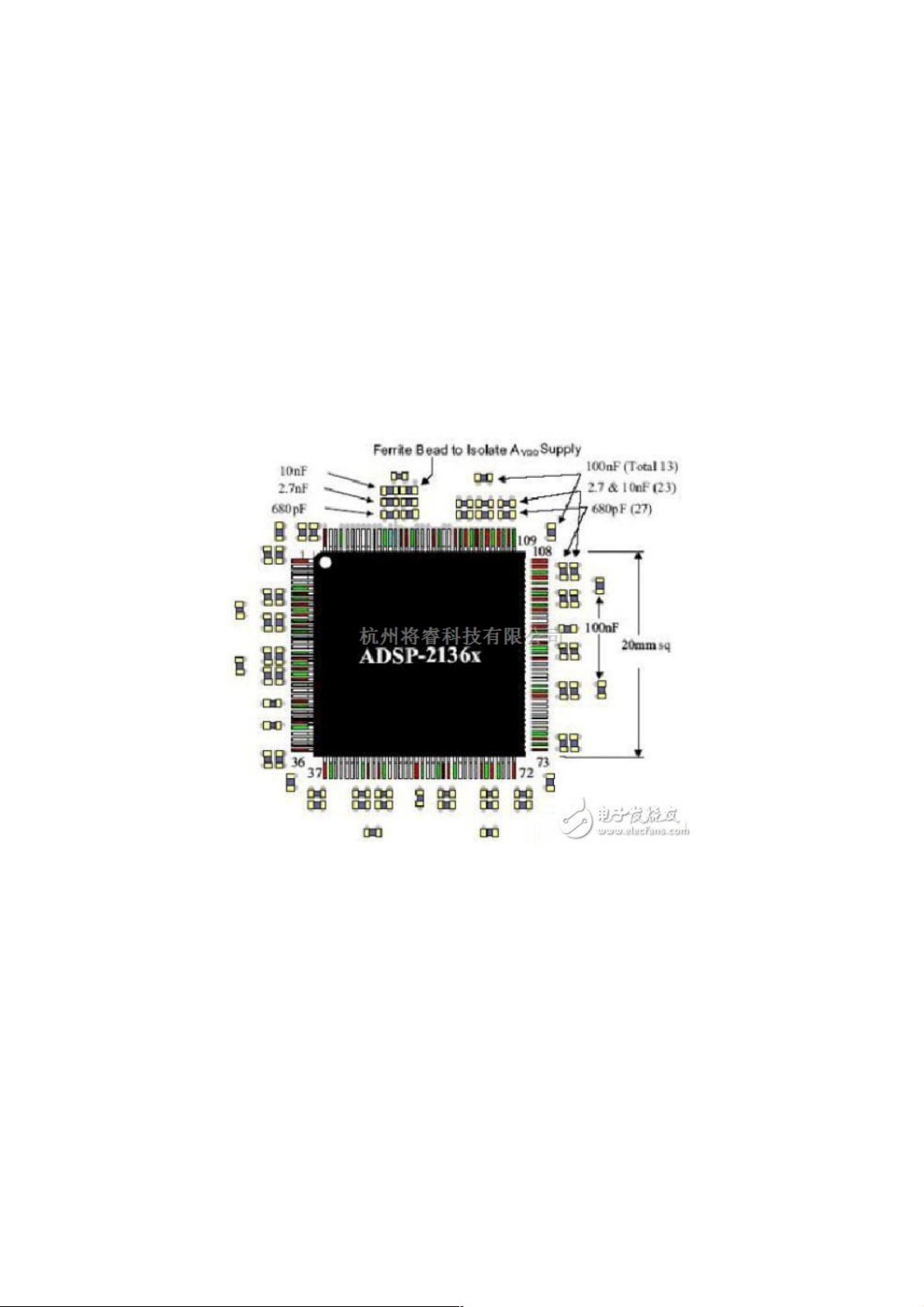

下面的图1就是一个摆放位置的例子。本例中的电容等级大致遵循10倍等级关系。
还有一点要注意，在放置时，最好均匀分布在芯片的四周，对每一个容值等级都要这样。通常芯片在设计的时候就考虑到了电源和地引脚的排
列位置，一般都是均匀分布在芯片的四个边上的。因此，电压扰动在芯片的四周都存在，去耦也必须对整个芯片所在区域均匀去耦。如果把上
图中的680pF电容都放在芯片的上部，由于存在去耦半径问题，那么就不能对芯片下部的电压扰动很好的去耦。
电容的安装
在安装电容时，要从焊盘拉出一小段引出线，然后通过过孔和电源平面连接，接地端也是同样。这样流经电容的电流回路为：电源平面-》过
孔-》引出线-》焊盘-》电容-》焊盘-》引出线-》过孔-》地平面，图2直观的显示了电流的回流路径。
