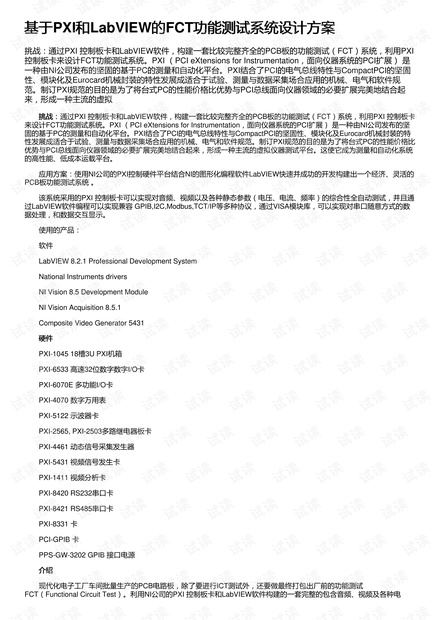

基于基于PXI和和LabVIEW的的FCT功能测试系统设计方案功能测试系统设计方案
挑战：通过PXI 控制板卡和LabVIEW软件，构建一套比较完整齐全的PCB板的功能测试（FCT）系统，利用PXI
控制板卡来设计FCT功能测试系统。PXI （PCI eXtensions for Instrumentation，面向仪器系统的PCI扩展） 是
一种由NI公司发布的坚固的基于PC的测量和自动化平台。PXI结合了PCI的电气总线特性与CompactPCI的坚固
性、模块化及Eurocard机械封装的特性发展成适合于试验、测量与数据采集场合应用的机械、电气和软件规
范。制订PXI规范的目的是为了将台式PC的性能价格比优势与PCI总线面向仪器领域的必要扩展完美地结合起
来，形成一种主流的虚拟
挑战： 挑战：通过PXI 控制板卡和LabVIEW软件，构建一套比较完整齐全的PCB板的功能测试（FCT）系统，利用PXI 控制板卡
来设计FCT功能测试系统。PXI （PCI eXtensions for Instrumentation，面向仪器系统的PCI扩展） 是一种由NI公司发布的坚
固的基于PC的测量和自动化平台。PXI结合了PCI的电气总线特性与CompactPCI的坚固性、模块化及Eurocard机械封装的特
性发展成适合于试验、测量与数据采集场合应用的机械、电气和软件规范。制订PXI规范的目的是为了将台式PC的性能价格比
优势与PCI总线面向仪器领域的必要扩展完美地结合起来，形成一种主流的虚拟仪器测试平台。这使它成为测量和自动化系统
的高性能、低成本运载平台。
应用方案：使用NI公司的PXI控制硬件平台结合NI的图形化编程软件LabVIEW快速并成功的开发构建出一个经济、灵活的
PCB板功能测试系统 。
该系统采用的PXI 控制板卡可以实现对音频、视频以及各种静态参数（电压、电流、频率）的综合性全自动测试，并且通
过LabVIEW软件编程可以实现兼容 GPIB,I2C,Modbus,TCT/IP等多种协议，通过VISA模块库，可以实现对串口随意方式的数
据处理，和数据交互显示。
使用的产品：
软件
LabVIEW 8.2.1 Professional Development System
National Instruments drivers
NI Vision 8.5 Development Module
NI Vision Acquisition 8.5.1
Composite Video Generator 5431
硬件 硬件
PXI-1045 18槽3U PXI机箱
PXI-6533 高速32位数字数字I/O卡
PXI-6070E 多功能I/O卡
PXI-4070 数字万用表
PXI-5122 示波器卡
PXI-2565, PXI-2503多路继电器板卡
PXI-4461 动态信号采集发生器
PXI-5431 视频信号发生卡
PXI-1411 视频分析卡
PXI-8420 RS232串口卡
PXI-8421 RS485串口卡
PXI-8331 卡
PCI-GPIB 卡
PPS-GW-3202 GPIB 接口电源
介绍 介绍
现代化电子工厂车间批量生产的PCB电路板，除了要进行ICT测试外，还要做最终打包出厂前的功能测试
FCT（Functional Circuit Test）。利用NI公司的PXI 控制板卡和LabVIEW软件构建的一套完整的包含音频、视频及各种电
