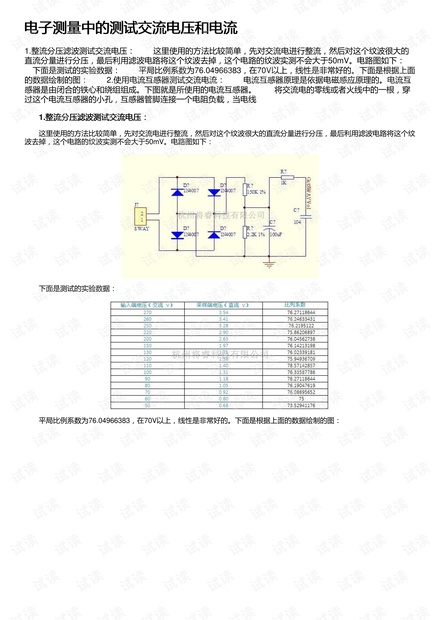

电子测量中的测试交流电压和电流电子测量中的测试交流电压和电流
1.整流分压滤波测试交流电压： 这里使用的方法比较简单，先对交流电进行整流，然后对这个纹波很大的
直流分量进行分压，最后利用滤波电路将这个纹波去掉，这个电路的纹波实测不会大于50mV。电路图如下：
下面是测试的实验数据： 平局比例系数为76.04966383，在70V以上，线性是非常好的。下面是根据上面
的数据绘制的图： 2.使用电流互感器测试交流电流： 电流互感器原理是依据电磁感应原理的。电流互
感器是由闭合的铁心和绕组组成。下图就是所使用的电流互感器。 将交流电的零线或者火线中的一根，穿
过这个电流互感器的小孔，互感器管脚连接一个电阻负载，当电线
1.整流分压滤波测试交流电压：整流分压滤波测试交流电压：
这里使用的方法比较简单，先对交流电进行整流，然后对这个纹波很大的直流分量进行分压，最后利用滤波电路将这个纹

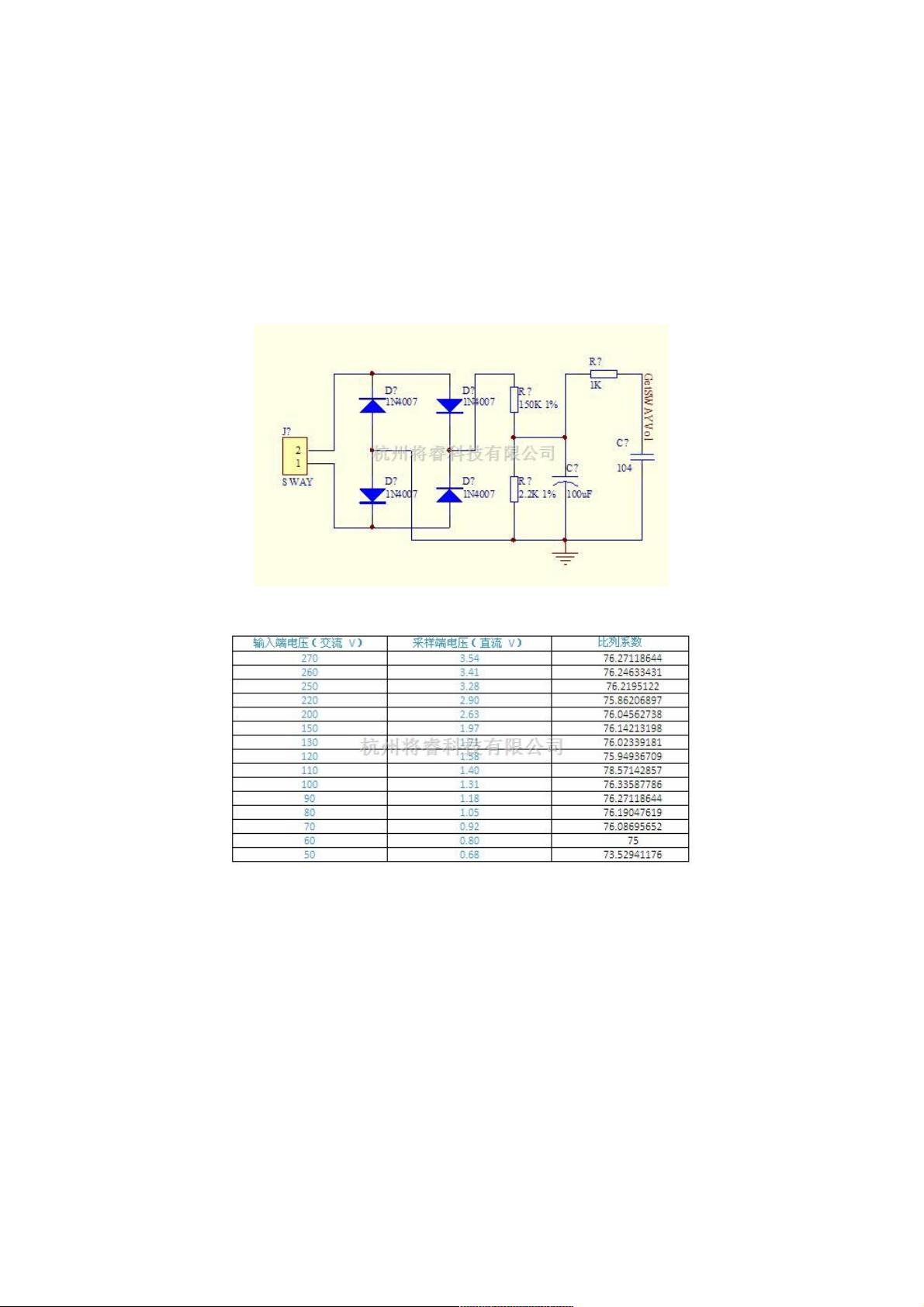

波去掉，这个电路的纹波实测不会大于50mV。电路图如下：
下面是测试的实验数据：
平局比例系数为76.04966383，在70V以上，线性是非常好的。下面是根据上面的数据绘制的图：
