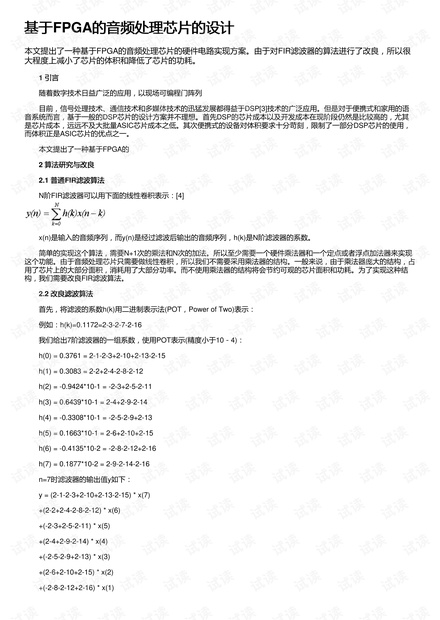

基于基于FPGA的音频处理芯片的设计的音频处理芯片的设计
本文提出了一种基于FPGA的音频处理芯片的硬件电路实现方案。由于对FIR滤波器的算法进行了改良，所以很
大程度上减小了芯片的体积和降低了芯片的功耗。
1 引言引言
随着数字技术日益广泛的应用，以现场可编程门阵列
目前，信号处理技术、通信技术和多媒体技术的迅猛发展都得益于DSP[3]技术的广泛应用。但是对于便携式和家用的语
音系统而言，基于一般的DSP芯片的设计方案并不理想。首先DSP的芯片成本以及开发成本在现阶段仍然是比较高的，尤其
是芯片成本，远远不及大批量ASIC芯片成本之低。其次便携式的设备对体积要求十分苛刻，限制了一部分DSP芯片的使用，
而体积正是ASIC芯片的优点之一。
本文提出了一种基于FPGA的
2 算法研究与改良算法研究与改良
2.1 普通普通FIR滤波算法滤波算法
N阶FIR滤波器可以用下面的线性卷积表示：[4]
x(n)是输入的音频序列，而y(n)是经过滤波后输出的音频序列，h(k)是N阶滤波器的系数。
简单的实现这个算法，需要N+1次的乘法和N次的加法。所以至少需要一个硬件乘法器和一个定点或者浮点加法器来实现
这个功能。由于音频处理芯片只需要做线性卷积，所以我们不需要采用乘法器的结构。一般来说，由于乘法器庞大的结构，占
用了芯片上的大部分面积，消耗用了大部分功率。而不使用乘法器的结构将会节约可观的芯片面积和功耗。为了实现这种结
构，我们需要改良FIR滤波算法。
2.2 改良滤波算法改良滤波算法
首先，将滤波的系数h(k)用二进制表示法(POT，Power of Two)表示：
例如：h(k)=0.1172=2-3-2-7-2-16
我们给出7阶滤波器的一组系数，使用POT表示(精度小于10－4)：
h(0) = 0.3761 = 2-1-2-3+2-10+2-13-2-15
h(1) = 0.3083 = 2-2+2-4-2-8-2-12
h(2) = -0.9424*10-1 = -2-3+2-5-2-11
h(3) = 0.6439*10-1 = 2-4+2-9-2-14
h(4) = -0.3308*10-1 = -2-5-2-9+2-13
h(5) = 0.1663*10-1 = 2-6+2-10+2-15
h(6) = -0.4135*10-2 = -2-8-2-12+2-16
h(7) = 0.1877*10-2 = 2-9-2-14-2-16
n=7时滤波器的输出值y如下：
y = (2-1-2-3+2-10+2-13-2-15) * x(7)
+(2-2+2-4-2-8-2-12) * x(6)
+(-2-3+2-5-2-11) * x(5)
+(2-4+2-9-2-14) * x(4)
+(-2-5-2-9+2-13) * x(3)
+(2-6+2-10+2-15) * x(2)
+(-2-8-2-12+2-16) * x(1)
