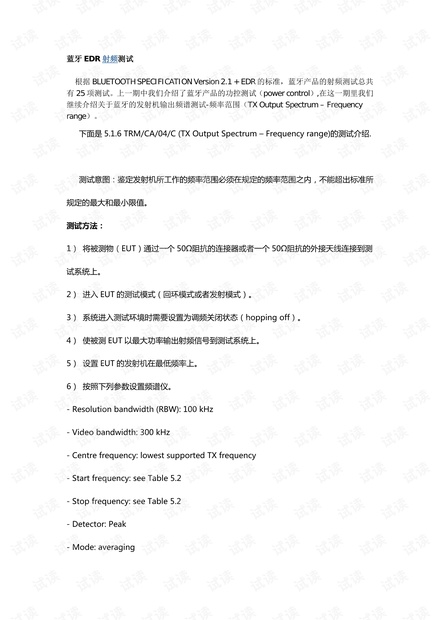

蓝牙 EDR 射频测试
根据 BLUETOOTH SPECIFICATION Version 2.1 + EDR 的标准，蓝牙产品的射频测试总共
有 25 项测试。上一期中我们介绍了蓝牙产品的功控测试（power control）,在这一期里我们
继续介绍关于蓝牙的发射机输出频谱测试-频率范围（TX Output Spectrum – Frequency
range）。
下面是 5.1.6 TRM/CA/04/C (TX Output Spectrum – Frequency range)的测试介绍.
测试意图：鉴定发射机所工作的频率范围必须在规定的频率范围之内，不能超出标准所
规定的最大和最小限值。
测试方法：
1） 将被测物（EUT）通过一个 50Ω阻抗的连接器或者一个 50Ω阻抗的外接天线连接到测
试系统上。
2） 进入 EUT 的测试模式（回环模式或者发射模式）。
3） 系统进入测试环境时需要设置为调频关闭状态（hopping off）。
4） 使被测 EUT 以最大功率输出射频信号到测试系统上。
5） 设置 EUT 的发射机在最低频率上。
6） 按照下列参数设置频谱仪。
- Resolution bandwidth (RBW): 100 kHz
- Video bandwidth: 300 kHz
- Centre frequency: lowest supported TX frequency
- Start frequency: see Table 5.2
- Stop frequency: see Table 5.2
- Detector: Peak
- Mode: averaging
