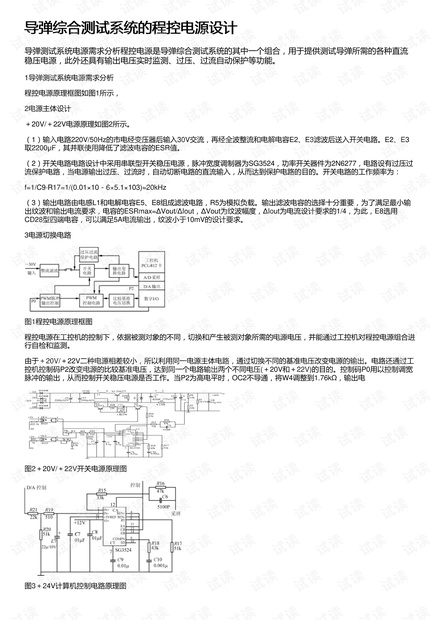

导弹综合测试系统的程控电源设计导弹综合测试系统的程控电源设计
导弹测试系统电源需求分析程控电源是导弹综合测试系统的其中一个组合，用于提供测试导弹所需的各种直流
稳压电源，此外还具有输出电压实时监测、过压、过流自动保护等功能。
1导弹测试系统电源需求分析

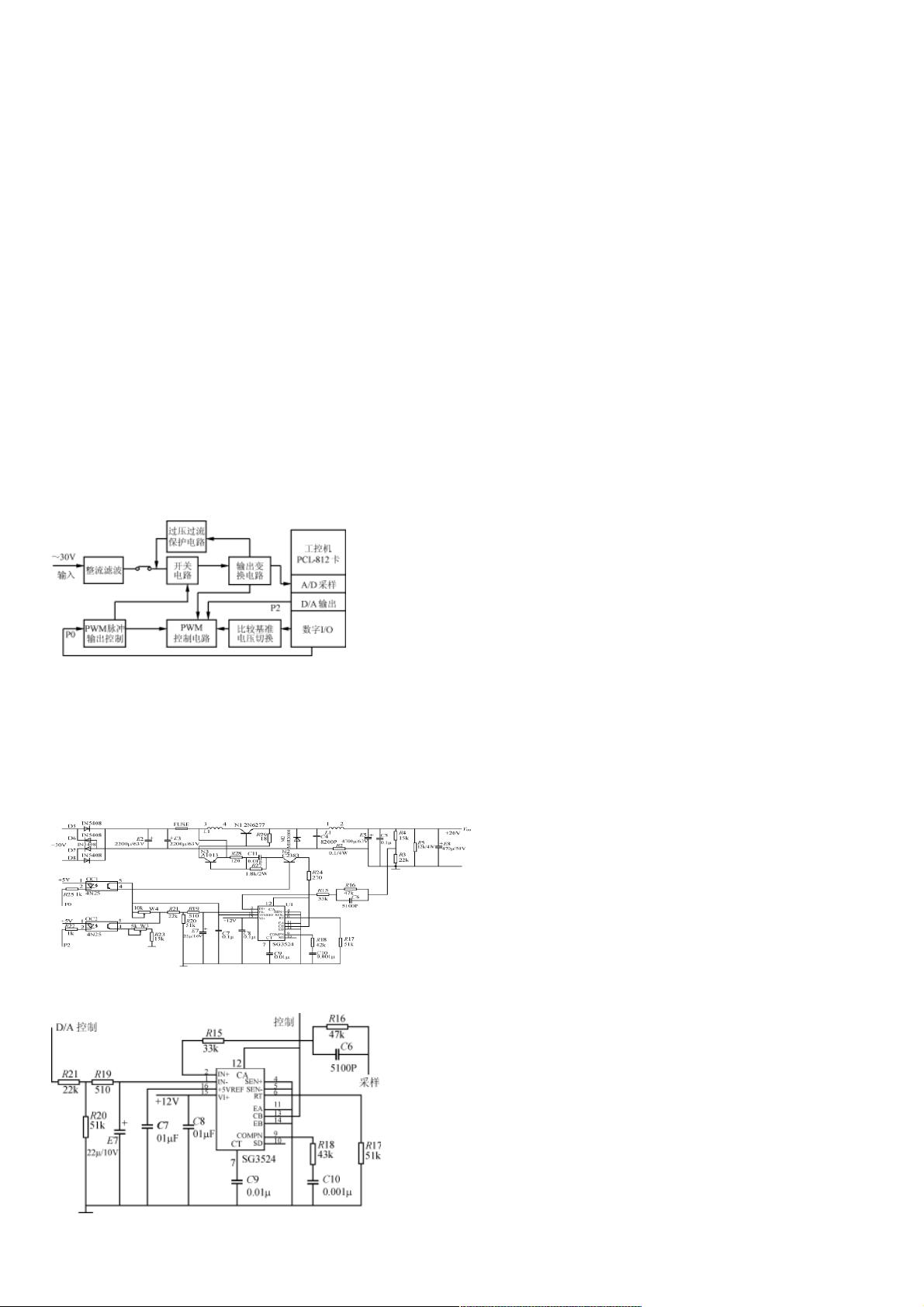

程控电源原理框图如图1所示，
2电源主体设计
＋20V/＋22V电源原理如图2所示。
（1）输入电路220V/50Hz的市电经变压器后输入30V交流，再经全波整流和电解电容E2、E3滤波后送入开关电路。E2、E3
取2200μF，其并联使用降低了滤波电容的ESR值。
（2）开关电路电路设计中采用串联型开关稳压电源，脉冲宽度调制器为SG3524，功率开关器件为2N6277，电路设有过压过
流保护电路，当电源输出过压、过流时，自动切断电路的直流输入，从而达到保护电路的目的。开关电路的工作频率为：
f=1/C9·R17=1/(0.01×10－6×5.1×103)≈20kHz
（3）输出电路由电感L1和电解电容E5、E8组成滤波电路，R5为模拟负载。输出滤波电容的选择十分重要，为了满足最小输
出纹波和输出电流要求，电容的ESRmax=ΔVout/ΔIout，ΔVout为纹波幅度，ΔIout为电流设计要求的1/4，为此，E8选用
CD28型四端电容，可以满足5A电流输出，纹波小于10mV的设计要求。
3电源切换电路
图1程控电源原理框图
程控电源在工控机的控制下，依据被测对象的不同，切换和产生被测对象所需的电源电压，并能通过工控机对程控电源组合进
行自检和监测。
由于＋20V/＋22V二种电源相差较小，所以利用同一电源主体电路，通过切换不同的基准电压改变电源的输出。电路还通过工
控机控制码P2改变电源的比较基准电压，达到同一个电路输出两个不同电压(＋20V和＋22V)的目的。控制码P0用以控制调宽
脉冲的输出，从而控制开关稳压电源是否工作。当P2为高电平时，OC2不导通，将W4调整到1.76kΩ，输出电
图2＋20V/＋22V开关电源原理图
图3＋24V计算机控制电路原理图
