激光位移传感器原理及应用激光位移传感器原理及应用
激光位移传感器能够利用激光的高方向性、高单色性和高亮度等特点可实现无接触远距离测量。
前言前言
激光
激光位移传感器因其较高的测量精度和非接触测量特性，广泛应用于高校和研究机构、汽车工业、机械制造工业、航空与
军事工业、冶金和材料工业的精密测量检测。激光位移传感器可精确非接触测量被测物体的位置、位移等变化，主要应用于检
测物的位移、厚度、振动、距离、直径等几何量的测量。按照测量原理,激光位移传感器原理分为激光三角测量法和激光回波
分析法,激光三角测量法一般适用于高精度、短距离的测量，而激光回波分析法则用于远距离测量，下面分别介绍激光位移传
感器的两种测量原理。
激光位移传感器的测量原理激光位移传感器的测量原理
激光三角法测量原理 激光三角法测量原理

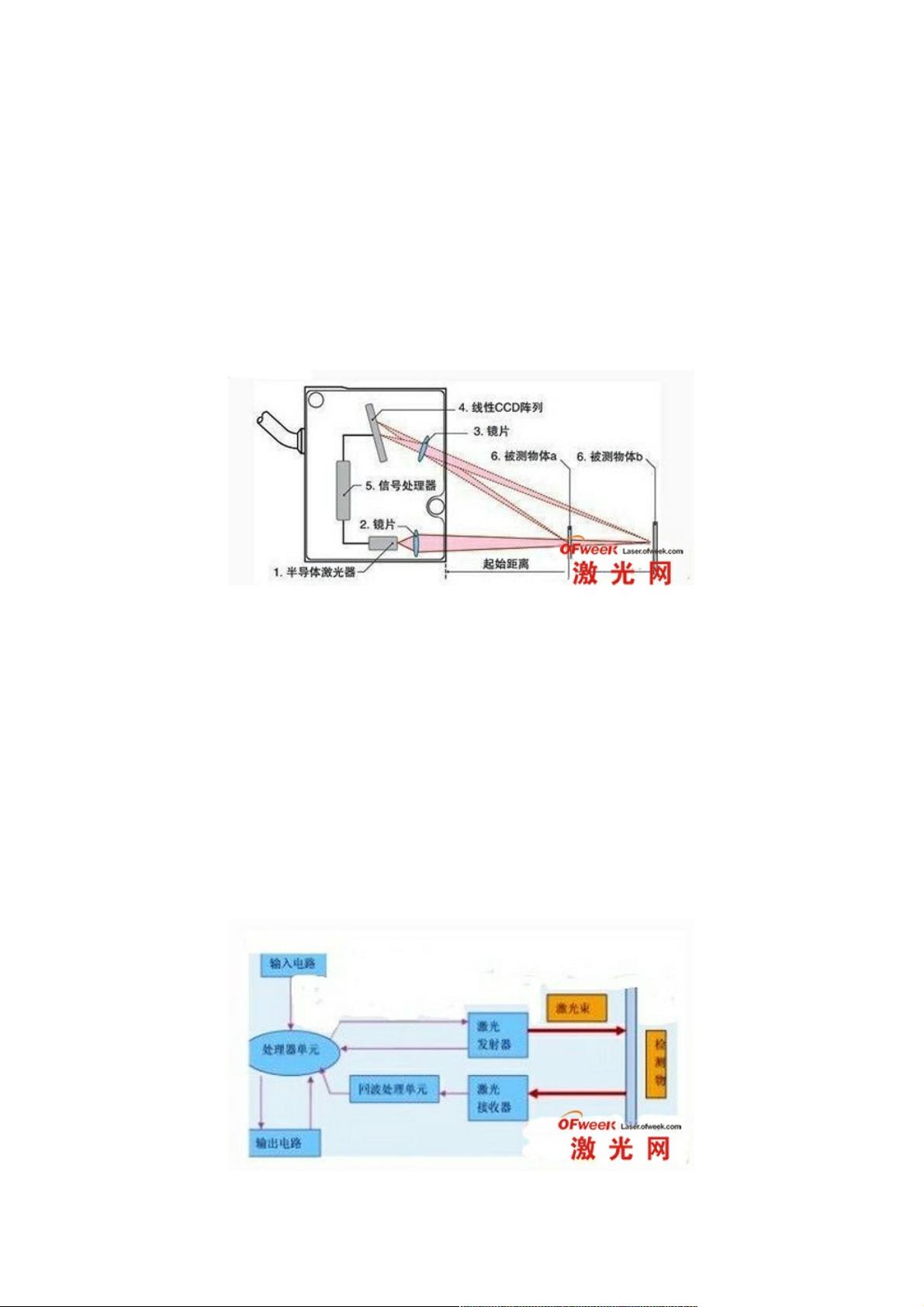

图1 激光三角法测量原理图
半导体激光器1被镜片2聚焦到被测物体6。反射光被镜片3收集，投射到CCD阵列4上;信号处理器5通过三角函数计算阵列
4上的光点位置得到距物体的距离。
激光发射器通过镜头将可见红色激光射向物体表面，经物体反射的激光通过接受器镜头，被内部的CCD线性相机接受，
根据不同的距离，CCD线性相机可以在不同的角度下“看见”这个光点。根据这个角度即知的激光和相机之间的距离，数字信号
处理器就能计算出传感器和被测物之间的距离。
同时，光束在接收元件的位置通过模拟和数字电路处理，并通过微处理器分析，计算出相应的输出值，并在用户设定的模
拟量窗口内，按比例输出标准数据信号。如果使用开关量输出，则在设定的窗口内导通，窗口之外截止。另外，模拟量与开关
量输出可设置独立检测窗口。
激光回波分析法测量原理激光回波分析法测量原理
激光位移传感器采用回波分析原理来测量距离可以达到一定程度的精度。传感器内部是由处理器单元、回波处理单元、激
光发射器、激光接受器等部分组成。激光位移传感器通过激光发射器每秒发射一百万个脉冲到检测物并返回至接收器，处理器
计算激光脉冲遇到检测物并返回接收器所需时间，以此计算出距离值，该输出值是将上千次的测量结果进行的平均输出。
图2 激光回波分析法测量原理图
激光位移传感器的应用激光位移传感器的应用
