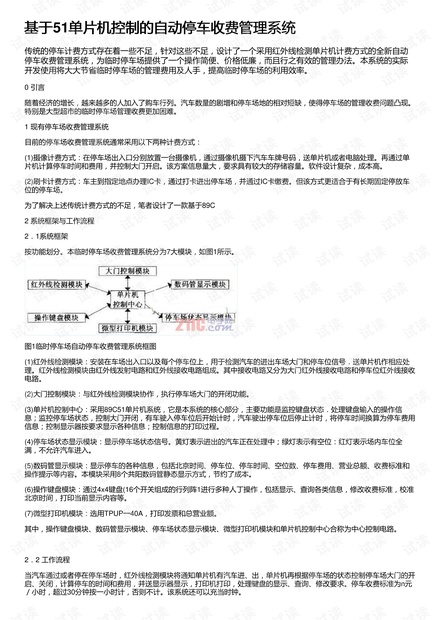

基于基于51单片机控制的自动停车收费管理系统单片机控制的自动停车收费管理系统
传统的停车计费方式存在着一些不足,针对这些不足,设计了一个采用红外线检测单片机计费方式的全新自动
停车收费管理系统,为临时停车场提供了一个操作简便、价格低廉,而且行之有效的管理办法。本系统的实际
开发使用将大大节省临时停车场的管理费用及人手,提高临时停车场的利用效率。
0 引言
随着经济的增长,越来越多的人加入了购车行列。汽车数量的剧增和停车场地的相对短缺,使得停车场的管理收费问题凸现。
特别是大型超市的临时停车场管理收费更加困难。
1 现有停车场收费管理系统
目前的停车场收费管理系统通常采用以下两种计费方式:
(1)摄像计费方式:在停车场出入口分别放置一台摄像机,通过摄像机摄下汽车车牌号码,送单片机或者电脑处理。再通过单
片机计算停车时间和费用,并控制大门开启。该方案信息量大,要求具有较大的存储容量。软件设计复杂,成本高。
(2)刷卡计费方式:车主到指定地点办理IC卡,通过打卡进出停车场,并通过IC卡缴费。但该方式更适合于有长期固定停放车
位的停车场。
为了解决上述传统计费方式的不足,笔者设计了一款基于89C
2 系统框架与工作流程
2.1系统框架
按功能划分。本临时停车场收费管理系统分为7大模块,如图1所示。

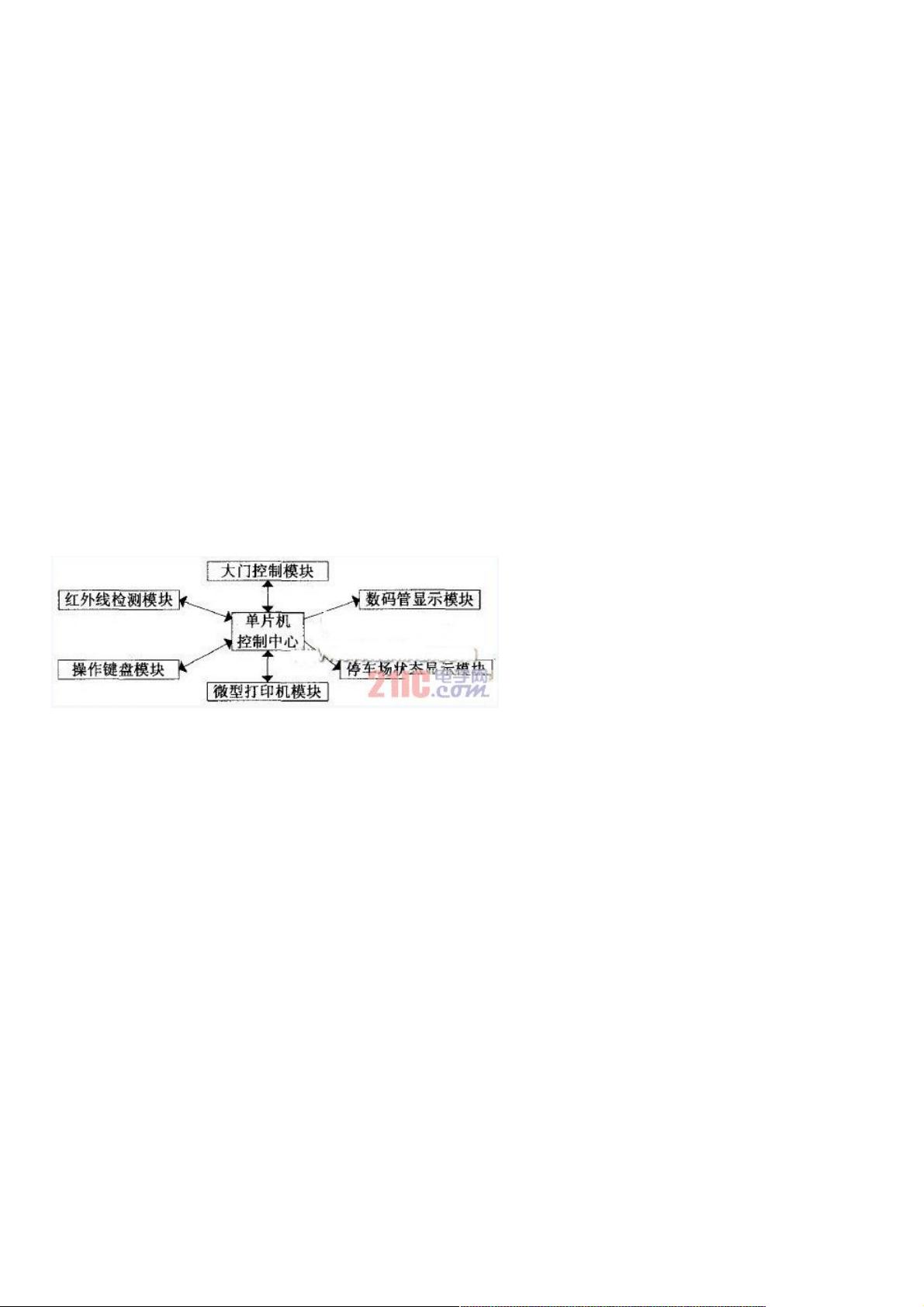

图1临时停车场自动停车收费管理系统框图
(1)红外线检测模块:安装在车场出入口以及每个停车位上,用于检测汽车的进出车场大门和停车位信号.送单片机作相应处
理。红外线检测模块由红外线发射电路和红外线接收电路组成。其中接收电路又分为大门红外线接收电路和停车位红外线接收
电路。
(2)大门控制模块:与红外线检测模块协作,执行停车场大门的开闭功能。
(3)单片机控制中心:采用89C51单片机系统,它是本系统的核心部分,主要功能是监控键盘状态.处理键盘输入的操作信
息;监控停车场状态,控制大门开闭,有车驶入停车位后开始计时,汽车驶出停车位后停止计时,将停车时间换算为停车费用
信息;控制显示器按要求显示各种信息;控制信息的打印过程。
(4)停车场状态显示模块:显示停车场状态信号。黄灯表示进出的汽车正在处理中;绿灯表示有空位:红灯表示场内车位全
满,不允许汽车进入。
(5)数码管显示模块:显示停车的各种信息,包括北京时间、停车位、停车时间、空位数、停车费用、营业总额、收费标准和
操作提示等内容。本模块采用8个共阳数码管静态显示方式,节约了成本。
(6)操作键盘模块:通过4x4键盘(16个开关组成的行列阵1进行多种人丁操作,包括显示、查询各类信息,修改收费标准,校准
北京时间,打印当前显示内容等。
(7)微型打印机模块:选用TPUP一40A,打印发票和总营业额。
其中,操作键盘模块、数码管显示模块、停车场状态显示模块、微型打印机模块和单片机控制中心合称为中心控制电路。
2.2 工作流程
当汽车通过或者停在停车场时,红外线检测模块将通知单片机有汽车进、出,单片机再根据停车场的状态控制停车场大门的开
启、关闭,计算停车的时间和费用,并送显示器显示,打印机打印,处理键盘的显示、查询、修改要求。停车收费标准为n元
/小时,超过30分钟按一小时计,否则不计。该系统还可以充当时钟。
