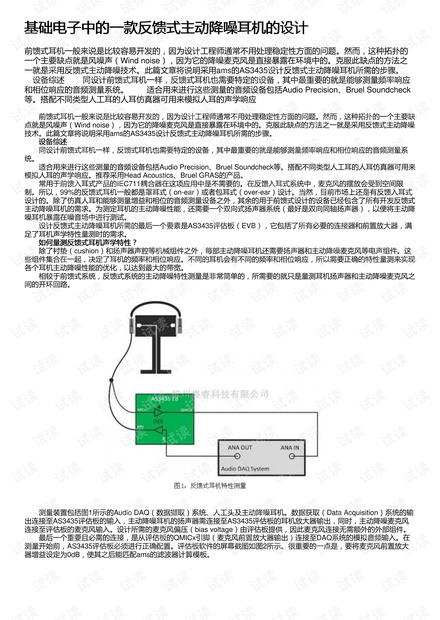

基础电子中的一款反馈式主动降噪耳机的设计基础电子中的一款反馈式主动降噪耳机的设计
前馈式耳机一般来说是比较容易开发的，因为设计工程师通常不用处理稳定性方面的问题。然而，这种拓扑的
一个主要缺点就是风噪声（Wind noise），因为它的降噪麦克风是直接暴露在环境中的。克服此缺点的方法之
一就是采用反馈式主动降噪技术。此篇文章将说明采用ams的AS3435设计反馈式主动降噪耳机所需的步骤。
设备综述 同设计前馈式耳机一样，反馈式耳机也需要特定的设备，其中最重要的就是能够测量频率响应
和相位响应的音频测量系统。 适合用来进行这些测量的音频设备包括Audio Precision、Bruel Soundcheck
等。搭配不同类型人工耳的人耳仿真器可用来模拟人耳的声学响应
前馈式耳机一般来说是比较容易开发的，因为设计工程师通常不用处理稳定性方面的问题。然而，这种拓扑的一个主要缺
点就是风噪声（Wind noise），因为它的降噪麦克风是直接暴露在环境中的。克服此缺点的方法之一就是采用反馈式主动降噪
技术。此篇文章将说明采用ams的AS3435设计反馈式主动降噪耳机所需的步骤。
设备综述设备综述
同设计前馈式耳机一样，反馈式耳机也需要特定的设备，其中最重要的就是能够测量频率响应和相位响应的音频测量系
统。
适合用来进行这些测量的音频设备包括Audio Precision、Bruel Soundcheck等。搭配不同类型人工耳的人耳仿真器可用来
模拟人耳的声学响应。推荐采用Head Acoustics、Bruel GRAS的产品。
常用于前馈入耳式产品的IEC711耦合器在这项应用中是不需要的。在反馈入耳式系统中，麦克风的摆放会受到空间限
制。所以，99%的反馈式耳机一般都是罩耳式（on-ear）或者包耳式（over-ear）设计。当然，目前市场上还是有反馈入耳式
设计的。除了仿真人耳和能够测量增益和相位的音频测量设备之外，其余的用于前馈式设计的设备已经包含了所有开发反馈式
主动降噪耳机的需求。为测定耳机的主动降噪性能，还需要一个双向式扬声器系统（最好是双向同轴扬声器），以便将主动降
噪耳机暴露在噪音场中进行测试。
设计反馈式主动降噪耳机所需的最后一个要素是AS3435评估板（EVB），它包括了所有必要的连接器和前置放大器，满
足了耳机声学特性量测时的需求。
如何量测反馈式耳机声学特性？如何量测反馈式耳机声学特性？
除了衬垫（cushion）和扬声器声腔等机械组件之外，每部主动降噪耳机还需要扬声器和主动降噪麦克风等电声组件。这
些组件集合在一起，决定了耳机的频率和相位响应。不同的耳机会有不同的频率和相位响应，所以需要正确的特性量测来实现
各个耳机主动降噪性能的优化，以达到最大的带宽。
相较于前馈式系统，反馈式系统的主动降噪特性测量是非常简单的，所需要的就只是量测耳机扬声器和主动降噪麦克风之
间的开环回路。

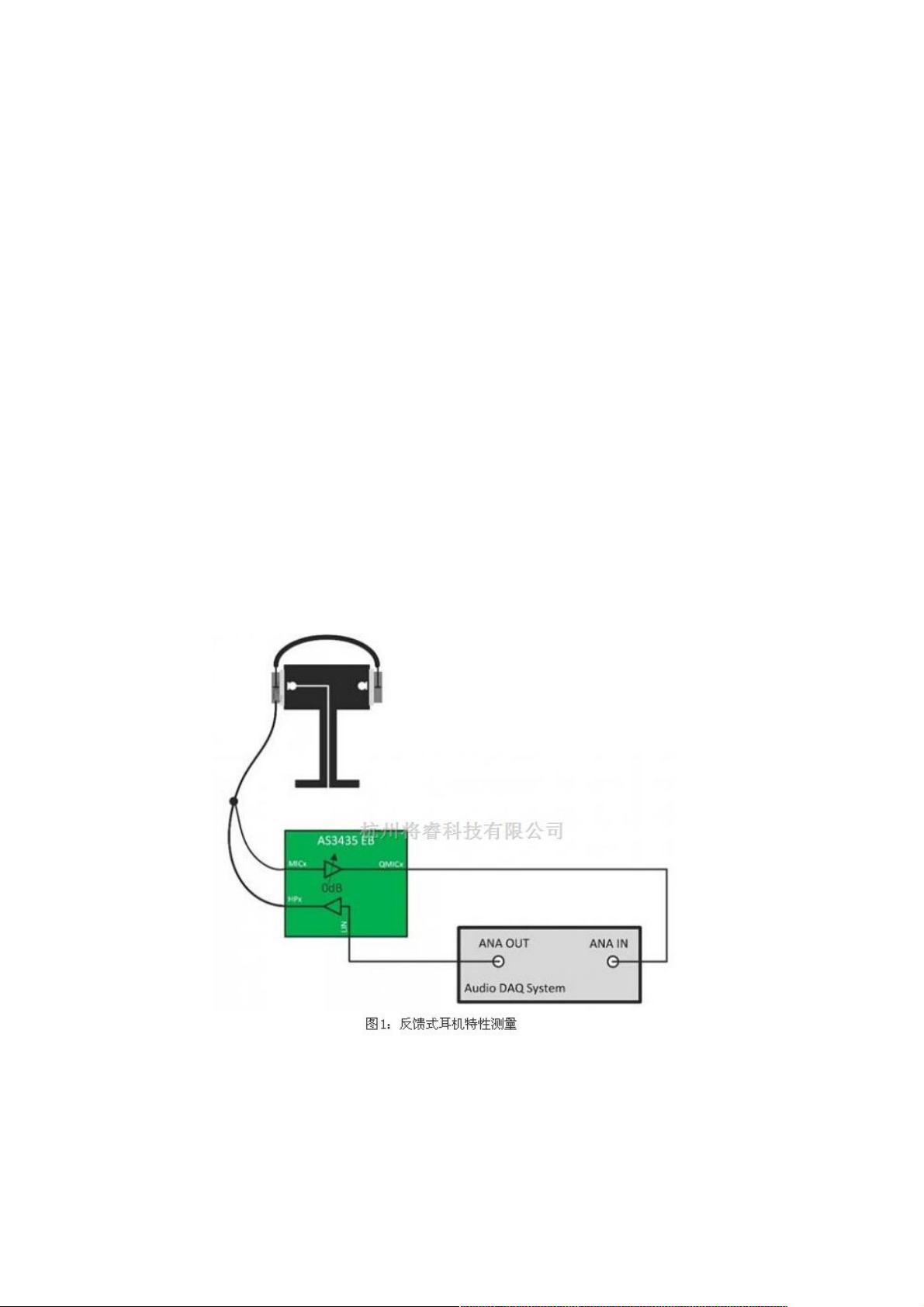

测量装置包括图1所示的Audio DAQ（数据撷取）系统、人工头及主动降噪耳机。数据获取（Data Acquisition）系统的输
出连接至AS3435评估板的输入，主动降噪耳机的扬声器需连接至AS3435评估板的耳机放大器输出，同时，主动降噪麦克风
连接至评估板的麦克风输入。设计所需的麦克风偏压（bias voltage）由评估板提供，因此麦克风连接无需额外的外部组件。
最后一个重要且必需的连接，是从评估板的QMICx引脚（麦克风前置放大器输出）连接至DAQ系统的模拟音频输入。在
测量开始前，AS3435评估板必须进行正确配置。评估板软件的屏幕截图如图2所示。很重要的一点是，要将麦克风前置放大
器增益设定为0dB，使其之后能匹配ams的滤波器计算模板。
