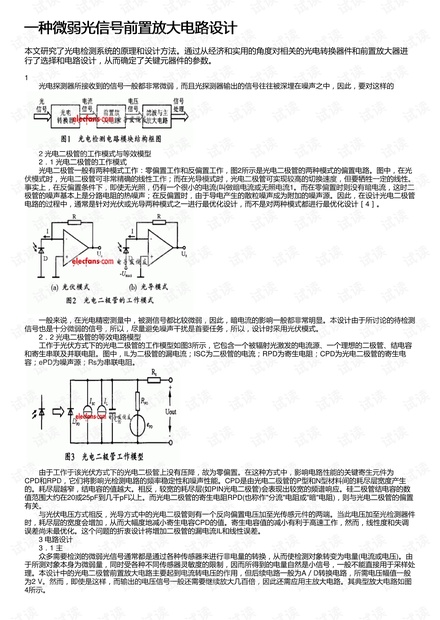

一种微弱光信号前置放大电路设计一种微弱光信号前置放大电路设计
本文研究了光电检测系统的原理和设计方法。通过从经济和实用的角度对相关的光电转换器件和前置放大器进
行了选择和电路设计，从而确定了关键元器件的参数。
1
光电探测器所接收到的信号一般都非常微弱，而且光探测器输出的信号往往被深埋在噪声之中，因此，要对这样的
2 光电二极管的工作模式与等效模型
2．1 光电二极管的工作模式

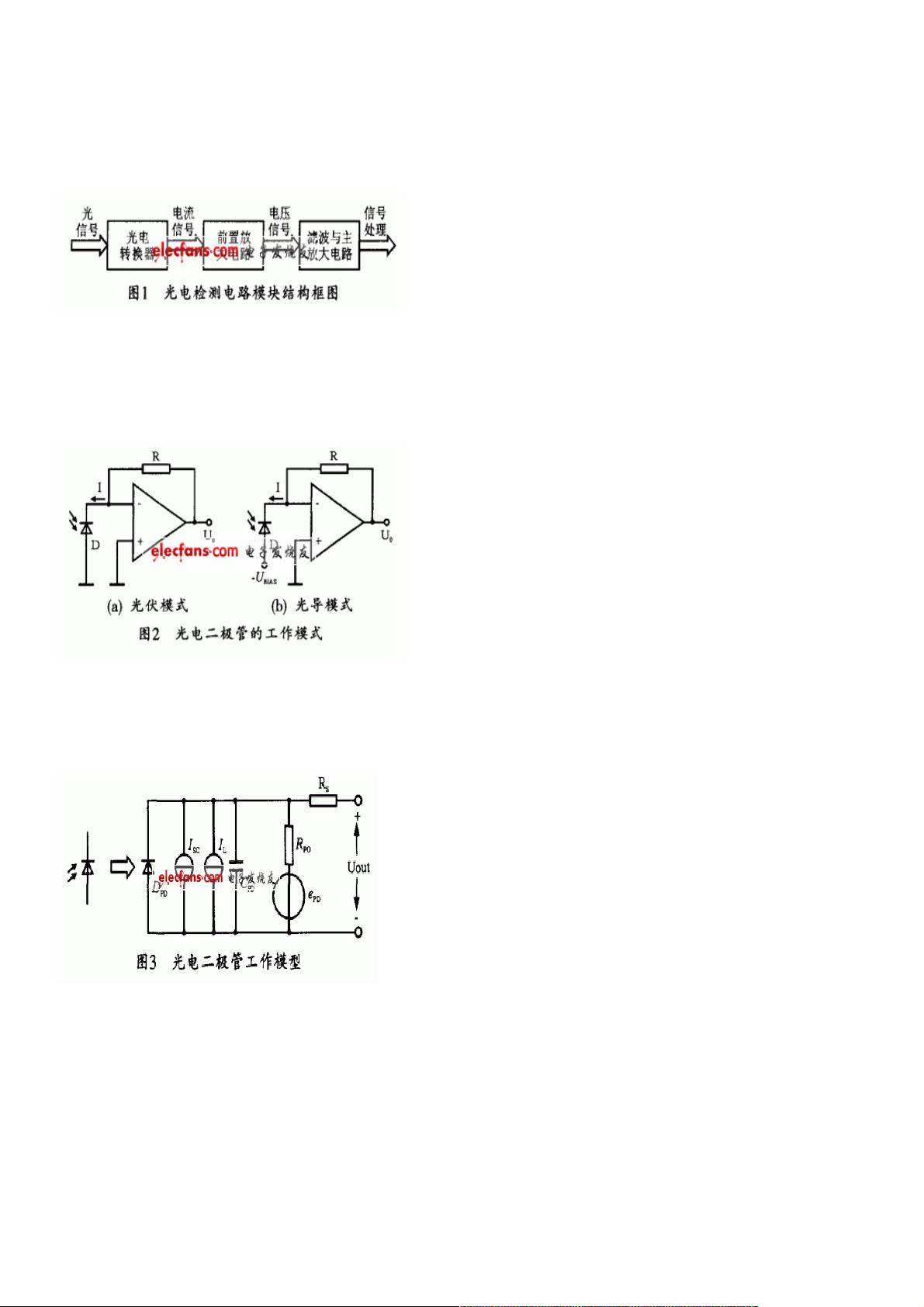

光电二极管一般有两种模式工作：零偏置工作和反偏置工作，图2所示是光电二极管的两种模式的偏置电路。图中，在光
伏模式时，光电二极管可非常精确的线性工作；而在光导模式时，光电二极管可实现较高的切换速度，但要牺牲一定的线性。
事实上，在反偏置条件下，即使无光照，仍有一个很小的电流(叫做暗电流或无照电流1。而在零偏置时则没有暗电流，这时二
极管的噪声基本上是分路电阻的热噪声；在反偏置时，由于导电产生的散粒噪声成为附加的噪声源。因此，在设计光电二极管
电路的过程中，通常是针对光伏或光导两种模式之一进行最优化设计，而不是对两种模式都进行最优化设计［4］。
一般来说，在光电精密测量中，被测信号都比较微弱，因此，暗电流的影响一般都非常明显。本设计由于所讨论的待检测
信号也是十分微弱的信号，所以，尽量避免噪声干扰是首要任务，所以，设计时采用光伏模式。
2．2 光电二极管的等效电路模型
工作于光伏方式下的光电二极管的工作模型如图3所示，它包含一个被辐射光激发的电流源、一个理想的二极管、结电容
和寄生串联及并联电阻。图中，IL为二极管的漏电流；ISC为二极管的电流；RPD为寄生电阻；CPD为光电二极管的寄生电
容；ePD为噪声源；Rs为串联电阻。
由于工作于该光伏方式下的光电二极管上没有压降，故为零偏置。在这种方式中，影响电路性能的关键寄生元件为
CPD和RPD，它们将影响光检测电路的频率稳定性和噪声性能。CPD是由光电二极管的P型和N型材料间的耗尽层宽度产生
的。耗尽层越窄，结电容的值越大。相反，较宽的耗尽层(如PIN光电二极管)会表现出较宽的频谱响应。硅二极管结电容的数
值范围大约在20或25pF到几千pF以上。而光电二极管的寄生电阻RPD(也称作"分流"电阻或"暗"电阻)，则与光电二极管的偏置
有关。
与光伏电压方式相反，光导方式中的光电二极管则有一个反向偏置电压加至光传感元件的两端。当此电压加至光检测器件
时，耗尽层的宽度会增加，从而大幅度地减小寄生电容CPD的值。寄生电容值的减小有利于高速工作，然而，线性度和失调
误差尚未最优化。这个问题的折衷设计将增加二极管的漏电流IL和线性误差。
3 电路设计
3．1 主
众多需要检浏的微弱光信号通常都是通过各种传感器来进行非电量的转换，从而使检测对象转变为电量(电流或电压)。由
于所测对象本身为微弱量，同时受各种不同传感器灵敏度的限制，因而所得到的电量自然是小信号，一般不能直接用于采样处
理。本设计中的光电二极管前置放大电路主要起到电流转电压的作用，但后续电路一般为A／D转换电路，所需电压幅值一般
为2 V。然而，即使是这样，而输出的电压信号一般还需要继续放大几百倍，因此还需应用主放大电路。其典型放大电路如图
4所示。
