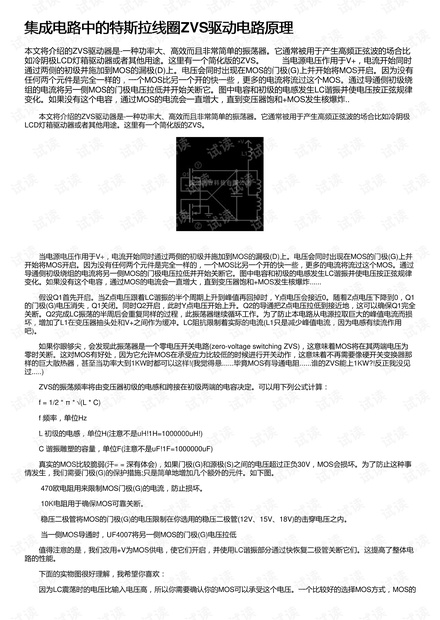

集成电路中的特斯拉线圈ZVS驱动电路原理

本文将介绍的ZVS驱动器是-一种功率大、高效而且非常简单的振荡器。它通常被用于产生高频正弦波的场合比如冷阴极LCD灯箱驱动器或者其他用途。这里有一个简化版的ZVS。 　　当电源电压作用于V+，电流开始同时通过两侧的初级并施加到MOS的漏极(D)上。电压会同时出现在MOS的门极(G)上并开始将MOS开启。因为没有任何两个元件是完全一样的，一个MOS比另一个开的快一些，更多的电流将流过这个MOS。通过导通侧初级绕组的电流将另一侧MOS的门极电压拉低并开始关断它。图中电容和初级的电感发生LC谐振并使电压按正弦规律变化。如果没有这个电容，通过MOS的电流会一直增大，直到变压器饱和+MOS发生核爆炸..
