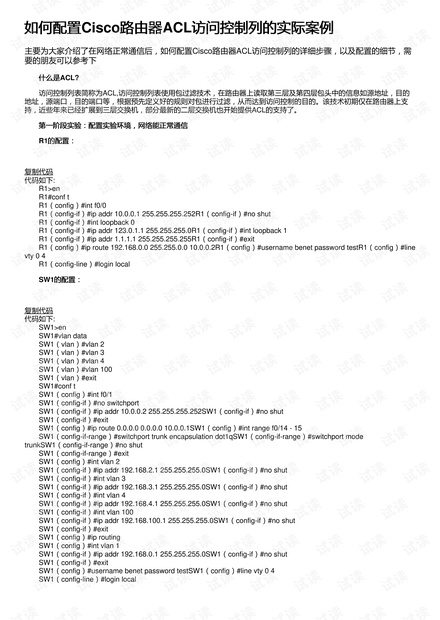

如何配置如何配置Cisco路由器路由器ACL访问控制列的实际案例访问控制列的实际案例
主要为大家介绍了在网络正常通信后，如何配置Cisco路由器ACL访问控制列的详细步骤，以及配置的细节，需
要的朋友可以参考下
什么是什么是ACL?
访问控制列表简称为ACL,访问控制列表使用包过滤技术，在路由器上读取第三层及第四层包头中的信息如源地址，目的
地址，源端口，目的端口等，根据预先定义好的规则对包进行过滤，从而达到访问控制的目的。该技术初期仅在路由器上支
持，近些年来已经扩展到三层交换机，部分最新的二层交换机也开始提供ACL的支持了。
第一阶段实验：配置实验环境，网络能正常通信第一阶段实验：配置实验环境，网络能正常通信
R1的配置：的配置：
复制代码
代码如下:
R1>en
R1#conf t
R1（config）#int f0/0
R1（config-if）#ip addr 10.0.0.1 255.255.255.252R1（config-if）#no shut
R1（config-if）#int loopback 0
R1（config-if）#ip addr 123.0.1.1 255.255.255.0R1（config-if）#int loopback 1
R1（config-if）#ip addr 1.1.1.1 255.255.255.255R1（config-if）#exit
R1（config）#ip route 192.168.0.0 255.255.0.0 10.0.0.2R1（config）#username benet password testR1（config）#line
vty 0 4
R1（config-line）#login local
SW1的配置：的配置：
复制代码
代码如下:
SW1>en
SW1#vlan data
SW1（vlan）#vlan 2
SW1（vlan）#vlan 3
SW1（vlan）#vlan 4
SW1（vlan）#vlan 100
SW1（vlan）#exit
SW1#conf t
SW1（config）#int f0/1
SW1（config-if）#no switchport
SW1（config-if）#ip addr 10.0.0.2 255.255.255.252SW1（config-if）#no shut
SW1（config-if）#exit
SW1（config）#ip route 0.0.0.0 0.0.0.0 10.0.0.1SW1（config）#int range f0/14 - 15
SW1（config-if-range）#switchport trunk encapsulation dot1qSW1（config-if-range）#switchport mode
trunkSW1（config-if-range）#no shut
SW1（config-if-range）#exit
SW1（config）#int vlan 2
SW1（config-if）#ip addr 192.168.2.1 255.255.255.0SW1（config-if）#no shut
SW1（config-if）#int vlan 3
SW1（config-if）#ip addr 192.168.3.1 255.255.255.0SW1（config-if）#no shut
SW1（config-if）#int vlan 4
SW1（config-if）#ip addr 192.168.4.1 255.255.255.0SW1（config-if）#no shut
SW1（config-if）#int vlan 100
SW1（config-if）#ip addr 192.168.100.1 255.255.255.0SW1（config-if）#no shut
SW1（config-if）#exit
SW1（config）#ip routing
SW1（config）#int vlan 1
SW1（config-if）#ip addr 192.168.0.1 255.255.255.0SW1（config-if）#no shut
SW1（config-if）#exit
SW1（config）#username benet password testSW1（config）#line vty 0 4
SW1（config-line）#login local
