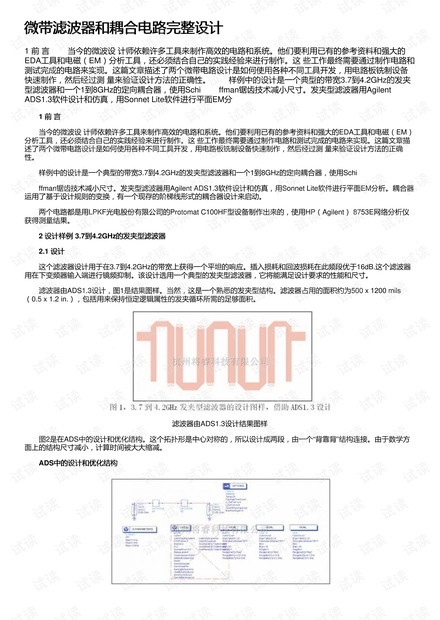

微带滤波器和耦合电路完整设计微带滤波器和耦合电路完整设计
1 前 言 当今的微波设 计师依赖许多工具来制作高效的电路和系统。他们要利用已有的参考资料和强大的
EDA工具和电磁（EM）分析工具，还必须结合自己的实践经验来进行制作。这 些工作最终需要通过制作电路和
测试完成的电路来实现。这篇文章描述了两个微带电路设计是如何使用各种不同工具开发，用电路板铣制设备
快速制作，然后经过测 量来验证设计方法的正确性。 样例中的设计是一个典型的带宽3.7到4.2GHz的发夹
型滤波器和一个1到8GHz的定向耦合器，使用Schi ffman锯齿技术减小尺寸。发夹型滤波器用Agilent
ADS1.3软件设计和仿真，用Sonnet Lite软件进行平面EM分
1 前前 言言
当今的微波设 计师依赖许多工具来制作高效的电路和系统。他们要利用已有的参考资料和强大的EDA工具和电磁（EM）
分析工具，还必须结合自己的实践经验来进行制作。这 些工作最终需要通过制作电路和测试完成的电路来实现。这篇文章描
述了两个微带电路设计是如何使用各种不同工具开发，用电路板铣制设备快速制作，然后经过测 量来验证设计方法的正确
性。
样例中的设计是一个典型的带宽3.7到4.2GHz的发夹型滤波器和一个1到8GHz的定向耦合器，使用Schi
ffman锯齿技术减小尺寸。发夹型滤波器用Agilent ADS1.3软件设计和仿真，用Sonnet Lite软件进行平面EM分析。耦合器
运用了基于设计规则的变换，有一个现存的阶梯线形式的耦合器设计来启动。
两个电路都是用LPKF光电股份有限公司的Protomat C100HF型设备制作出来的，使用HP（Agilent） 8753E网络分析仪
获得测量结果。
2 设计样例设计样例 3.7到到4.2GHz的发夹型滤波器的发夹型滤波器
2.1 设计设计
这个滤波器设计用于在3.7到4.2GHz的带宽上获得一个平坦的响应。插入损耗和回波损耗在此频段优于16dB.这个滤波器
用在下变频器输入端进行镜频抑制。该设计选用一个典型的发夹型滤波器，它将能满足设计要求的性能和尺寸。

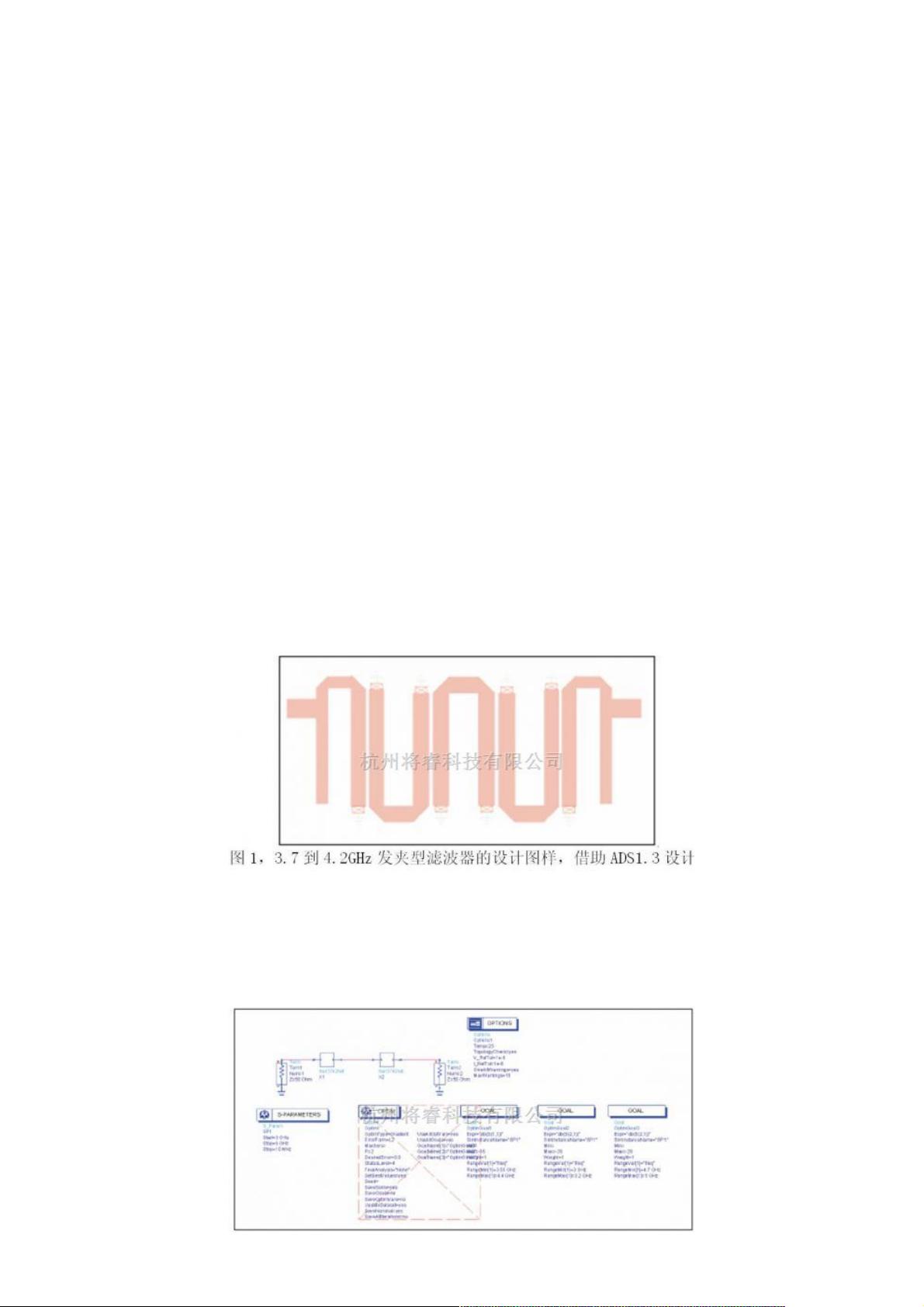

滤波器由ADS1.3设计，图1是结果图样。当然，这是一个熟悉的发夹型结构。滤波器占用的面积约为500 x 1200 mils
（0.5 x 1.2 in.），包括用来保持恒定逻辑属性的发夹循环所需的足够面积。
滤波器由ADS1.3设计结果图样
图2是在ADS中的设计和优化结构。这个拓扑形是中心对称的，所以设计成两段，由一个“背靠背”结构连接。由于数学方
面上的结构尺寸减小，计算时间被大大缩减。
ADS中的设计和优化结构中的设计和优化结构
