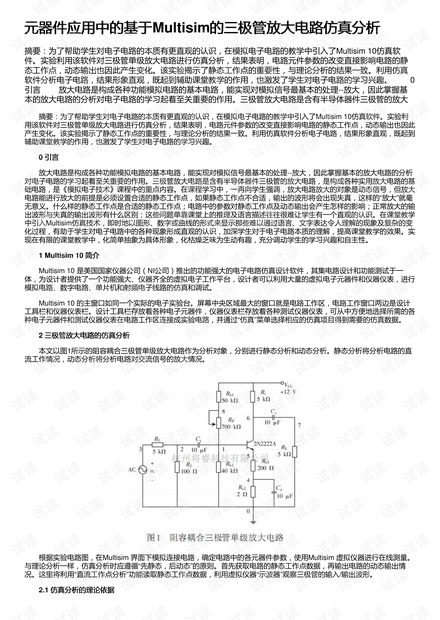

元器件应用中的基于元器件应用中的基于Multisim的三极管放大电路仿真分析的三极管放大电路仿真分析
摘要：为了帮助学生对电子电路的本质有更直观的认识，在模拟电子电路的教学中引入了Multisim 10仿真软
件。实验利用该软件对三极管单级放大电路进行仿真分析，结果表明，电路元件参数的改变直接影响电路的静
态工作点，动态输出也因此产生变化。该实验揭示了静态工作点的重要性，与理论分析的结果一致。利用仿真
软件分析电子电路，结果形象直观，既起到辅助课堂教学的作用，也激发了学生对电子电路的学习兴趣。 0
引言 放大电路是构成各种功能模拟电路的基本电路，能实现对模拟信号最基本的处理--放大，因此掌握基
本的放大电路的分析对电子电路的学习起着至关重要的作用。三极管放大电路是含有半导体器件三极管的放大
摘要：为了帮助学生对电子电路的本质有更直观的认识，在模拟电子电路的教学中引入了Multisim 10仿真软件。实验利
用该软件对三极管单级放大电路进行仿真分析，结果表明，电路元件参数的改变直接影响电路的静态工作点，动态输出也因此
产生变化。该实验揭示了静态工作点的重要性，与理论分析的结果一致。利用仿真软件分析电子电路，结果形象直观，既起到
辅助课堂教学的作用，也激发了学生对电子电路的学习兴趣。
0 引言引言
放大电路是构成各种功能模拟电路的基本电路，能实现对模拟信号最基本的处理--放大，因此掌握基本的放大电路的分析
对电子电路的学习起着至关重要的作用。三极管放大电路是含有半导体器件三极管的放大电路，是构成各种实用放大电路的基
础电路，是《模拟电子技术》课程中的重点内容。在课程学习中，一再向学生强调，放大电路放大的对象是动态信号，但放大
电路能进行放大的前提是必须设置合适的静态工作点，如果静态工作点不合适，输出的波形将会出现失真，这样的“放大”就毫
无意义。什么样的静态工作点是合适的静态工作点；电路中的参数对静态工作点及动态输出会产生怎样的影响；正常放大的输
出波形与失真的输出波形有什么区别；这些问题单靠课堂上的推理及语言描述往往很难让学生有一个直观的认识。在课堂教学
中引入Multisim仿真技术，即时地以图形、数字或曲线的形式来显示那些难以通过语言、文字表达令人理解的现象及复杂的变
化过程，有助于学生对电子电路中的各种现象形成直观的认识，加深学生对于电子电路本质的理解，提高课堂教学的效果。实
现在有限的课堂教学中，化简单抽象为具体形象，化枯燥乏味为生动有趣，充分调动学生的学习兴趣和自主性。
1 Multisim 10 简介简介
Multisim 10 是美国国家仪器公司（NI公司）推出的功能强大的电子电路仿真设计软件，其集电路设计和功能测试于一
体，为设计者提供了一个功能强大、仪器齐全的虚拟电子工作平台，设计者可以利用大量的虚拟电子元器件和仪器仪表，进行
模拟电路、数字电路、单片机和射频电子线路的仿真和调试。
Multisim 10 的主窗口如同一个实际的电子实验台。屏幕中央区域最大的窗口就是电路工作区，电路工作窗口两边是设计
工具栏和仪器仪表栏。设计工具栏存放着各种电子元器件，仪器仪表栏存放着各种测试仪器仪表，可从中方便地选择所需的各
种电子元器件和测试仪器仪表在电路工作区连接成实验电路，并通过“仿真”菜单选择相应的仿真项目得到需要的仿真数据。
2 三极管放大电路的仿真分析三极管放大电路的仿真分析

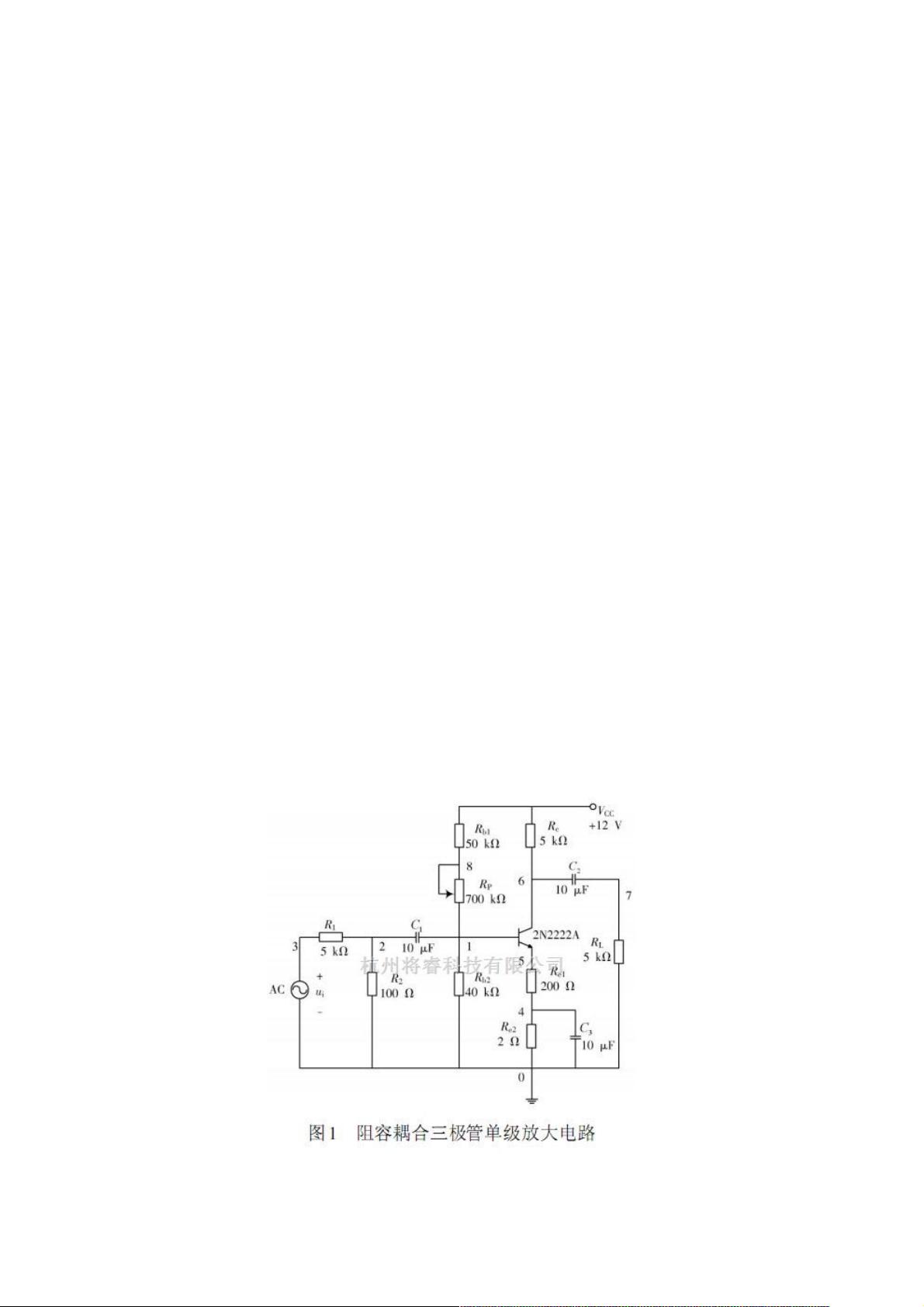

本文以图1所示的阻容耦合三极管单级放大电路作为分析对象，分别进行静态分析和动态分析。静态分析将分析电路的直
流工作情况，动态分析将分析电路对交流信号的放大情况。
根据实验电路图，在Multisim 界面下模拟连接电路，确定电路中的各元器件参数，使用Multisim 虚拟仪器进行在线测量。
与理论分析一样，仿真分析时应遵循“先静态，后动态”的原则。首先获取电路的静态工作点数据，再输出电路的动态输出情
况。这里将利用“直流工作点分析”功能读取静态工作点数据，利用虚拟仪器“示波器”观察三极管的输入/输出波形。
2.1 仿真分析的理论依据仿真分析的理论依据
