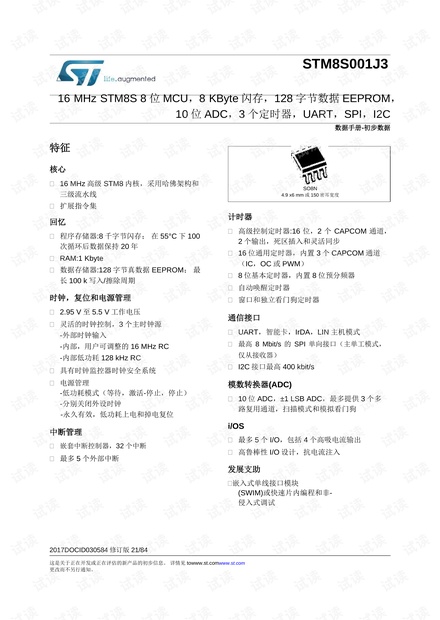

STM8S001J3
16 MHz STM8S 8 位 MCU，8 KByte 闪存，128 字节数据 EEPROM，
10 位 ADC，3 个定时器，UART，SPI，I2C
数据手册-初步数据
特征
核心
16 MHz 高级 STM8 内核，采用哈佛架构和
三级流水线
扩展指令集
SO8N
4.9 x6 mm 或 150 密耳宽度
回忆
程序存储器:8 千字节闪存； 在 55°C 下 100
次循环后数据保持 20 年
RAM:1 Kbyte
数据存储器:128 字节真数据 EEPROM； 最
长 100 k 写入/擦除周期
时钟，复位和电源管理
2.95 V 至 5.5 V 工作电压
灵活的时钟控制，3 个主时钟源
-外部时钟输入
-内部，用户可调整的 16 MHz RC
-内部低功耗 128 kHz RC
具有时钟监控器时钟安全系统
电源管理
-低功耗模式（等待，激活-停止，停止）
-分别关闭外设时钟
-永久有效，低功耗上电和掉电复位
计时器
高级控制定时器:16 位，2 个 CAPCOM 通道，
2 个输出，死区插入和灵活同步
16 位通用定时器，内置 3 个 CAPCOM 通道
（IC，OC 或 PWM）
8 位基本定时器，内置 8 位预分频器
自动唤醒定时器
窗口和独立看门狗定时器
通信接口
UART，智能卡，IrDA，LIN 主机模式
最高 8 Mbit/s 的 SPI 单向接口（主单工模式，
仅从接收器）
I2C 接口最高 400 kbit/s
模数转换器(ADC)
10 位 ADC，±1 LSB ADC，最多提供 3 个多
路复用通道，扫描模式和模拟看门狗
中断管理
嵌套中断控制器，32 个中断
最多 5 个外部中断
i/OS
最多 5 个 I/O，包括 4 个高吸电流输出
高鲁棒性 I/O 设计，抗电流注入
发展支助
嵌入式单线接口模块
(SWIM)或快速片内编程和非-
侵入式调试
2017DOCID030584 修订版 21/84
这是关于正在开发或正在评估的新产品的初步信息。 详情见 towww.st.comwww.st.com
更改而不另行通知。
