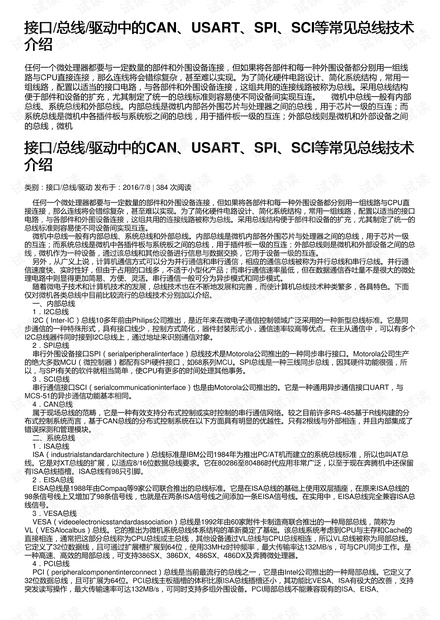

接口接口/总线总线/驱动中的驱动中的CAN、、USART、、SPI、、SCI等常见总线技术等常见总线技术
介绍介绍
类别：接口/总线/驱动 发布于：2016/7/8 | 384 次阅读
任何一个微处理器都要与一定数量的部件和外围设备连接，但如果将各部件和每一种外围设备都分别用一组线路与CPU直
接连接，那么连线将会错综复杂，甚至难以实现。为了简化硬件电路设计、简化系统结构，常用一组线路，配置以适当的接口
电路，与各部件和外围设备连接，这组共用的连接线路被称为总线。采用总线结构便于部件和设备的扩充，尤其制定了统一的
总线标准则容易使不同设备间实现互连。
微机中总线一般有内部总线、系统总线和外部总线。内部总线是微机内部各外围芯片与处理器之间的总线，用于芯片一级
的互连；而系统总线是微机中各插件板与系统板之间的总线，用于插件板一级的互连；外部总线则是微机和外部设备之间的总
线，微机作为一种设备，通过该总线和其他设备进行信息与数据交换，它用于设备一级的互连。
另外，从广义上说，计算机通信方式可以分为并行通信和串行通信，相应的通信总线被称为并行总线和串行总线。并行通
信速度快、实时性好，但由于占用的口线多，不适于小型化产品；而串行通信速率虽低，但在数据通信吞吐量不是很大的微处
理电路中则显得更加简易、方便、灵活。串行通信一般可分为异步模式和同步模式。
随着微电子技术和计算机技术的发展，总线技术也在不断地发展和完善，而使计算机总线技术种类繁多，各具特色。下面
仅对微机各类总线中目前比较流行的总线技术分别加以介绍。
一、内部总线
1．I2C总线
I2C（Inter-IC）总线10多年前由Philips公司推出，是近年来在微电子通信控制领域广泛采用的一种新型总线标准。它是同
步通信的一种特殊形式，具有接口线少，控制方式简化，器件封装形式小，通信速率较高等优点。在主从通信中，可以有多个
I2C总线器件同时接到I2C总线上，通过地址来识别通信对象。
2．SPI总线
串行外围设备接口SPI（serialperipheralinterface）总线技术是Motorola公司推出的一种同步串行接口。Motorola公司生产
的绝大多数MCU（微控制器）都配有SPI硬件接口，如68系列MCU。SPI总线是一种三线同步总线，因其硬件功能很强，所
以，与SPI有关的软件就相当简单，使CPU有更多的时间处理其他事务。
3．SCI总线
串行通信接口SCI（serialcommunicationinterface）也是由Motorola公司推出的。它是一种通用异步通信接口UART，与
MCS-51的异步通信功能基本相同。
4．CAN总线
属于现场总线的范畴，它是一种有效支持分布式控制或实时控制的串行通信网络。较之目前许多RS-485基于R线构建的分
布式控制系统而言，基于CAN总线的分布式控制系统在以下方面具有明显的优越性。只有2根线与外部相连，并且内部集成了
错误探测和管理模块。
二、系统总线
1．ISA总线
ISA（industrialstandardarchitecture）总线标准是IBM公司1984年为推出PC/AT机而建立的系统总线标准，所以也叫AT总
线。它是对XT总线的扩展，以适应8/16位数据总线要求。它在80286至80486时代应用非常广泛，以至于现在奔腾机中还保留
有ISA总线插槽。ISA总线有98只引脚。
2．EISA总线
EISA总线是1988年由Compaq等9家公司联合推出的总线标准。它是在ISA总线的基础上使用双层插座，在原来ISA总线的
98条信号线上又增加了98条信号线，也就是在两条ISA信号线之间添加一条EISA信号线。在实用中，EISA总线完全兼容ISA总
线信号。
3．VESA总线
VESA（videoelectronicsstandardassociation）总线是1992年由60家附件卡制造商联合推出的一种局部总线，简称为
VL（VESAlocalbus）总线。它的推出为微机系统总线体系结构的革新奠定了基础。该总线系统考虑到CPU与主存和Cache的
直接相连，通常把这部分总线称为CPU总线或主总线，其他设备通过VL总线与CPU总线相连，所以VL总线被称为局部总线。
它定义了32位数据线，且可通过扩展槽扩展到64位，使用33MHz时钟频率，最大传输率达132MB/s，可与CPU同步工作。是
一种高速、高效的局部总线，可支持386SX、386DX、486SX、486DX及奔腾微处理器。
4．PCI总线
PCI（peripheralcomponentinterconnect）总线是当前最流行的总线之一，它是由Intel公司推出的一种局部总线。它定义了
32位数据总线，且可扩展为64位。PCI总线主板插槽的体积比原ISA总线插槽还小，其功能比VESA、ISA有极大的改善，支持
突发读写操作，最大传输速率可达132MB/s，可同时支持多组外围设备。PCI局部总线不能兼容现有的ISA、EISA、
