四层板的层叠方案四层板的层叠方案
层叠建议：优选方案一（见图1）。
方案一为常见四层PCB的主选层设置方案。
方案二适用于主要元器件在BOTTOM布局或关键信号底层布线的情况；一般情况限制使用。
方案三适用于元器件以插件为主的PCB，常常考虑电源在布线层S2中实现，BOTTOM层为地平面，进而构成屏蔽腔体。

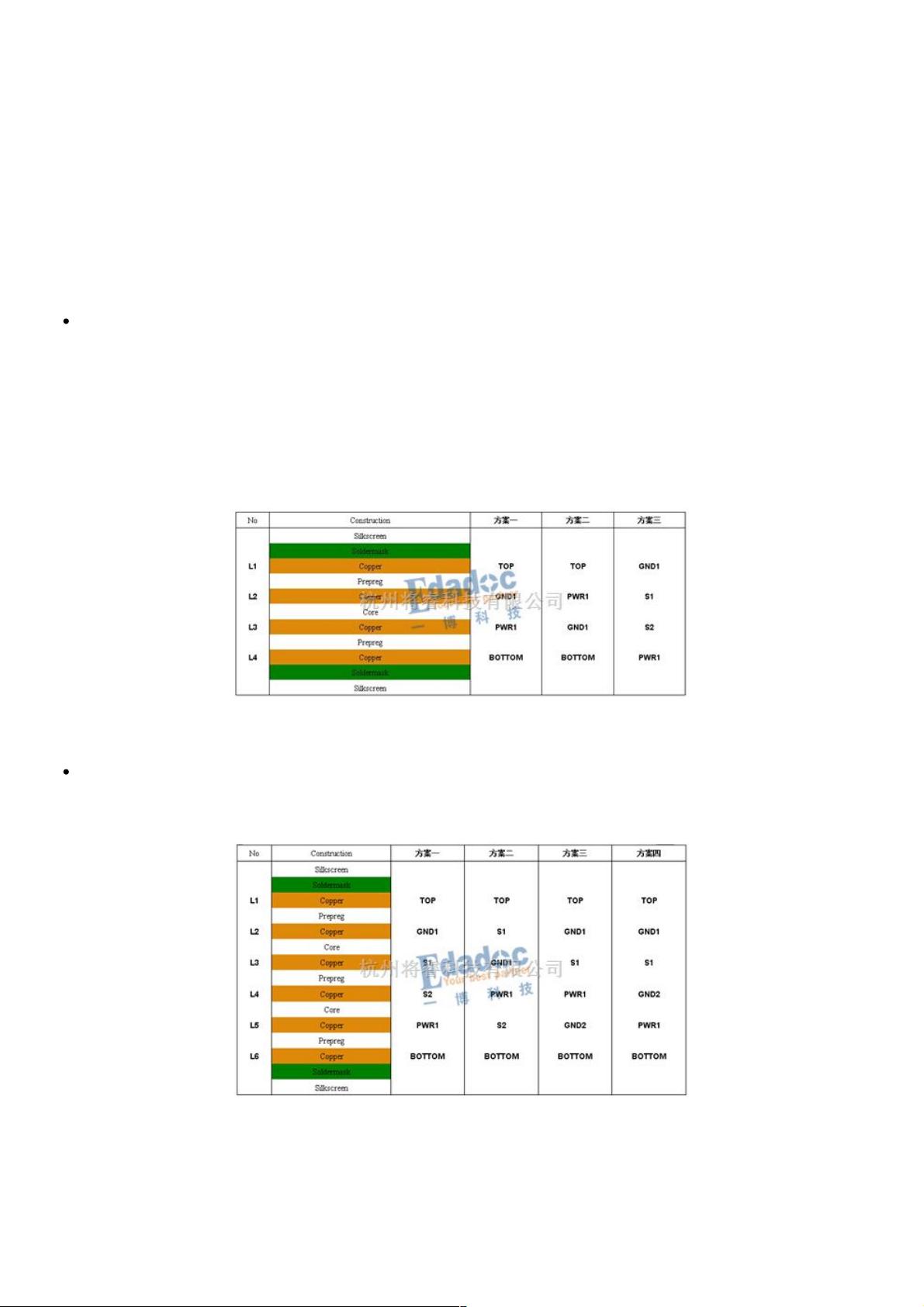

图1四层板的层叠方案
六层板的层叠方案六层板的层叠方案
层叠建议：优选方案三，可用方案一，备用方案二、四（见图2）。
图2六层板的层叠方案
对于六层板，优先考虑方案三，优先布线S1层。增大S1和PWR1之间的间距，缩小PWR1和GND2之间的间距，以减小电源平面的
阻抗。
在数码消费等对成本要求较高的时候，常采用方案一，优先布线S1层。与方案一相比，方案二保证了电源、地平面相邻，减少电源
