电源技术中的多颗电源技术中的多颗MOS管的并联应用研究管的并联应用研究
类别：电源技术 发布于：2017/3/2 | 1014 次阅读
1.MOS管并联的可行性分析管并联的可行性分析

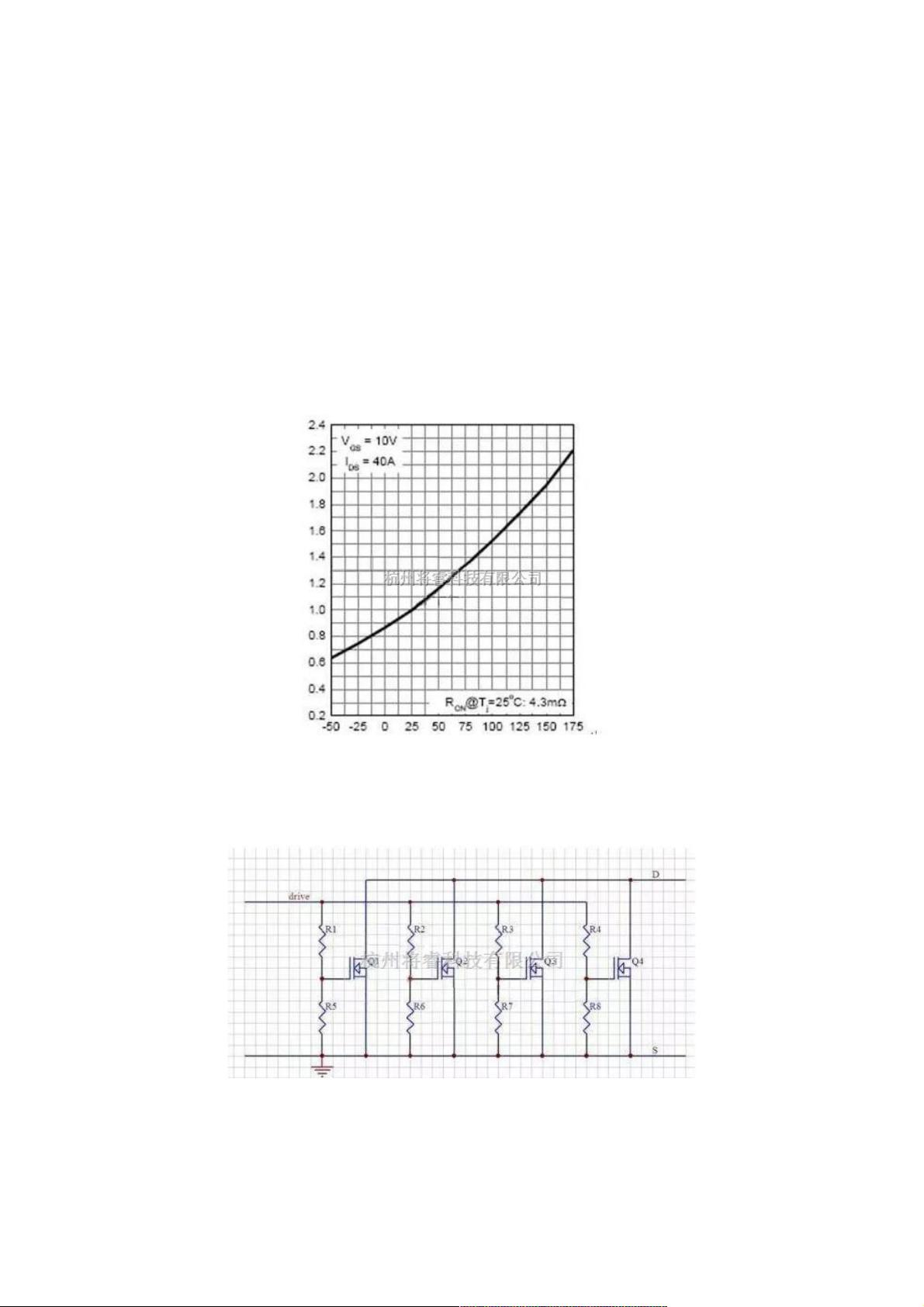

由下面的某颗MOS管的温度曲线可以看出MOS管的内阻的温度特性是随温度的升高内阻也增大，如果在并联过程中由于
某种原因（比如RDSON比较低，电流路径比较短等）导致某颗MOS管的电流比较大，这颗MOS管会发热比较严重，内阻会
升高比较多，电流就会降下来，由此可以分析出MOS管有自动均流的特性而易于并联。
2.MOS管的并联电路管的并联电路
理论上MOS管可以由N颗并联，实际上MOS管并联多了容易引起走线很长，分布电感电容加大，对于高频电路工作产生
不利的影响。下面以4颗为例说明MOS管的应用。并联的一般电路图如下
上图中，R1-4为栅极驱动电阻，每个MOS管都由独立的栅极驱动电阻隔离驱动，主要是可以防止各个MOS管的寄生振
荡，起到阻尼的作用。R1-4的取值怎么取呢？如果取值过小，可能就起不到防止各个MOS管的寄生振荡的作用，如果取值大
了，开关速度会变慢，由于每个MOS管的结电容会有细微的不同，结果取值过大还会导致各个MOS管的导通速度相差比较
大，所以R1-4在能够防止各个MOS管的寄生振荡的情况下尽量小到可以满足开关速度。
关于R5-R8的栅极下拉电阻，主要作用是在驱动IC损坏开路的情况下可以防止MOS管的误导通。在某些特殊的应用场合
下，比如对待机电流有限制的电池保护板，这个电阻往往取值很大甚至没有，这样栅极的阻抗会比较高，极易感应比较高的静
电损坏MOS管的栅极。这种应用最好在栅源极之间并联一个15V左右的稳压管。
3.MOS管的并联对布线的要求管的并联对布线的要求
