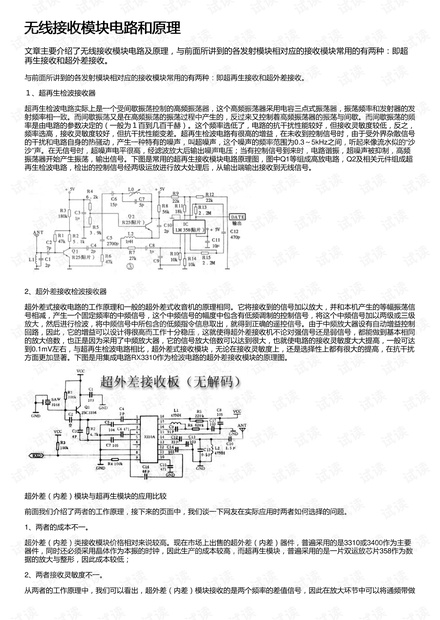

无线接收模块电路和原理无线接收模块电路和原理
文章主要介绍了无线接收模块电路及原理，与前面所讲到的各发射模块相对应的接收模块常用的有两种：即超
再生接收和超外差接收。
与前面所讲到的各发射模块相对应的接收模块常用的有两种：即超再生接收和超外差接收。
１、超再生检波接收器
超再生检波电路实际上是一个受间歇振荡控制的高频振荡器，这个高频振荡器采用电容三点式振荡器，振荡频率和发射器的发
射频率相一致。而间歇振荡又是在高频振荡的振荡过程中产生的，反过来又控制着高频振荡器的振荡与间歇。而间歇振荡的频
率是由电路的参数决定的（一般为１百到几百千赫）。这个频率选低了，电路的抗干扰性能较好，但接收灵敏度较低，反之，
频率选高，接收灵敏度较好，但抗干扰性能变差。超再生检波电路有很高的增益，在未收到控制信号时，由于受外界杂散信号
的干扰和电路自身的热骚动，产生一种特有的噪声，叫超噪声，这个噪声的频率范围为0.3～5kHz之间，听起来像流水似的“沙
沙”声。在无信号时，超噪声电平很高，经滤波放大后输出噪声电压；当有控制信号到来时，电路谐振，超噪声被抑制，高频
振荡器开始产生振荡，输出信号。下图是常用的超再生接收模块电路原理图，图中Q1等组成高放电路，Q2及相关元件组成超
再生检波电路，检出的控制信号经两级运放进行放大处理后，从输出端输出接收到无线信号。
2、超外差接收检波接收器
超外差式接收电路的工作原理和一般的超外差式收音机的原理相同。它将接收到的信号加以放大，并和本机产生的等幅振荡信
号相减，产生一个固定频率的中频信号，这个中频信号的幅度中包含有低频调制的控制信号，将这个中频信号加以两级或三级
放大，然后进行检波，将中频信号中所包含的低频指令信息取出，就得到正确的遥控信号。由于中频放大器设有自动增益控制
回路，因此，它的增益可以设计得很高而工作十分稳压，这就使得超外差接收机不论对强信号还是弱信号，都能做到基本相同
的放大倍数，也正是因为采用了中频放大器，它的信号放大倍数可以达到很大，也就使电路的接收灵敏度大大提高，一般可达
到0.1mV左右，与超再生检波电路相比，超外差式接收模块，无论在接收灵敏度上，还是选择性上都有很大的提高，在抗干扰
方面更加显著。下图是用集成电路RX3310作为检波电路的超外差接收模块的原理图。
超外差（内差）模块与超再生模块的应用比较
前面我们介绍了两者的工作原理，接下来的页面中，我们谈一下网友在实际应用时两者如何选择的问题。
1、两者的成本不一。
超外差（内差）类接收模块价格相对来说较高。现在市场上出售的超外差（内差）器件，普遍采用的是3310或3400作为主要
器件，同时还必须采用晶体作为本振的时钟，因此生产的成本较高，而超再生模块，普遍采用的是一片双运放芯片358作为数
据的放大与整形，因此成本较低；
2、两者接收灵敏度不一。
从两者的工作原理中，我们可以看出，超外差（内差）模块接收的是两个频率的差值信号，因此在放大环节中可以将通频带做
