STM32驱动的LED点阵屏:创新手写功能实现
42 浏览量
更新于2023-05-11
11
收藏 211KB PDF 举报

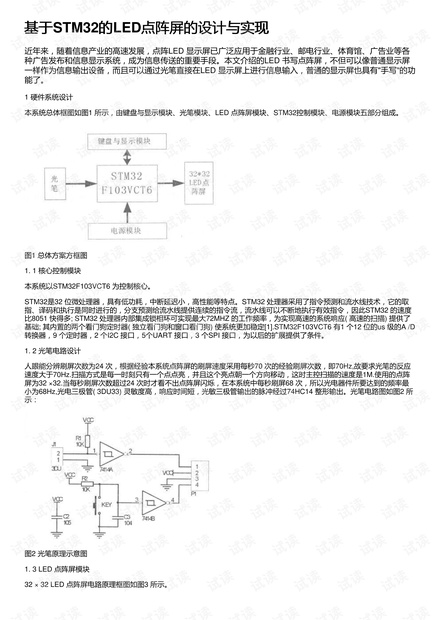

"基于STM32的LED点阵屏设计实现了信息输入与输出一体化的LED书写点阵屏,适用于各种信息显示系统。该系统由STM32F103VCT6作为核心控制器,配备光笔模块、LED点阵屏模块、键盘与显示模块、电源模块等。STM32处理器具有高性能、低功耗、快速中断处理等优点,支持高速的系统响应。光笔模块利用光电三极管检测光信号,满足高速反应需求,避免屏幕闪烁。LED点阵屏通过4-16译码器和总线缓冲器实现32x32像素的显示控制。"
在LED点阵屏的设计中,STM32微控制器扮演了关键角色。STM32F103VCT6是一款32位处理器,以其高效的性能、低功耗和丰富的外设接口为系统提供了强大的运算能力和扩展性。其内部的锁相环支持高达72MHz的工作频率,使得扫描速度得以提升,确保了LED点阵屏的流畅显示。此外,STM32内置的看门狗定时器增强了系统的稳定性,A/D转换器、定时器、I2C、UART和SPI接口则为系统未来的功能扩展提供了便利。
光笔模块是实现手写功能的关键部分。设计中采用了灵敏度高、响应时间短的光电三极管3DU33,配合74HC14进行脉冲整形,确保光笔能够实时跟踪用户在屏幕上的动作,最小响应频率达到68Hz,远超人眼能分辨的24Hz刷新率,保证了在点阵屏上"手写"的流畅性。
LED点阵屏模块由32x32的LED矩阵组成,通过74HC245进行总线缓冲,提高数据传输的可靠性。74HC138组成的4-16译码器用于选择16条行信号,结合数据线、使能端、时钟线和锁存信号,精确控制每个LED点的亮灭,实现细腻的图像显示。这样的设计使得LED点阵屏既能作为常规的信息输出设备,也能通过光笔进行信息输入,增加了交互性和创新性。
基于STM32的LED点阵屏设计巧妙地融合了控制技术、光学传感技术和LED显示技术,实现了点阵屏的手写功能,拓展了LED显示屏的应用领域,使其在信息传递和互动体验上有了新的突破。
