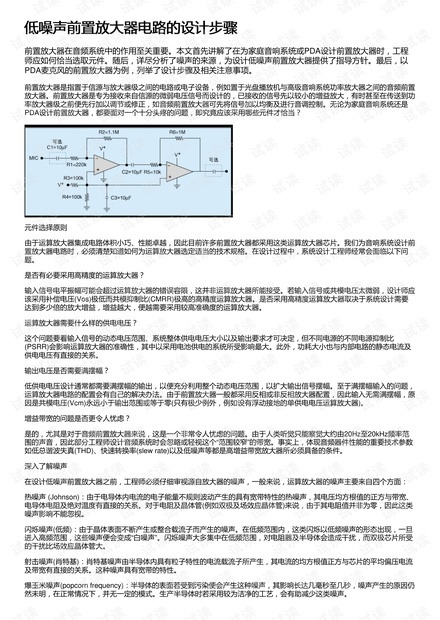

"低噪声前置放大器电路的设计步骤 在设计低噪声前置放大器时,首要考虑的是噪声来源。噪声可以来自多个方面,包括热噪声、散弹噪声、1/f噪声以及运算放大器自身的噪声。热噪声主要源于电阻,散弹噪声源于半导体材料的随机载流子运动,1/f噪声则在低频段特别显著,而运算放大器的噪声则是由其内部电子活动产生的。为了降低噪声,工程师需要选用具有低噪声系数的元件,特别是运算放大器。 在选择运算放大器时,要依据以下几个关键参数: 1. 电压噪声:运算放大器的电压噪声密度应尽可能低,以减少噪声对信号的影响。 2. 电流噪声:电流噪声也是衡量运算放大器噪声性能的重要指标,尤其是在低频时。 3. 输入失调电压 (Vos):Vos越小,运算放大器的线性度越好,对微弱信号的处理能力更强。 4. 共模抑制比 (CMRR):高CMRR意味着运算放大器能有效地抑制共模信号,提高信号质量。 5. 电源抑制比 (PSRR):对于电池供电的设备,高PSRR能确保电源波动不会显著影响放大器的输出。 设计步骤如下: 1. 确定需求:首先,明确前置放大器的应用场景,例如家庭音响系统或PDA麦克风,这将决定所需的增益、带宽和电源要求。 2. 选择运算放大器:根据上述参数,选择适合的运算放大器,考虑其供电电压、功耗和输出能力。 3. 设计电路配置:选择合适的放大器配置,如反相或非反相,根据输入和输出要求来决定。 4. 噪声分析:分析电路中的噪声源,包括运算放大器、电阻、电容等,通过电路分析工具预测噪声性能。 5. 布局与PCB设计:合理的布局可以减少电磁干扰和串扰,提高信号完整性,而PCB设计则要保证信号路径的低阻抗和低噪声。 6. 模拟滤波:可能需要加入低通滤波器来去除高频噪声,或者高通滤波器来消除低频噪声。 7. 调试与优化:实际制作并测试电路,通过调整元件值或改变电路结构来优化噪声性能。 在设计PDA麦克风的前置放大器时,还需考虑麦克风的输出特性,如灵敏度和阻抗匹配。麦克风的噪声性能也会影响到整个系统的噪声水平,因此选择低噪声麦克风同样重要。此外,由于PDA设备的电池供电特性,设计时需特别关注电源效率和PSRR。 设计低噪声前置放大器是一个涉及元件选择、电路配置、噪声分析和实际调试的复杂过程。每个环节都需要细致考虑,以确保最终的放大器能够提供高质量、低噪声的信号放大。"
