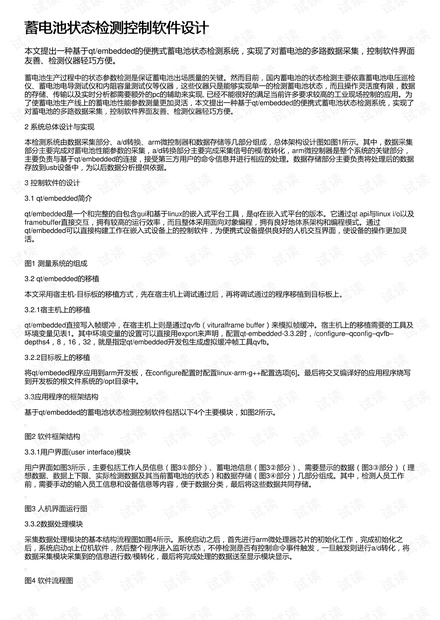

蓄电池状态检测控制软件设计蓄电池状态检测控制软件设计

本文提出一种基于qt/embedded的便携式蓄电池状态检测系统，实现了对蓄电池的多路数据采集，控制软件界面

友善、检测仪器轻巧方便。

蓄电池生产过程中的状态参数检测是保证蓄电池出场质量的关键。然而目前，国内蓄电池的状态检测主要依靠蓄电池电压巡检

仪、蓄电池电导测试仪和内阻容量测试仪等仪器，这些仪器只是能够实现单一的检测蓄电池状态，而且操作灵活度有限，数据

的存储、传输以及实时分析都需要额外的pc的辅助来实现, 已经不能很好的满足当前许多要求较高的工业现场控制的应用。为

了使蓄电池生产线上的蓄电池性能参数测量更加灵活，本文提出一种基于qt/embedded的便携式蓄电池状态检测系统，实现了

对蓄电池的多路数据采集，控制软件界面友善、检测仪器轻巧方便。

2 系统总体设计与实现

本检测系统由数据采集部分、a/d转换、arm微控制器和数据存储等几部分组成，总体架构设计图如图1所示。其中，数据采集

部分主要完成对蓄电池性能参数的采集，a/d转换部分主要完成采集信号的模/数转化，arm微控制器是整个系统的关键部分，

主要负责与基于qt/embedded的连接，接受第三方用户的命令信息并进行相应的处理。数据存储部分主要负责将处理后的数据

存放到usb设备中，为以后数据分析提供依据。

3 控制软件的设计

3.1 qt/embedded简介

qt/embedded是一个和完整的自包含gui和基于linux的嵌入式平台工具，是qt在嵌入式平台的版本。它通过qt api与linux i/o以及

framebuffer直接交互，拥有较高的运行效率，而且整体采用面向对象编程，拥有良好地体系架构和编程模式。通过

qt/embedded可以直接构建工作在嵌入式设备上的控制软件，为便携式设备提供良好的人机交互界面，使设备的操作更加灵

活。

图1 测量系统的组成

3.2 qt/embedded的移植

本文采用宿主机-目标板的移植方式，先在宿主机上调试通过后，再将调试通过的程序移植到目标板上。

3.2.1宿主机上的移植

qt/embedded直接写入帧缓冲，在宿主机上则是通过qvfb（vituralframe buffer）来模拟帧缓冲。宿主机上的移植需要的工具及

环境变量见表1。其中环境变量的设置可以直接用export来声明，配置qt-embedded-3.3.2时，/configure–qconfig–qvfb–

depths4，8，16，32，就是指定qt/embedded开发包生成虚拟缓冲帧工具qvfb。

3.2.2目标板上的移植

将qt/embeded程序应用到arm开发板，在configure配置时配置linux-arm-g++配置选项[6]。最后将交叉编译好的应用程序烧写

到开发板的根文件系统的/opt目录中。

3.3应用程序的框架结构

基于qt/embedded的蓄电池状态检测控制软件包括以下4个主要模块，如图2所示。

图2 软件框架结构

3.3.1用户界面(user interface)模块

用户界面如图3所示，主要包括工作人员信息（图3①部分）、蓄电池信息（图3②部分）、需要显示的数据（图3③部分）（理

想数据、数据上下限、实际检测数据及其当前蓄电池的状态）和数据存储（图3④部分）几部分组成。其中，检测人员工作

前，需要手动的输入员工信息和设备信息等内容，便于数据分类，最后将这些数据共同存储。

图3 人机界面运行图

3.3.2数据处理模块

采集数据处理模块的基本结构流程图如图4所示。系统启动之后，首先进行arm微处理器芯片的初始化工作，完成初始化之

后，系统启动qt上位机软件，然后整个程序进入监听状态，不停检测是否有控制命令事件触发，一旦触发则进行a/d转化，将

数据采集模块采集到的信息进行数/模转化，最后将完成处理的数据送至显示模块显示。

图4 软件流程图
