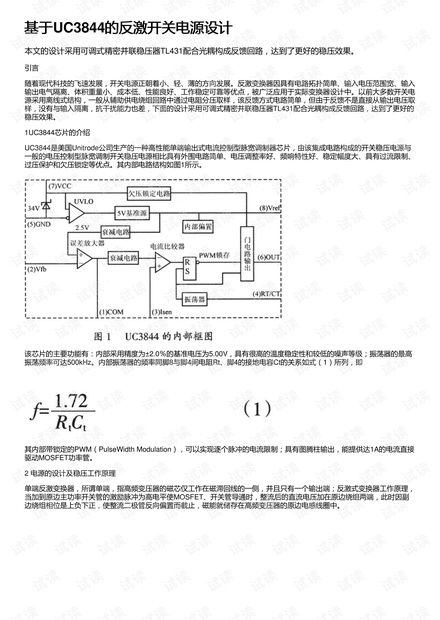

基于基于UC3844的反激开关电源设计的反激开关电源设计
本文的设计采用可调式精密并联稳压器TL431配合光耦构成反馈回路，达到了更好的稳压效果。
引言
随着现代科技的飞速发展，开关电源正朝着小、轻、薄的方向发展。反激变换器因具有电路拓扑简单、输入电压范围宽、输入
输出电气隔离、体积重量小、成本低、性能良好、工作稳定可靠等优点，被广泛应用于实际变换器设计中。以前大多数开关电
源采用离线式结构，一般从辅助供电绕组回路中通过电阻分压取样，该反馈方式电路简单，但由于反馈不是直接从输出电压取
样，没有与输入隔离，抗干扰能力也差，下面的设计采用可调式精密并联稳压器TL431配合光耦构成反馈回路，达到了更好的
稳压效果。
1UC3844芯片的介绍
UC3844是美国Unitrode公司生产的一种高性能单端输出式电流控制型脉宽调制器芯片，由该集成电路构成的开关稳压电源与
一般的电压控制型脉宽调制开关稳压电源相比具有外围电路简单、电压调整率好、频响特性好、稳定幅度大、具有过流限制、

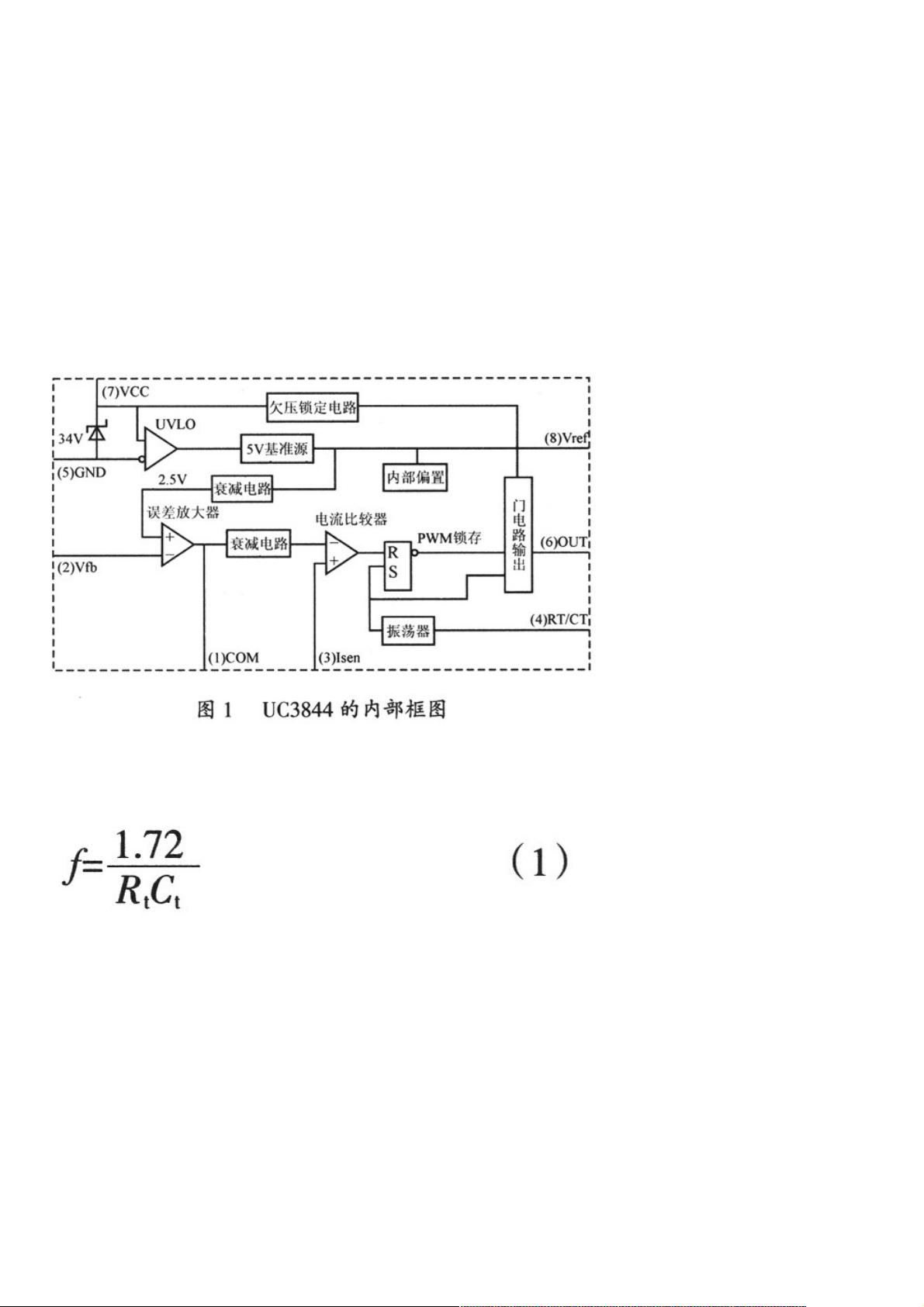

过压保护和欠压锁定等优点。其内部电路结构如图1所示。
该芯片的主要功能有：内部采用精度为±2.0％的基准电压为5.00V，具有很高的温度稳定性和较低的噪声等级；振荡器的最高
振荡频率可达500kHz。内部振荡器的频率同脚8与脚4间电阻Rt、脚4的接地电容Ct的关系如式（1）所列，即
其内部带锁定的PWM（PulseWidth Modulation），可以实现逐个脉冲的电流限制；具有图腾柱输出，能提供达1A的电流直接
驱动MOSFET功率管。
2 电源的设计及稳压工作原理
单端反激变换器，所谓单端，指高频变压器的磁芯仅工作在磁滞回线的一侧，并且只有一个输出端；反激式变换器工作原理，
当加到原边主功率开关管的激励脉冲为高电平使MOSFET、开关管导通时，整流后的直流电压加在原边绕组两端，此时因副
边绕组相位是上负下正，使整流二极管反向偏置而截止，磁能就储存在高频变压器的原边电感线圈中。
