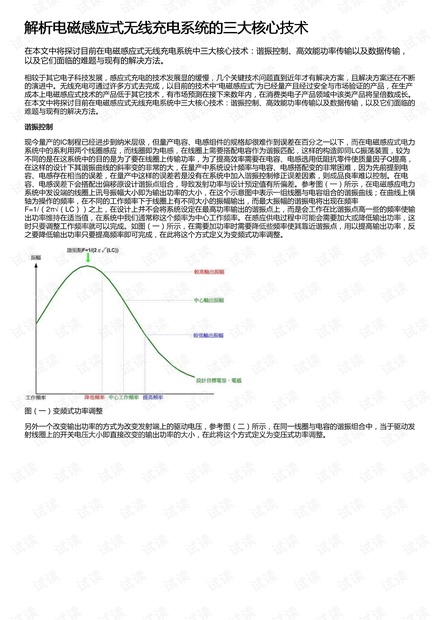

解析电磁感应式无线充电系统的三大核心技术解析电磁感应式无线充电系统的三大核心技术
在本文中将探讨目前在电磁感应式无线充电系统中三大核心技术：谐振控制、高效能功率传输以及数据传输，
以及它们面临的难题与现有的解决方法。
相较于其它电子科技发展，感应式充电的技术发展显的缓慢，几个关键技术问题直到近年才有解决方案，且解决方案还在不断
的演进中。无线充电可通过许多方式去完成，以目前的技术中“电磁感应式”为已经量产且经过安全与市场验证的产品，在生产
成本上电磁感应式技术的产品低于其它技术，有市场预测在接下来数年内，在消费类电子产品领域中该类产品将呈倍数成长。
在本文中将探讨目前在电磁感应式无线充电系统中三大核心技术：谐振控制、高效能功率传输以及数据传输，以及它们面临的
难题与现有的解决方法。
谐振控制谐振控制
现今量产的IC制程已经进步到纳米层级，但量产电容、电感组件的规格却很难作到误差在百分之一以下，而在电磁感应式电力
系统中的系利用两个线圈感应，而线圈即为电感，在线圈上需要搭配电容作为谐振匹配，这样的构造即同LC振荡装置，较为
不同的是在这系统中的目的是为了要在线圈上传输功率，为了提高效率需要在电容、电感选用低阻抗零件使质量因子Q提高，
在这样的设计下其谐振曲线的斜率变的非常的大，在量产中系统设计频率与电容、电感搭配变的非常困难，因为先前提到电
容、电感存在相当的误差，在量产中这样的误差若是没有在系统中加入谐振控制修正误差因素，则成品良率难以控制。在电
容、电感误差下会搭配出偏移原设计谐振点组合，导致发射功率与设计预定值有所偏差。参考图（一）所示，在电磁感应电力
系统中发设端的线圈上讯号振幅大小即为输出功率的大小，在这个示意图中表示一组线圈与电容组合的谐振曲线；在曲线上横
轴为操作的频率，在不同的工作频率下于线圈上有不同大小的振幅输出，而最大振幅的谐振电将出现在频率
F=1/（2π√（LC））之上，在设计上并不会将系统设定在最高功率输出的谐振点上，而是会工作在比谐振点高一些的频率使输
出功率维持在适当值，在系统中我们通常称这个频率为中心工作频率。在感应供电过程中可能会需要加大或降低输出功率，这
时只要调整工作频率就可以完成。如图（一）所示，在需要加功率时需要降低些频率使其靠近谐振点，用以提高输出功率，反
之要降低输出功率只要提高频率即可完成，在此将这个方式定义为变频式功率调整。

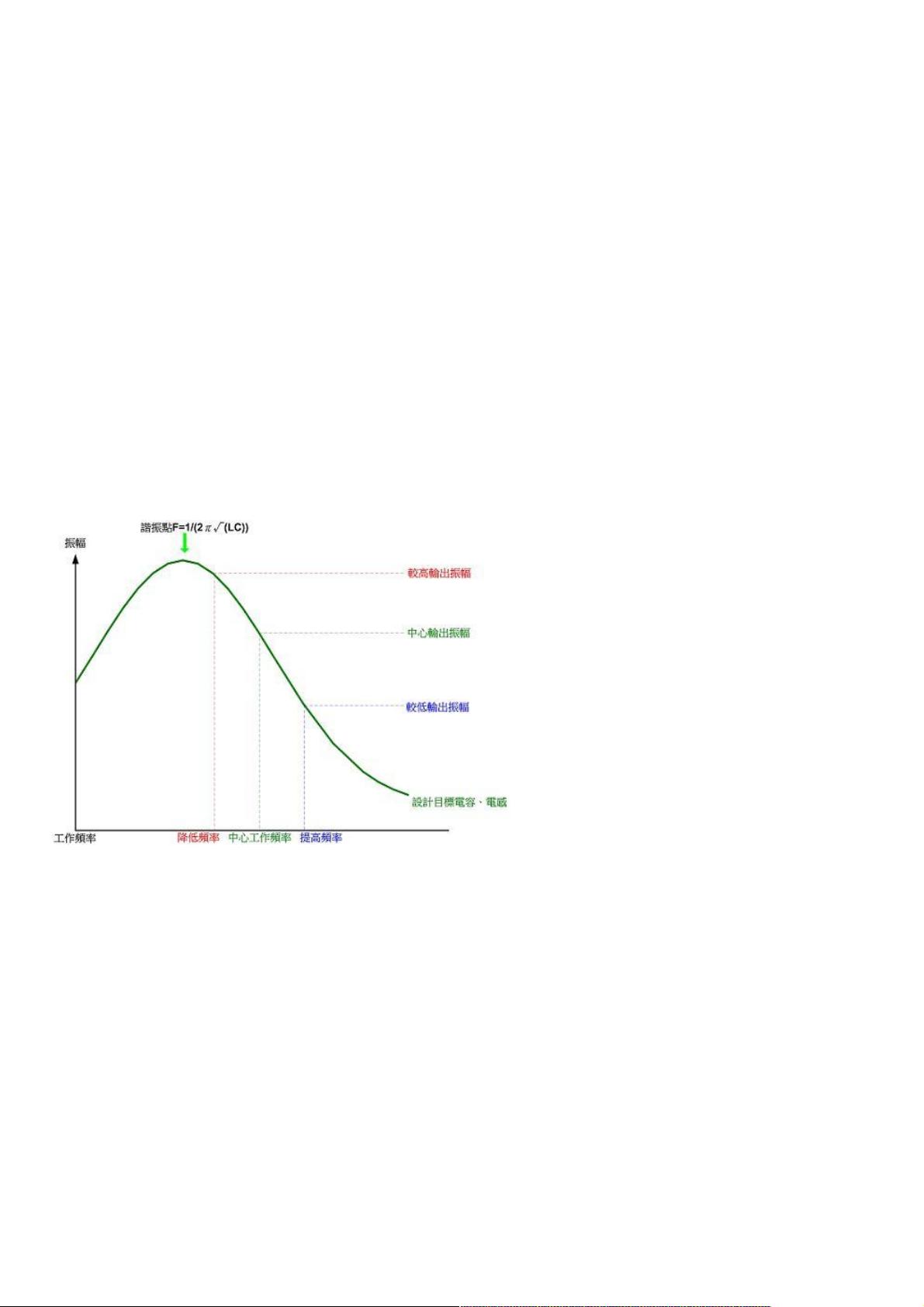

图（一）变频式功率调整
另外一个改变输出功率的方式为改变发射端上的驱动电压，参考图（二）所示，在同一线圈与电容的谐振组合中，当于驱动发
射线圈上的开关电压大小即直接改变的输出功率的大小，在此将这个方式定义为变压式功率调整。
